Une piste ou plusieurs ?
by tuss » Tue Jan 12, 2016 2:26 pm
Bonjour à Tous...
Pour la réalisation d'une matrice de Led 10*10, pour alimenter le point commun Cathode, mieux vaut-il router sur une seule piste ou sur plusieurs ?

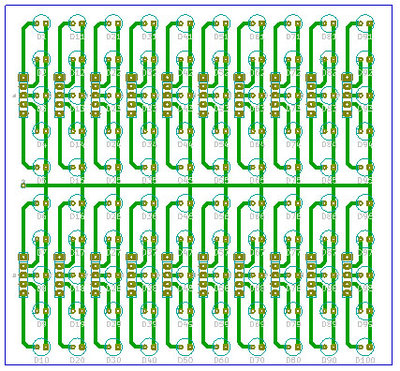

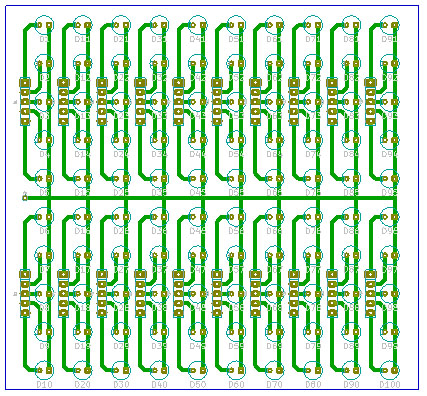

Illustration :
ou
Merci pour vos conseils...
Pour la réalisation d'une matrice de Led 10*10, pour alimenter le point commun Cathode, mieux vaut-il router sur une seule piste ou sur plusieurs ?
Illustration :
ou
Merci pour vos conseils...
- tuss
- Posts: 42
- Joined: Mon Jan 20, 2014 8:10 am
Re: Une piste ou plusieurs ?
by ymasquel » Tue Jan 12, 2016 4:12 pm
Bonjour "tuss",
la deuxième solution est préférable car elle répartit la chute de tension dans les pistes de cuivre même si c'est minime tu as quand même dans le premier cas une longueur de près de 80cm (au pif).
la deuxième solution est préférable car elle répartit la chute de tension dans les pistes de cuivre même si c'est minime tu as quand même dans le premier cas une longueur de près de 80cm (au pif).
Amicalement,
Yves.
Yves.
- ymasquel
- Site Admin
- Posts: 3392
- Joined: Thu Jan 02, 2014 10:44 am
- Location: Oise (60)
Re: Une piste ou plusieurs ?
by tuss » Tue Jan 12, 2016 4:30 pm
Yep... Ymasquel
Mais oui mais bien sûr, j'avais pas pensé à la longeur de la piste.
Je retourne à mon routage.
Merci...
Mais oui mais bien sûr, j'avais pas pensé à la longeur de la piste.
Je retourne à mon routage.
Merci...
- tuss
- Posts: 42
- Joined: Mon Jan 20, 2014 8:10 am
Re: Une piste ou plusieurs ?
by ymasquel » Wed Jan 13, 2016 10:55 am
Bonjour "tuss",
tu peux router comme cela :
tu peux router comme cela :
Amicalement,
Yves.
Yves.
- ymasquel
- Site Admin
- Posts: 3392
- Joined: Thu Jan 02, 2014 10:44 am
- Location: Oise (60)
Re: Une piste ou plusieurs ?
by tuss » Wed Jan 13, 2016 6:24 pm
Bonsoir et merci Ymasquel...
Cette solution est séduisante, mais... j'ai préféré pour les connections, avoir 10 nappes de 10 fils, plutôt que que 20 nappes de 5 fils.
Le double face ne me pose pas de problème pour la réalisation du C.I.
Par contre pendant le routage, je me disait qu'une solution en sandwitch avec la carte de commande serait une solution séduisante, car elle éliminerait les nappes. (barrettes tulipes)
Je pense même élinimer la seconde couche (commun cathode) avec un simple fil de cuivre coté composant.
A l'ancienne quoi...
Ce qui évite la gravure double face.
Donc ta solution est plus qu'interessante.
Comme quoi, quand on conçoit un projet, on pense pas à tout.
En le réalisant, on pense à des simplications, des optimisations...
De plus ta solution est je pense meilleurs électriquement parlant. (Equilibre des longueurs de pistes et tout et tout...)
Un Big Grand Merci pour tes conseils et le temps que tu donne sur ce forum pour nous aider.
A bientôt, je retourne à mon projet.
Cette solution est séduisante, mais... j'ai préféré pour les connections, avoir 10 nappes de 10 fils, plutôt que que 20 nappes de 5 fils.
Le double face ne me pose pas de problème pour la réalisation du C.I.
Par contre pendant le routage, je me disait qu'une solution en sandwitch avec la carte de commande serait une solution séduisante, car elle éliminerait les nappes. (barrettes tulipes)
Je pense même élinimer la seconde couche (commun cathode) avec un simple fil de cuivre coté composant.
A l'ancienne quoi...
Ce qui évite la gravure double face.
Donc ta solution est plus qu'interessante.
Comme quoi, quand on conçoit un projet, on pense pas à tout.
En le réalisant, on pense à des simplications, des optimisations...
De plus ta solution est je pense meilleurs électriquement parlant. (Equilibre des longueurs de pistes et tout et tout...)
Un Big Grand Merci pour tes conseils et le temps que tu donne sur ce forum pour nous aider.
A bientôt, je retourne à mon projet.
- tuss
- Posts: 42
- Joined: Mon Jan 20, 2014 8:10 am
Re: Une piste ou plusieurs ?
by Gérard2 » Thu Feb 04, 2016 4:07 pm
Bonjour,
Je passais par là et j'ai vu ce projet de matrice à LED. Peux-tu STP en dire plus sur la finalité?
Merci d'avance,
GG.
Je passais par là et j'ai vu ce projet de matrice à LED. Peux-tu STP en dire plus sur la finalité?
Merci d'avance,
GG.
- Gérard2
- Posts: 12
- Joined: Wed Mar 19, 2014 8:17 pm
Re: Une piste ou plusieurs ?
by tuss » Thu Feb 11, 2016 12:03 pm
Bonjour @Gérard2...
C'est juste un panneau d'affichage qui indiquera l'état de 100 contacts de façons 'statique' pas d'horloge, pas de multiplexage.
C'est l'utilisateur qui fixe l'état des contacts.
C'est juste un panneau d'affichage qui indiquera l'état de 100 contacts de façons 'statique' pas d'horloge, pas de multiplexage.
C'est l'utilisateur qui fixe l'état des contacts.
- tuss
- Posts: 42
- Joined: Mon Jan 20, 2014 8:10 am
Re: Une piste ou plusieurs ?
by Gérard2 » Sat Feb 13, 2016 11:09 am
Bonjour,
Merci pour ta réponse.
J'aime bien les LED et il m'est arrivé d'utiliser le MAX7219 pour piloter une matrice 8*8.
Bon WE.
Merci pour ta réponse.
J'aime bien les LED et il m'est arrivé d'utiliser le MAX7219 pour piloter une matrice 8*8.
Bon WE.
- Gérard2
- Posts: 12
- Joined: Wed Mar 19, 2014 8:17 pm
