Super nauwkeurige wandklok, elektuurlijk component TSOP 3123

[arjen h.]

Eigenlijk hetzelfde verhaal als deze thread.

De eenvoudige shops hebben hebben hem niet, de grotere zoals Farnell en RS hebben hem wel, maar daar is het weer niet zo eenvoudig om te bestellen. Ebay brengt mij hier nog geen uitkomst, ze staan er wel, maar de prijst en/of verzendkosten zijn een veelvoud van de prijs van Farnell/RS-Online.


Ik heb hier nog wel een TSOP1736 liggen. Even googlen leert mij dat de draagfrequenties anders zijn, 36 kHz voor de 1736 en 38 kHz voor de 31238.
Wat moet het nu zijn, 36 of 38 kHz ? Tja, dat hangt natuurlijk van de afstandsbediening af. Ik heb er nog een paar liggen, dit vergt dan natuurlijk weer onderzoek. Of zal dit niet zo heel veel uitmaken?


Is er iemand die wel eens bij Farnell en/of RS bestelt? Kan ik (t.z.t.) een keer met een bestelling mee liften?'

[petrus bitbyter]

TSOP31238 bij Reichelt.

petrus bitbyter

[arjen h.]

Ik heb een lift gekregen voor de TSOP 31238 en een IR foto-transistor, waarvoor dank.

Van het werk het ik een scoop meegenomen en afgelopen weekend een proefje gedaan met een zooi afstandsbedieningen die ik in huis kon vinden en oude exemplaren die ik nog niet had weggegooid.

De IR transistor heb ik in serie gezet met een gewone led en een weerstand van 330 ohm. De led laat zien of er wat gebeurt en de spanning over de weerstand met de scoop bekeken.

Resultaat:
2x Philips: 36 kHz

3x Akai: 38 kHz
2x Denon: 38 kHz
2x KPN digitenne: 38 kHz

1x Pioneer: 40 kHz
2x Sony: 40 kHz

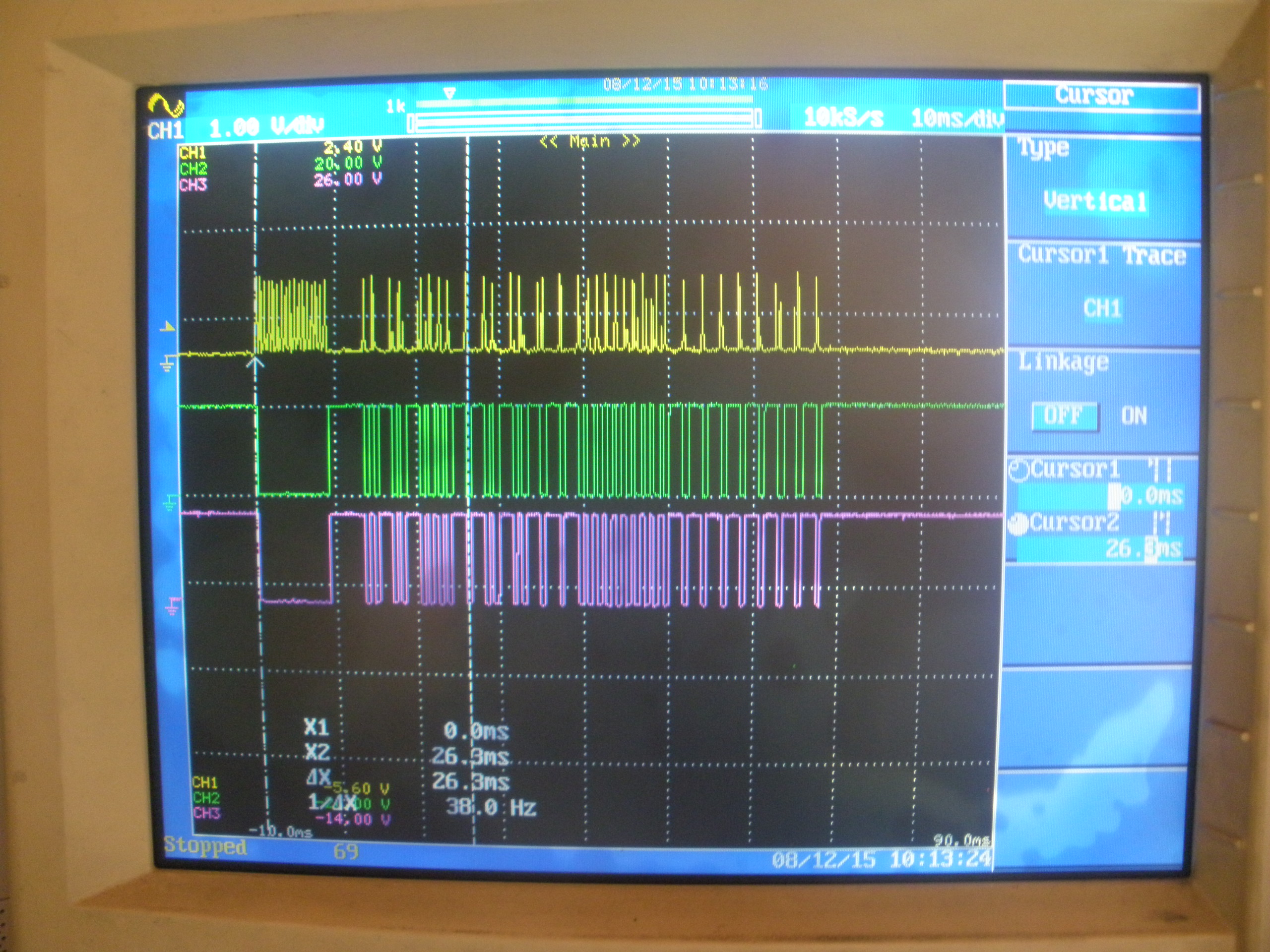

Afbeelding 1 laat een draagfrequentie zien van 38 kHz.


Afbeelding 2 laat zien dat de TSOP1736 (groen) en de TSOP31238 (magenta) bij een signaal op een draagfrequentie van 40 kHz (de Pioneer afstandsbediening) een identieke output hebben. Het lijkt dus niet zo heel precies te komen.
Een 38 kHz ontvanger zou mijn best guess zijn als het niet bekend is wat de afstandsbediening uit stuurt.

[arjen h.]

Als het gaat om het RC-5 protocol dan heb ik deze alleen kunnen ontdekken in de oude Philips afstandsbediening (en niet in de nieuwe). Deze heeft een draagfrequentie van 36 kHz, hier is de TSOP1736 op zijn plaats en dus niet de TSOP31238.

Voor zover ik kan oordelen moet men voor de super nauwkeurige wandklok dus een oude(?) Philips afstandsbediening hebben en moet in de schakeling een 1736 (of 31236) gezet worden en niet een 31238.

Alternatief is het RC-6 of NEC Protocol implementeren. Dan is in mijn geval de andere Philips ook te gebruiken (RC-6), maar ook de Pioneer, Akai en KPN Digitenne afstandsbedieningen (NEC).

Dit is een interessante site over protocollen, klik.

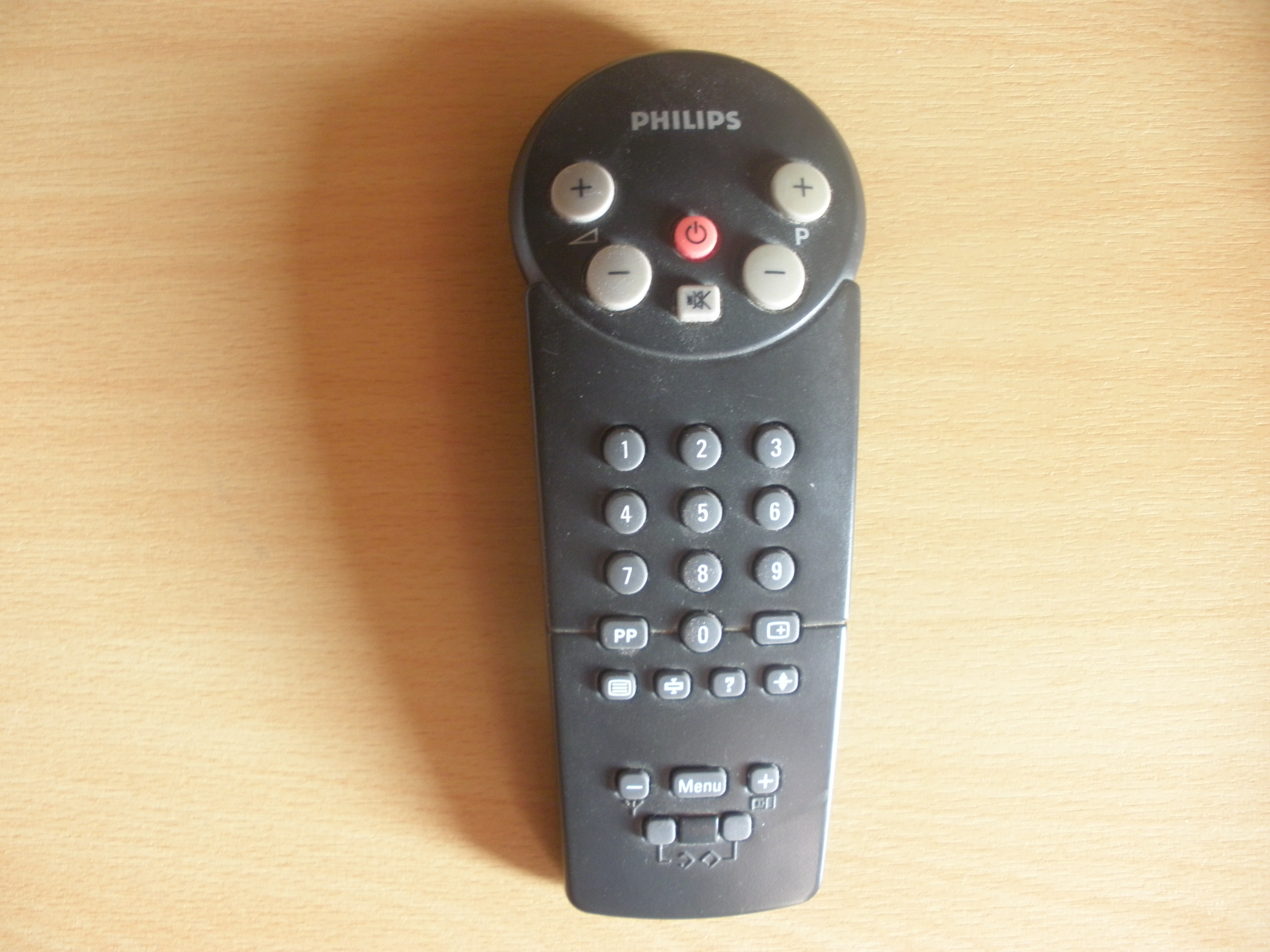

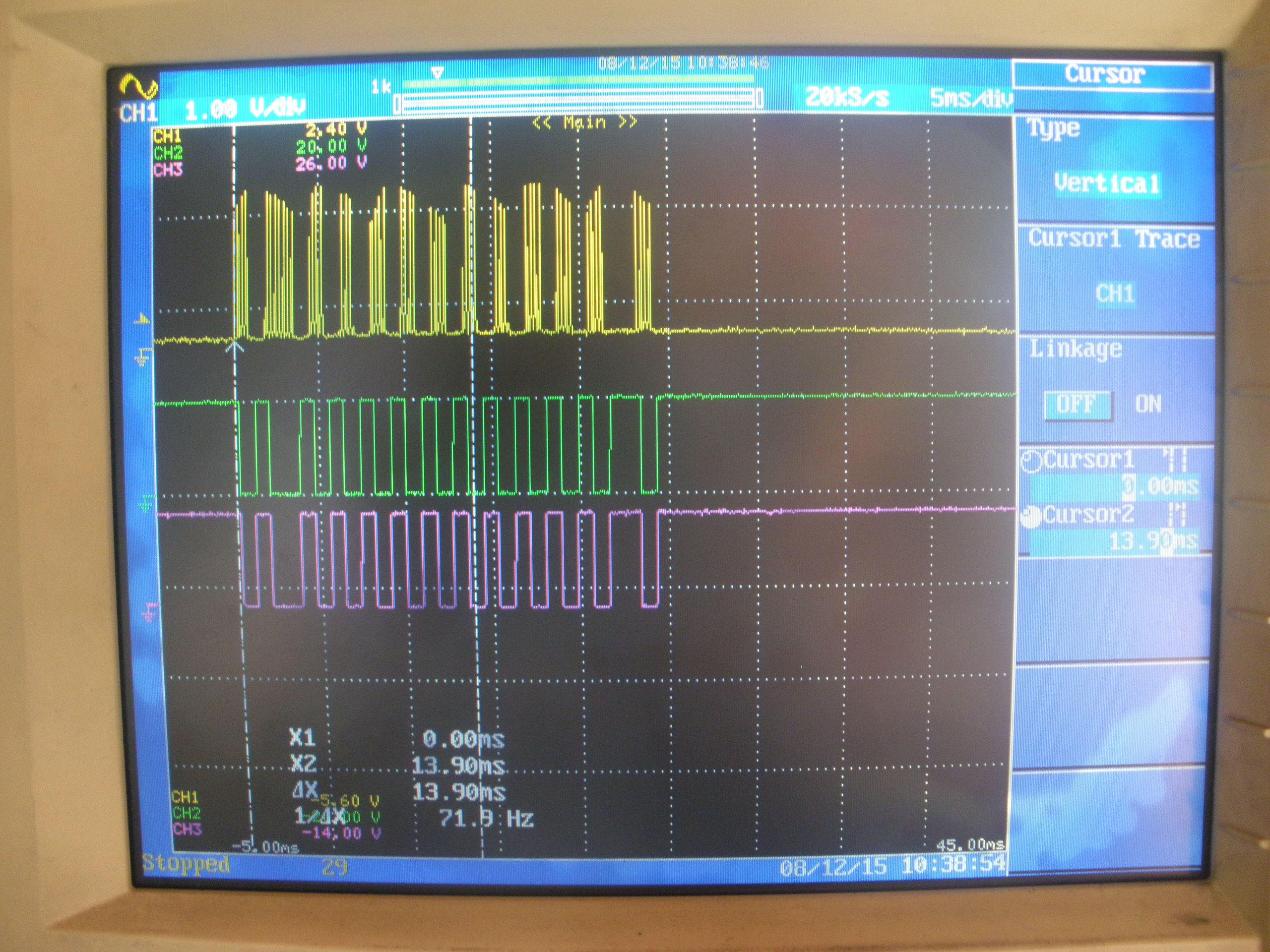

Afb. 1 = oude Philips, afb. 2 = RC-5, afb. 3 = NEC.'

[nieuw 2]

Mijn ervaring is dat een vrij recente philips afstandsbediening 2 protocollen gebruikt. RC5 voor de standaard TV toepassingen zoals aan/uit, kanaal, geluid, ... .
RC6 voor al de andere zooi zoals DVD en audio.

[arjen h.]

Elektronica Onderdelen Online heeft de TSOP1738, doet hetzelfde als de 31238.

Kost 65 cent.'
