Ampli Transimpedance + alims à découpage

[pprabi]

Bonsoir à tous,

une petite pensée envers Gérard (GGV) avec lequel j'ai eu le dernier échange sur ce sujet:
http://forum.elektor.com/viewtopic.php?f=156004&t=2715581&p=2737249&hilit=transi#p2737249

Résumé du projet, 2 voies à EL84 en Push-Pull (quand on aime...) à la sauce VDV, je me contente de quelques Watts en sortie, une partie alims entièrement à découpage (du commerce)
voir pièces jointes. Pour la H.T, la tension d'anode sera environ 260V , les 45-50mA délivrés par les modules DC/DC RECOM devraient juste suffire.

Quelques schémas:

Transi-Rabi-PS.pdf

(28.24 KiB) Downloaded 122 times

Transi-rabi-EL84.asc.pdf

(17.93 KiB) Downloaded 105 times

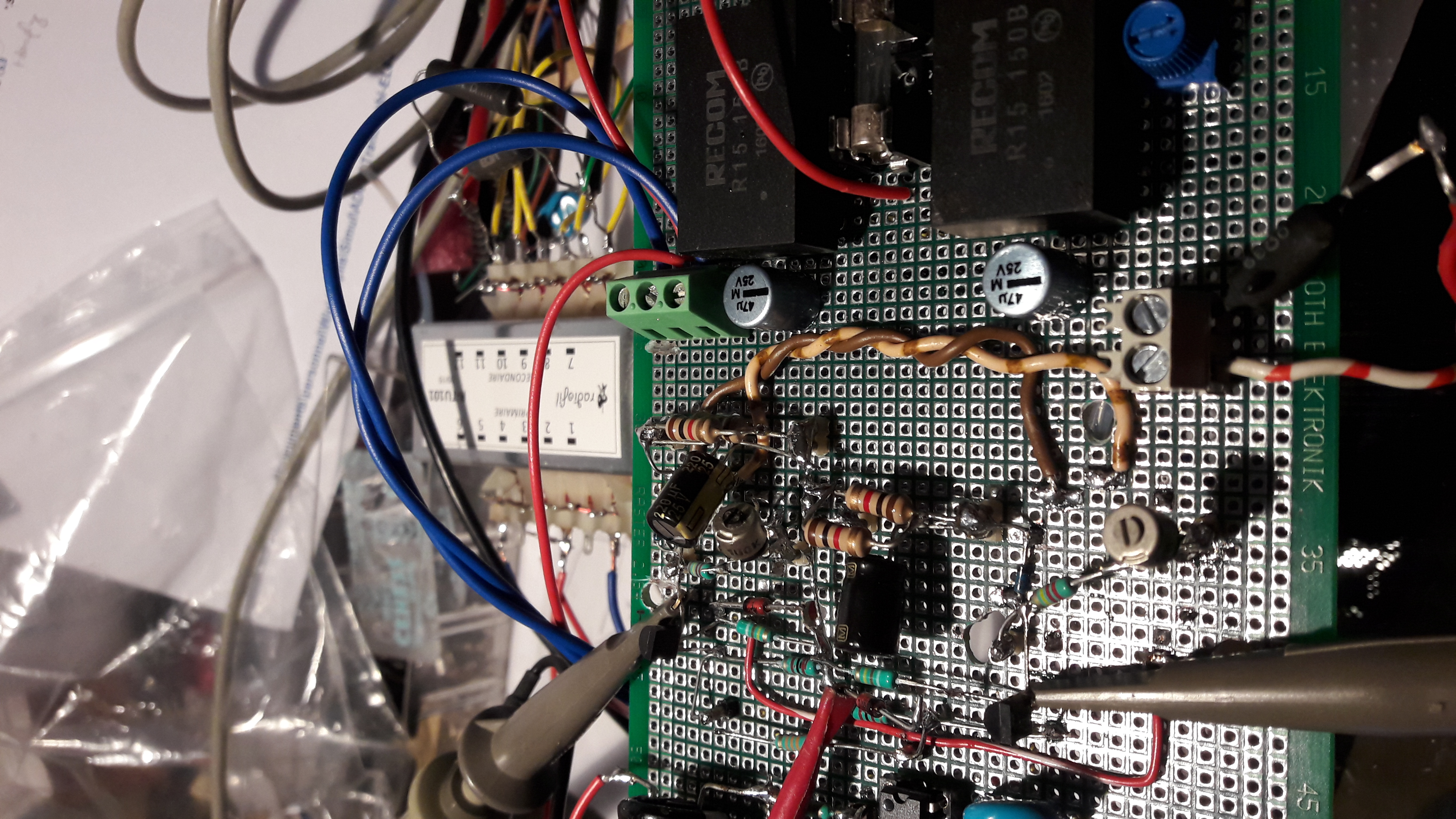

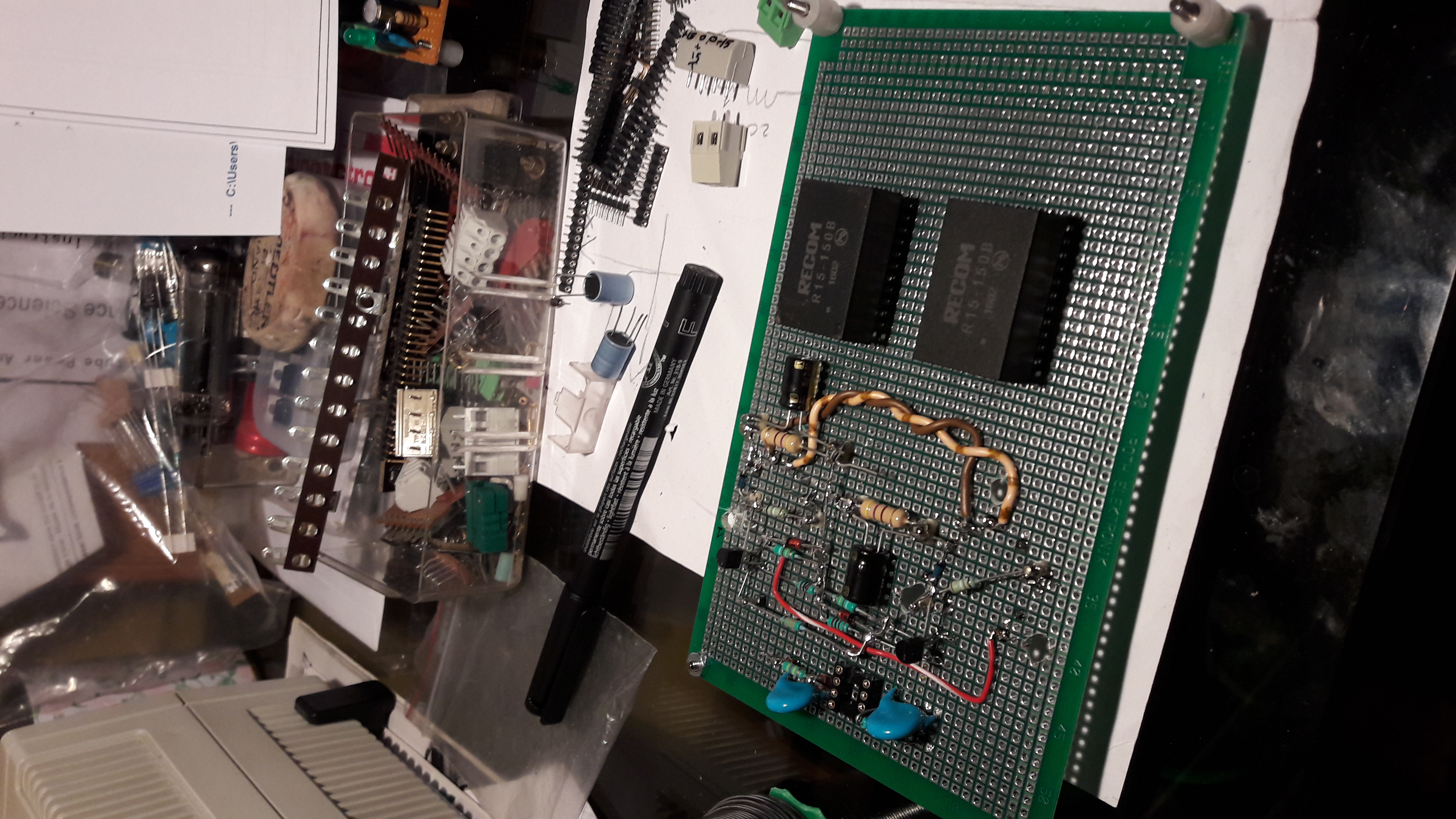

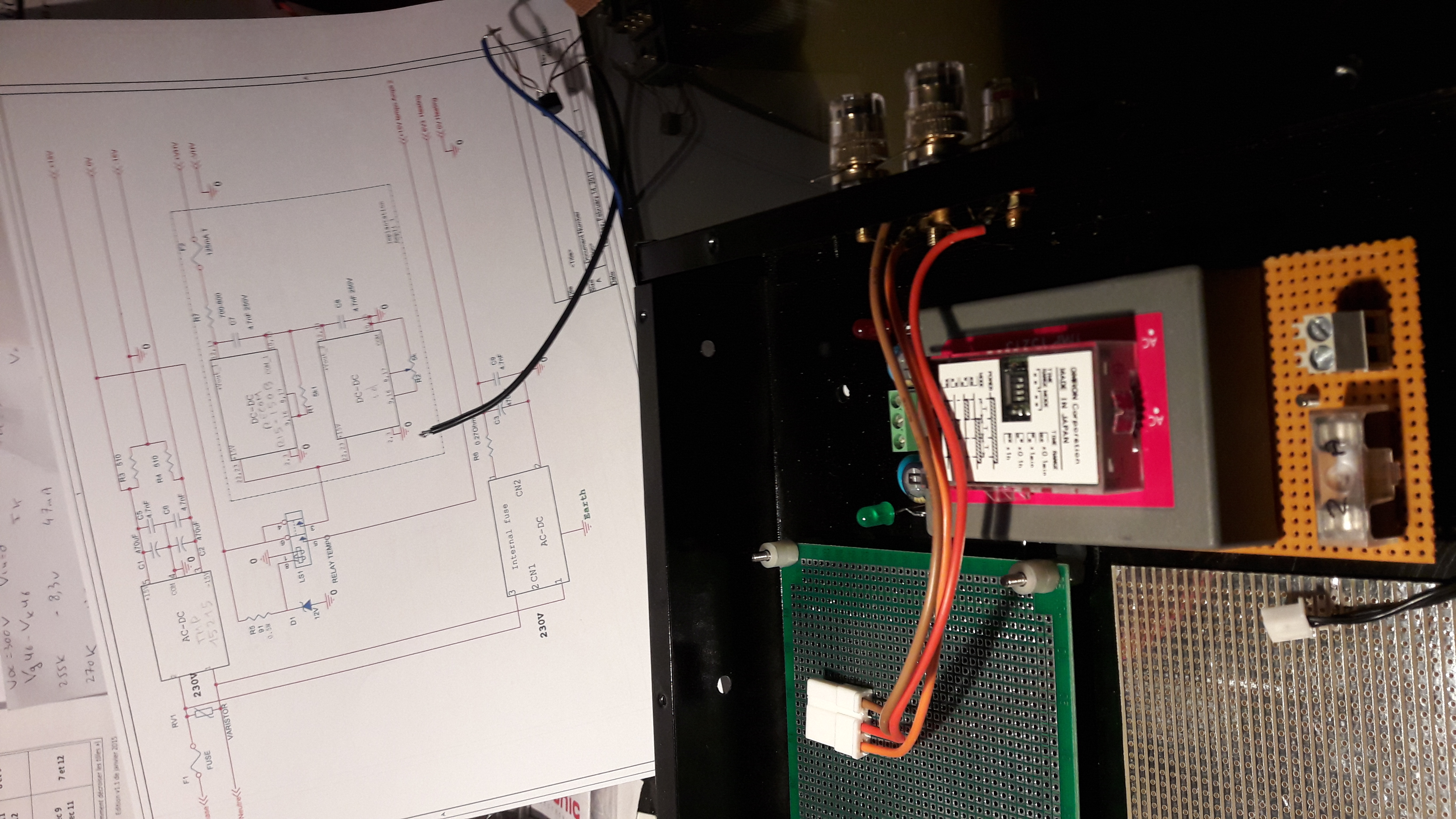

Quelques photos:

[pprabi]

DS des modules alims:

RECOM.pdf

(84.82 KiB) Downloaded 76 times

[pprabi]

Heating-PS.pdf

(191.55 KiB) Downloaded 82 times

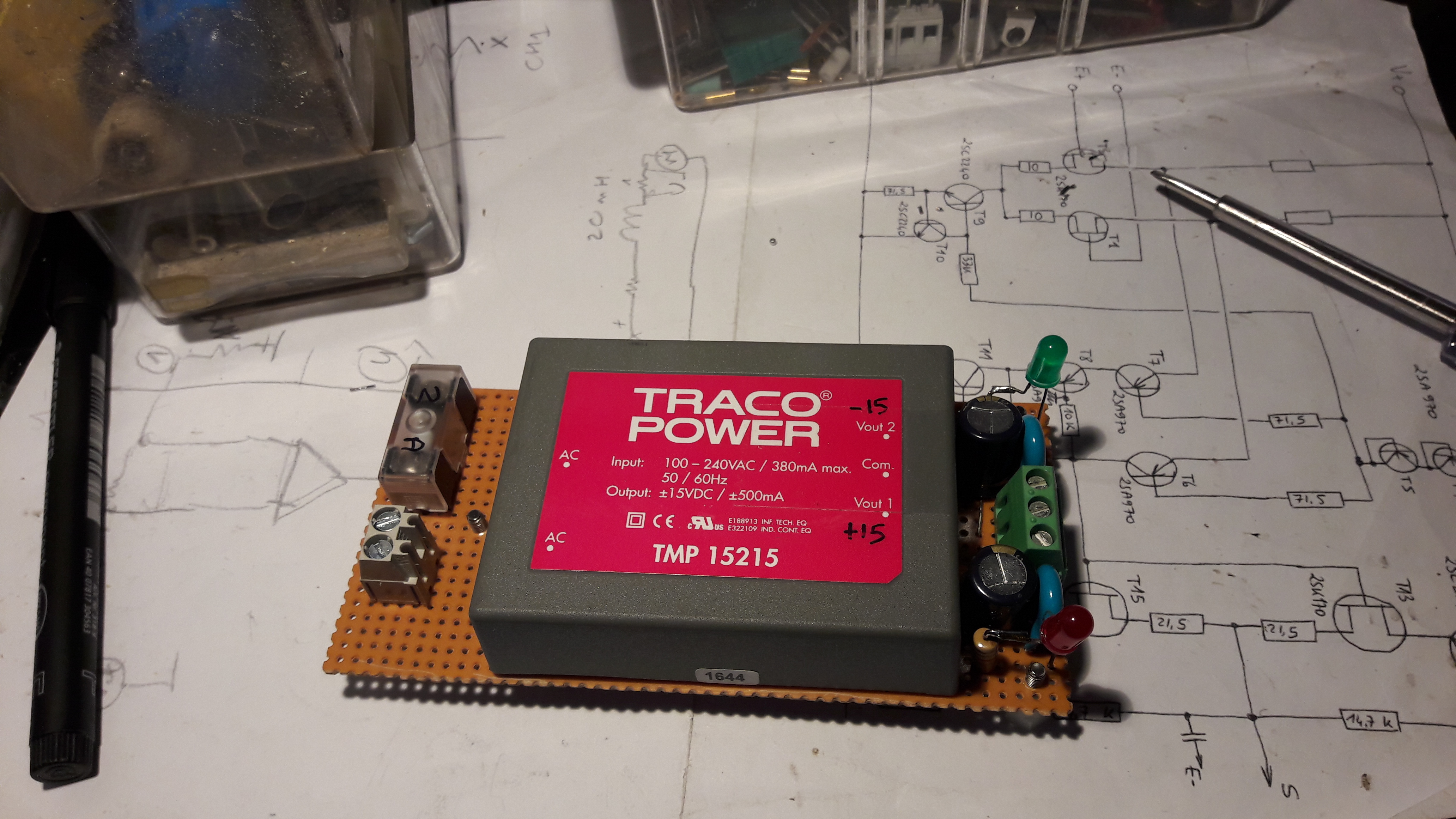

TRACO.pdf

(679.71 KiB) Downloaded 82 times

A suivre...

Eric.

[tboll]

Bonsoir Eric, bonsoir à tous...

Tu as été un peu poussé pour ouvrir ce fil... mais c'est une bonne idée.

J'attends la suite et une écoute.

A bientôt.

Thierry

[pprabi]

Bonsoir Thierry,

oui, on verra si j'obtiens un résultat "écoutable"

A+
Eric.

[jef]

Tu as été un peu poussé pour ouvrir ce fil... mais c'est une bonne idée.

Thierry

Bonjour Eric

C'est pas faux ce que dit Thierry

Quelques remarques/questions sur ta démarche

As-tu du recul (professionnel par exemple) sur la fiabilité des marques et des modules qui composent ton alim ?
Mean well je connais, mais jamais entendu parler du reste !!
A la place de Mean well pour les filaments, il m'arrive assez souvent de mettre en place les blocs résonnants évoqués par Guy avec satisfaction.

Je suis surtout curieux de la partie HT
J'étais loin d'imaginer des composants aussi petits

D'après ce que je saisi la barre de 45 / 50mA est la limite du RECOM
Quelqu'un comment des solutions pour pousser cette barre vers 80 voir 100mA ??

Sur le schéma de ton alimentation on s'arrête sur les bornes de la cascade des 2 RECOM (après la R7)... en aval tu penses le circuit avec un filtrage en plus si besoin et ensuite découplage local au plus prêt des tubes ??

Eric, merci pour ces pistes et tes expérimentations
J'imagine que des passages sous les yeux de l'oscillo en diront plus sur les spectres !!

Bien à vous
Jef

[pprabi]

Bonsoir Jef,

aucun pb à partager, les réussites et galères éventuelles

A part sur les TRACO utilisés en PRO, je n'ai aucun recul sur les autres...

Pour le filtrage de la HT, je verrai aux mesures, peut-être 1er essai ce soir.

Il existe d'autres modules HT mais dans une toute autre gamme de prix par ex:

0900766b80b31be9.pdf

(1.03 MiB) Downloaded 84 times

0900766b81389f84.pdf

(92.94 KiB) Downloaded 68 times

A+
Eric.

[jef]

Bonjour Eric et tous

Glop !
C'est sûr que le prix monte.... Remarque un transfo d'alimentation de bonne puissance n'est pas donné également

A suivre !
Jef

[pprabi]

Bonsoir à tous,

1er essais, il a fallu rajouter quelques potars par ci par là pour équilibrer:

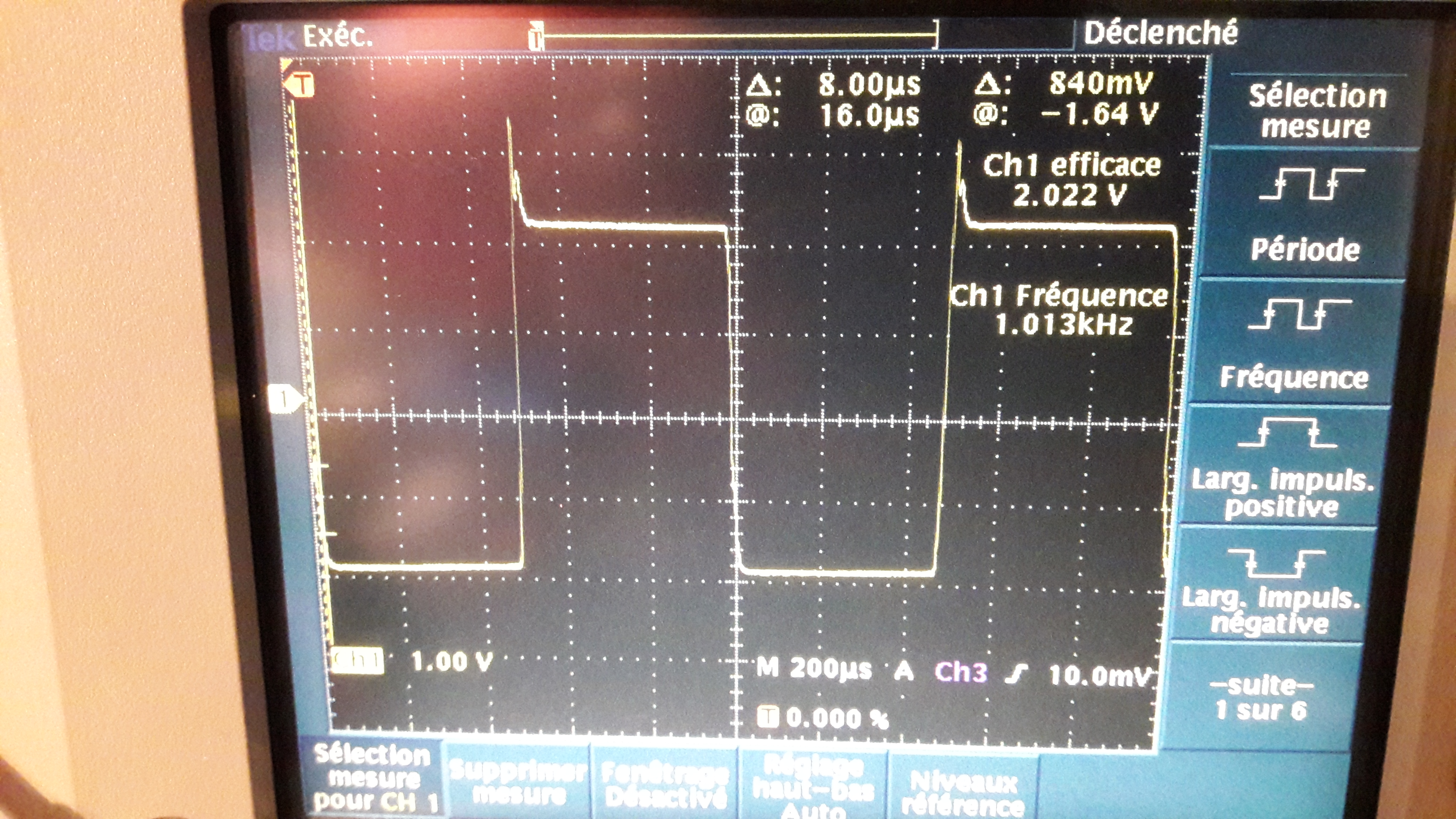

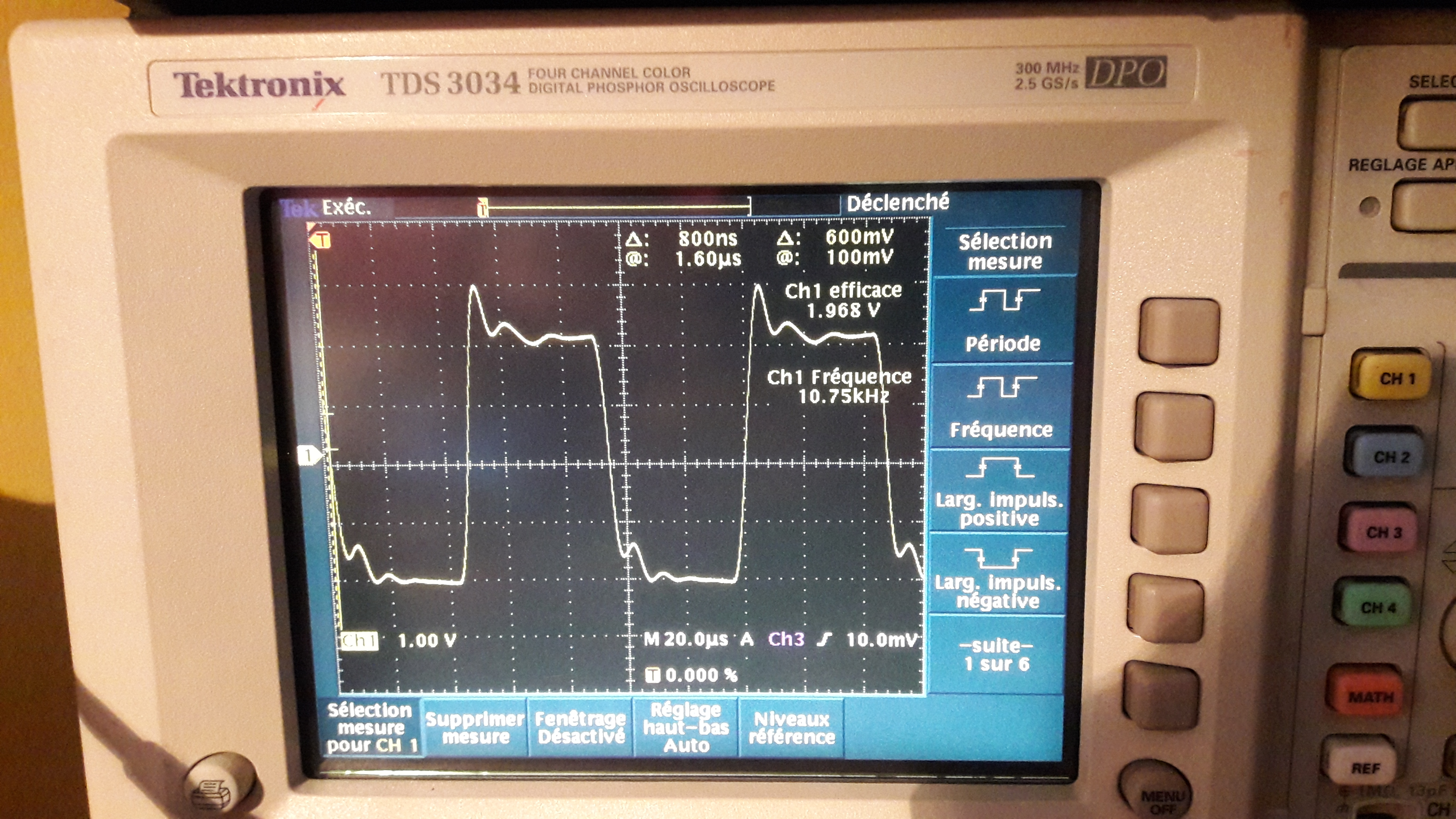

Signatures habituelles des R-TU101

Evidemment vu la puissance des modules RECOM , il ne faut pas s'attendre à sortie beaucoup plus qu'un Watt, c'est suffisant pour mes acouphènes

A+
Eric

[pprabi]

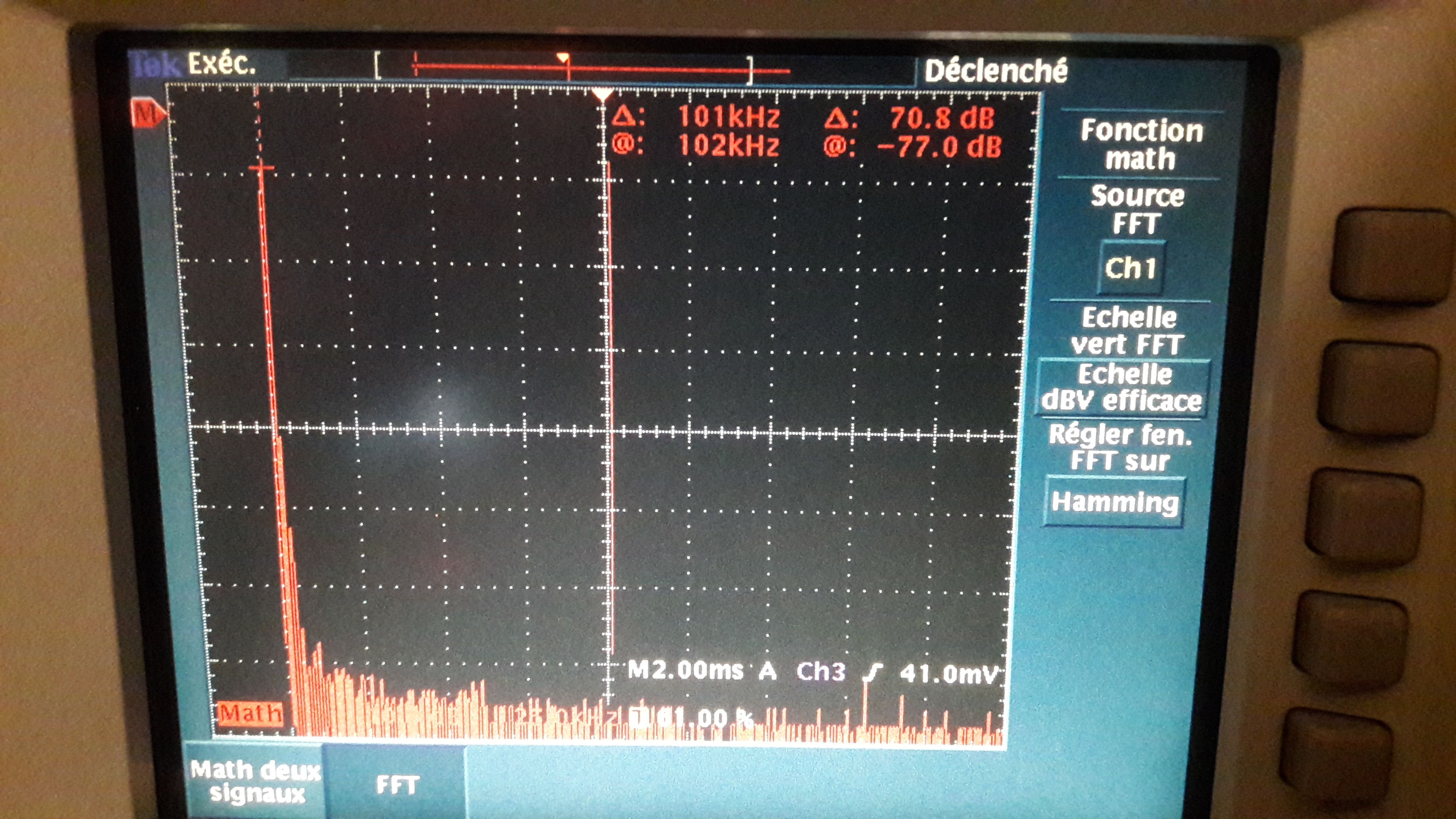

Quelques autres mesures:
BP sinus de 10Hz à 94KHz à -3db pour environ 1/2 W en sortie 4Ohms

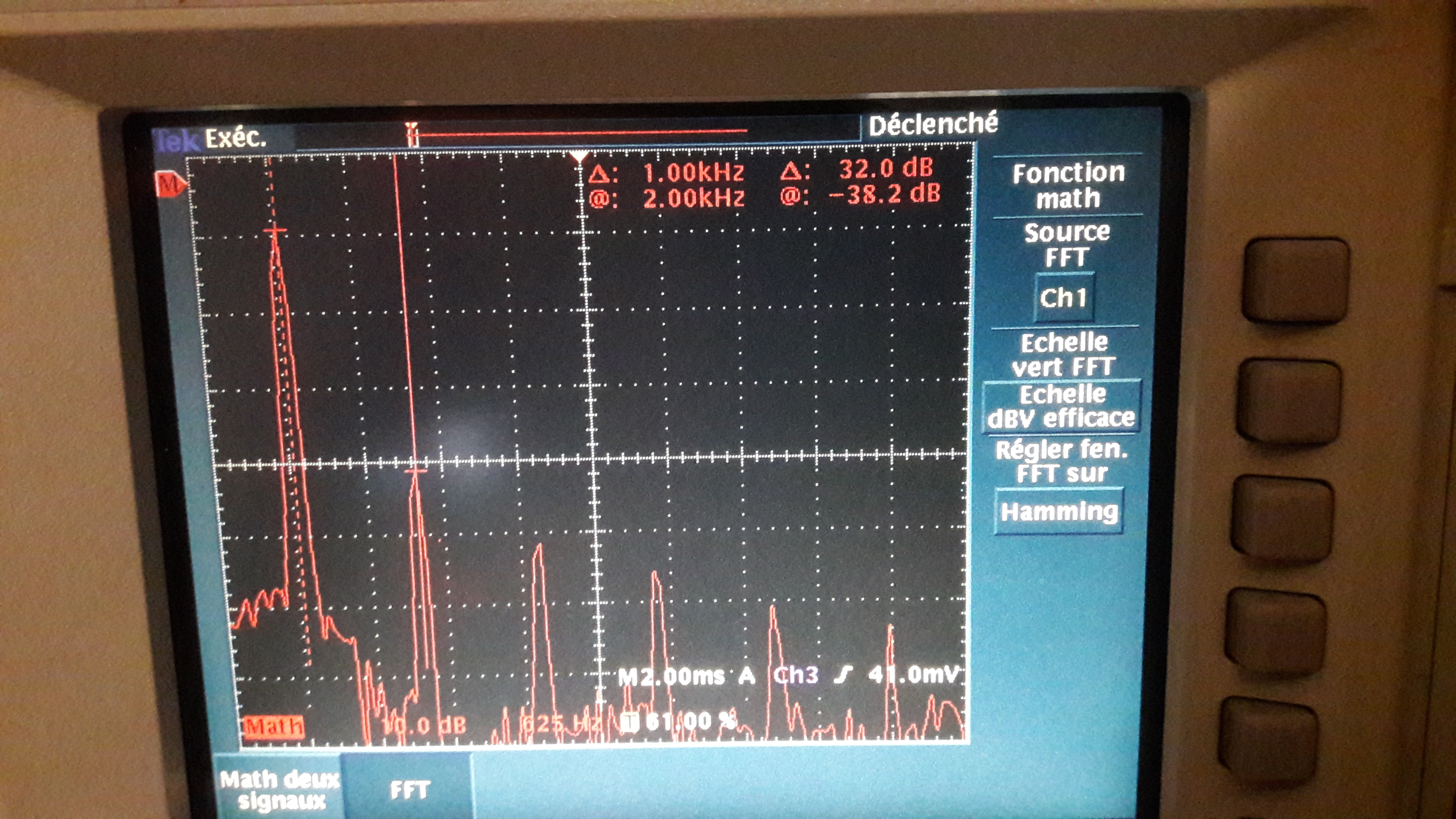

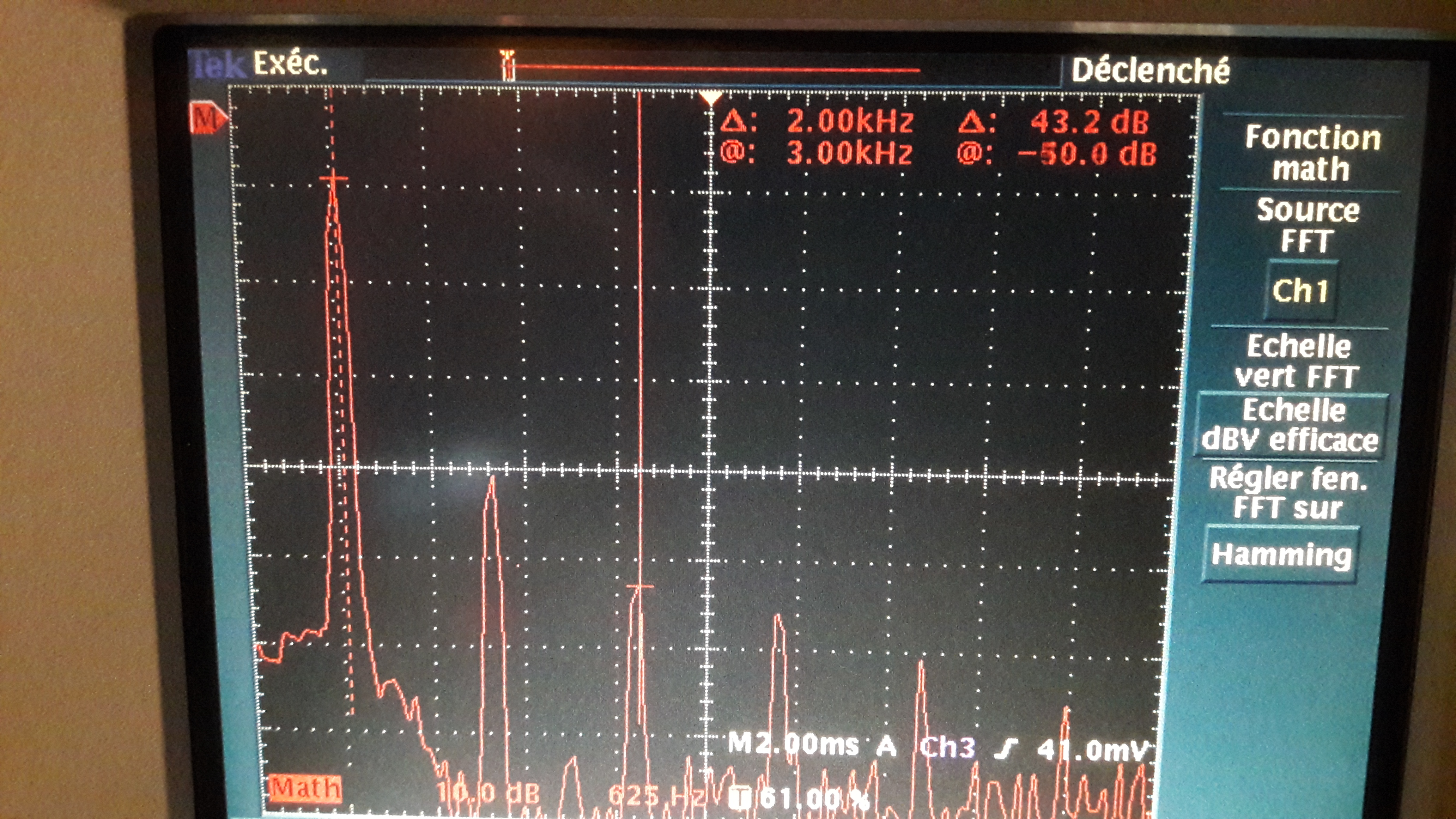

Un beau dégradé harmonique

Pas trop de "traces" des alims à découpage du moins dans cette plage de fréquences et avec cette dynamique de mesure
