Hallo Forum,

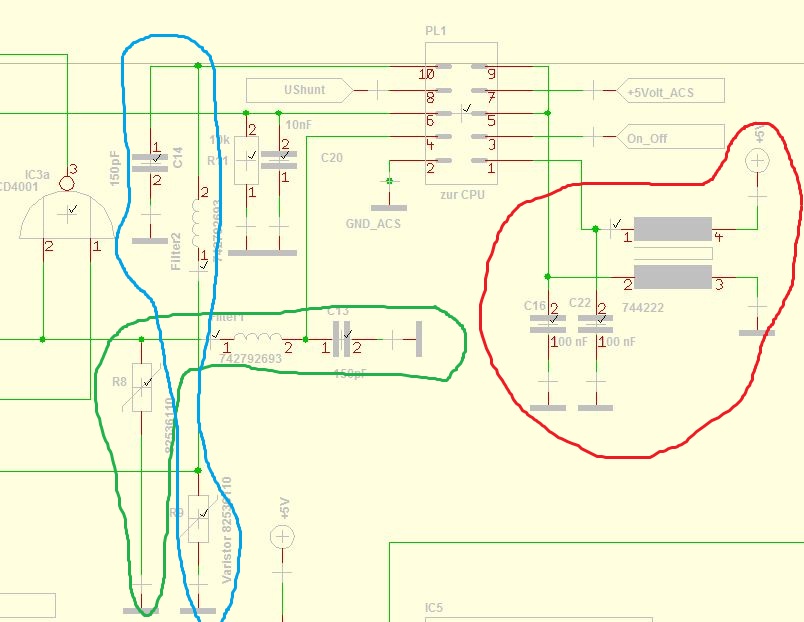

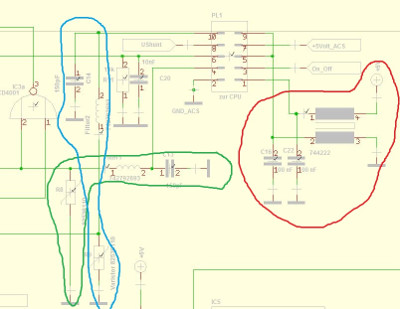

um die Steuerung möglicht störungsfest zu machen habe ich folgendes im Layout eingefügt:
-alle niederfrequenten Eingänge werden mit einem RC-Glied mit niederer Grenzfrequenz versehen (Fußschalter, Lenkerpoti, Lichtschalter). Die schlucken auch elektrostatische Impulse, die unbeabsichtigtes Schalten bewirken können.
-höherfrequente Eingänge (RS232 und PWM-Leitungen) werden mit einem PI-Glied mit hoher Grenzfrequenz gefiltert. Je ein Kondensator ist durch einen Varistor ersetzt. Dieser hat genug Kapazität und begrenzt zusätzlich die Eingangsspannung. Die Glieder wirken erst im Megaherzbereich und verschleifen die Rechtecksignale kaum.
-Alle Versorgungseingänge bekommen einen Stromversorgungsfilter in Form einer stromkompensierten Drossel.
Wer hat Erfahrung mit EMV-Messungen und kann seinen Senf dazugeben?
