Analyseur de télécommande

[henri]

Bonsoir à Toutes et à Tous,

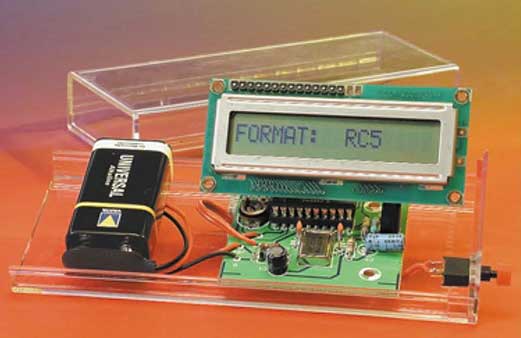

En fouillant dans mes tiroirs j'ai retrouvé un montage qui n'a jamais marché. Il s'agit d'un analyseur de code IR parut dans la revue d'octobre 2001.
Je me souviens avoir passé beaucoup de temps à essayer de le faire fonctionner sans succès. J'ai essayé un nombre incalculable de récepteur IR avec toujours la même réponse : FORMAT : UNKNOWN.
J'ai même tenu compte d'un Tort d'Elektor paru sur le sujet sans plus de résultat. Le micro-contrôleur a été acheté programmé chez Elektor.

Si quelqu'un a réalisé ce montage et qu'il fonctionne, pourrait-il m'en faire part.

[ymasquel]

Bonjour Henri,

Comme il est presque une heure du matin je vais sortir une vacherie:
- essaie avec un émetteur !!!

Bon, si c'est pour dire cela, je vais me coucher.

Sans rancune ??

Amicalement, Yves.

[iso14000]

c'est vrai que là t'es quand même un peu salaud!

t'as une rage de dent?


non c'est pas toi , c'est un imposteur qui à pris ta place!

comment pourrait on aider Henri IV ?

[ymasquel]

Bonjour Florent,

Je suis certain qu'Henri ne se formalisera pas, la façon dont il s'est sorti d'affaire avec le TV-LIGHT montre qu'il n'a pas de leçon à recevoir d'un vaurien!

Mais c'est vrai, comment l'aider? Un appel aux lecteurs qui ont réalisé le montage et une relecture de cet article déjà.

Amicalement, Yves.

[henri]

Bonsoir,

Je vois qu'on s'amuse et qu'on rigole...
Aucun soucis, je participerais à cette rigolade... quand mon montage fonctionnera.
J'aimerais juste savoir si quelqu'un a fait marché ce détecteur.

Allez faites un petit effort...

[ymasquel]

Bonjour Henri,

Pas de nouvelle d'un hardi utilisateur de ce montage jusqu'à présent.

Ce qui ressort de tes premières informations c'est qu'un signal même incompréhensible parvient au contrôleur puisqu'il y a le message "FORMAT : UNKNOWN".

Peux-tu nous donner des nouvelles des investigations menées jusqu'à présent ? Analyse des traces immédiatement derrière le capteur SFH505A (la LED D2 s'allume-t-elle à la réception d'un signal) ? Fonctionnement correct des télécommandes essayées ? Marque des appareils (pas mal de SONY anciennes, je sais, ne peuvent être remplacées par des télécommandes universelles) ? Vérification de la fréquence de l'oscillateur ?

Amicalement, Yves.

[henri]

Bonsoir Yves,

J'ai vraiment essayé beaucoup de choses. J'ai vérifié l'oscillateur, contrôlé que les données arrivaient au micro-contrôleur (LED D2 qui s'allume test à l'oscillo).
J'ai testé ce montage avec plusieurs télécommandes (Philips, Sony, Pionner, Samsung, etc...).
J'ai utilisé plusieurs capteurs (36KHz, 38KHz).
Toujours le même résultat : "FORMAT : UNKNOWN".
J'ai par ailleurs réalisé le récepteur infrarouge universel parut dans le numéro 287, mai 2002 d'Elektor, qui utilise le même micro-contrôleur et semble-t-il basé sur un programme similaire et qui lui fonctionne.

Voilà, je ne vois pas comment faire plus, si ce n'est avoir le témoignage d'une personne ayant réalisé ce montage.

Cordialement.

[henri]

Bonsoir à Toutes et à Tous,

Apparemment ce montage n'a intéressé personne.
Ou alors vous êtes jaloux de vos résultats.
Je vais récupérer les pièces pour autre chose alors...

Cordialement.

[acetronics]

Bonsoir Henri,

Je sais que ça ne résoud pas le Pb d'origine ... mais si le code RC5 t'intéresse toujours :

http://pagesperso-orange.fr/yves.heilig/ElecRob/Pic/ReadRC5.zip

Alain

[henri]

Merci Alain,

Mais j'étais très intéressé par le montage d'Elektor, surtout par son caractère universel. Je possède un nombre assez conséquent de télécommandes, glanées çà et là, et il m'aurait été agréable de connaître leurs codes.
Malheureusement j'ai l'impression que ma poubelle va s'enrichir !
