Essai CDIFF HAWKSFORD sur ampli tubes et transistors

[guy2]

Je prends le signal en sortie LECTEUR CD vu que j'ai copié les signaux sur CD

La Bande passante du lecteur de CD est limitée à 22kHz.
Difficile dans ces conditions d’avoir des fronts raides sur des carrés à 10kHz.

[pierre26]

Je prends le signal en sortie LECTEUR CD vu que j'ai copié les signaux sur CD

La Bande passante du lecteur de CD est limitée à 22kHz.
Difficile dans ces conditions d’avoir des fronts raides sur des carrés à 10kHz.

Pardon s'il s'agit des dèrnieres mesures elles sont faites avec mon générateur maison et le signal est prélevé à sa sortie ;
Les pentes sont en effet très courbe ; c'est beaucoup mieux à fréquence plus basse ;

je referai des mesures passé le potard , en entrée dAOP pour voir ;

[guy2]

je referai des mesures passé le potard , en entrée dAOP pour voir ;

OK
Et profites-en pour regarder Vc en sortie de S1.

[pierre26]

Mesures de la correction

Mesures de la correction
POSTED ATTACHMENTS

File comment:
Amp PP6L6 1KHz sans CDIFF Jaune signal Correction Sortie S1

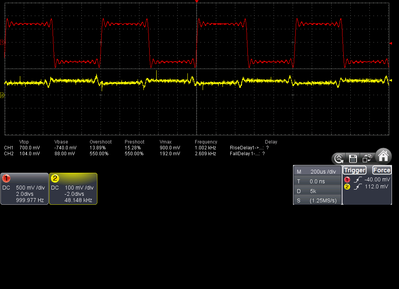

Amp PP6L6 1KHz AVEC CDIFF98% Jaune signal Correction Sortie S1

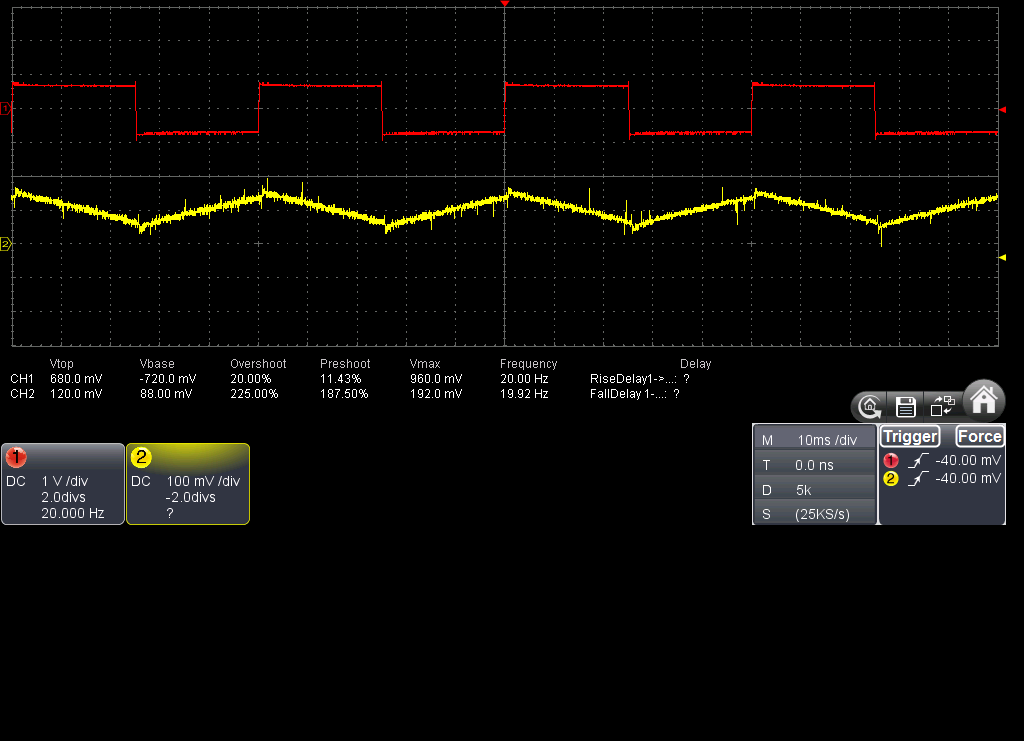

Amp PP6L6 20Hz SANS CDIFFJaune signal de Correction sortie S1

[pierre26]

Suite

Amp PP6L6 20Hz avec CDIFF98%Jaune signal de Correction Sortie S1.
Place inline Delete file

J'ai refait une mesure en prenant sur la R d'entrée+ de S2 au lieu de sortie du genérateur !

Amp PP6L6 10 KHz AVEC CDIFF98%Jaune entrée sur R d' entrée+ S2.

[guy2]

.
A 20Hz on voit bien les rampes de correction qui visent à compenser l’inclinaison des paliers.

Sur la dernière photo à 10kHz, ça confirme bien la forme des carrés en sortie du géné, un peu arrondis en haut.
Le temps de montée de l’ampli ne suit pas et la Cdiff ne parvient pas à compenser.
A moins que ce soit le slew rate des AOP qui limite.
Un coup d’œil sur Vc permettrait de confirmer.

Mais encore une fois inutile de chercher à reproduire des carrés parfaits.

Guy

[pierre26]

Alors une dernière

Amp PP6L6 10 KHz SANS CDIFFJaune signal sortie S1

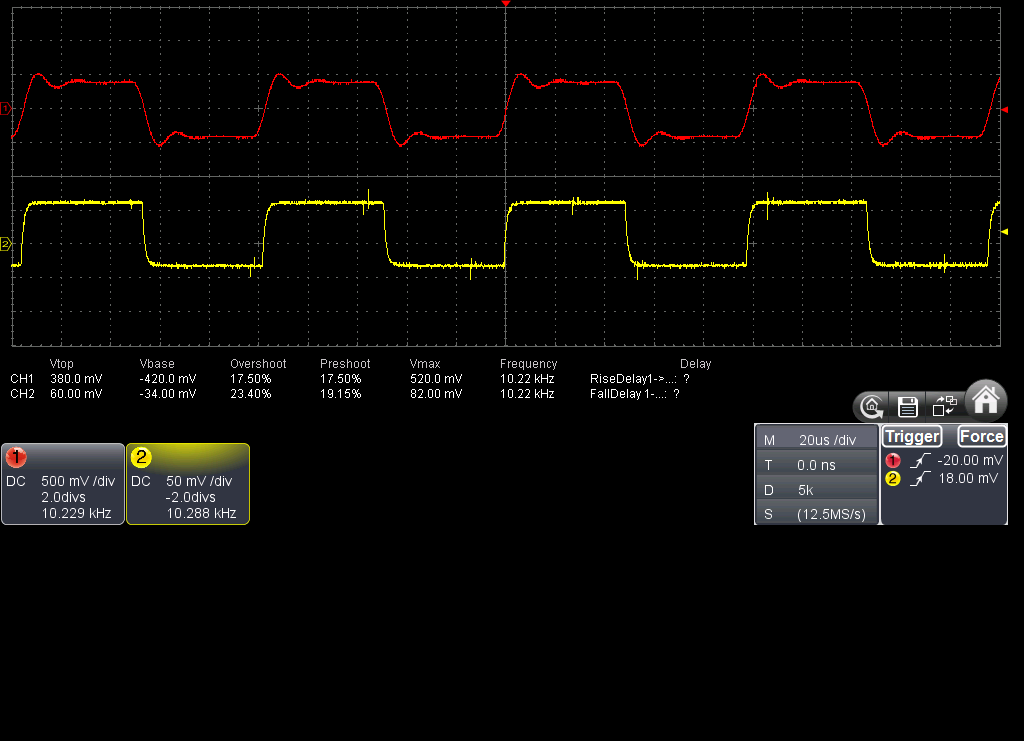

Amp PP6L6 10 KHz AVEC CDIFF Jaune signal sortie S1

[pierre26]

Allez encore une ou deux avant qu'on ferme !
J'ai choisi un réglage P2 à 90%
mesures qui suivent à 15KHZ et 20HZ

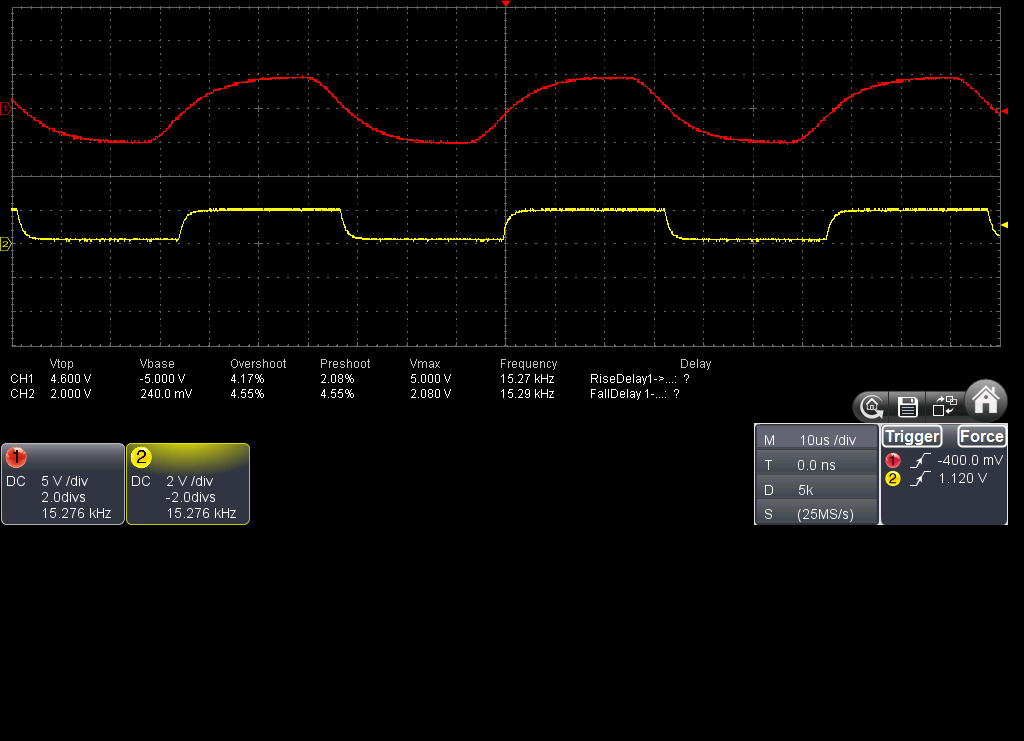

Amp PP6L6 15 KHz SANS CDIFF

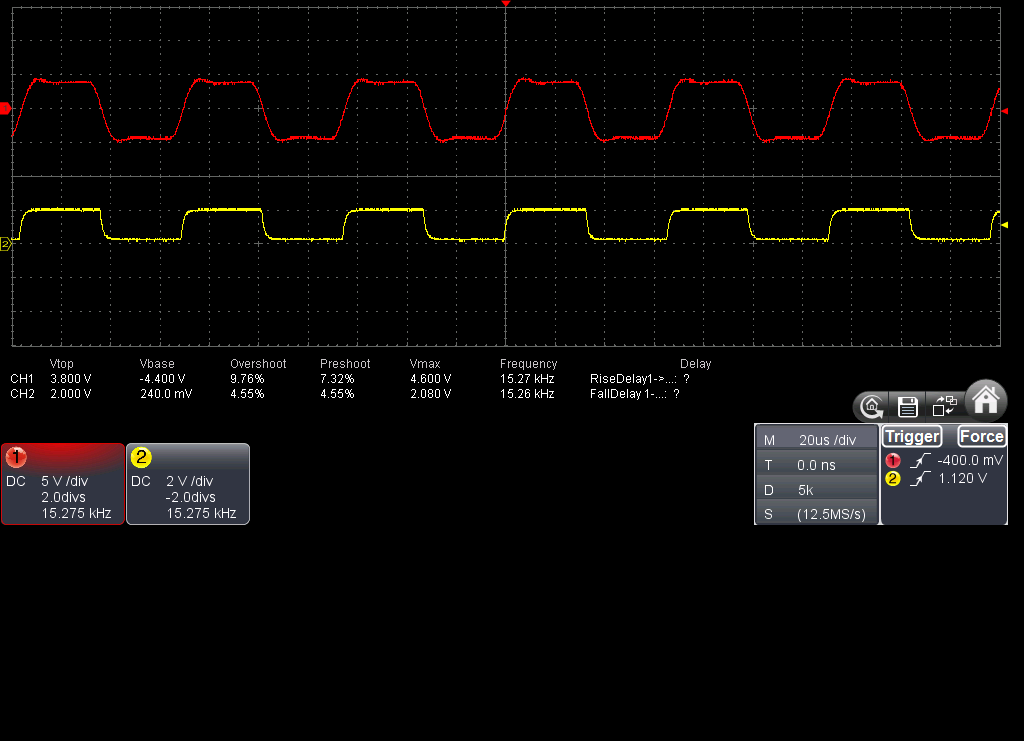

Amp PP6L6 15 KHz AVEC CDIFF 90%

[pierre26]

SUITE ET PROBABLEMENT FIN . mon post n'aura pas servi à grand monde !

Amp PP6L6 21Hz SANS CDIFF

Amp PP6L6 21Hz AVEC CDIFF 90%

En faisant ce montage, et en publiant ces mesures qui montrent son bon fonctionnement,
J'espère avoir au moins fait plaisir à ceux qui ont contribué à l'élaboration de cette CDIFF Hawksford
Je les remercie encore , non seulement pour ce montage , mais aussi pour l'apport dans la compréhension de l'electronique en général ;et puis ça a occupé le retraité que je suis maintenant ;
Bonne continuation à tous

Pierre

[iriaax]

Hello !
La correction différentielle est traitée depuis 13 ans par mézigue sur le site de René :
http://6bm8-lab.fr/phpBB/viewtopic.php?f=3&t=531
et commence à avoir des adepte sur
http://www.audiyofan.org/forum/viewforum.php?f=60
Mais je suis comme vous, je ne comprends pas cette annonce de fermeture...

Une remarque pour Guy : c'est le condensateur CRC (100pF) dans le retour qui conditionne le temps de monté, je pense qu'il faudrait l'augmenter légèrement pour supprimer les rebonds.
