Restauration d’un ampli 845 SE.

[Pierrick]

Bonjour Trappeur, Bonjour Jean-Noël
bonjour à Tous

Salut Pierrick ,
En lisant ça , j'ai peur que tu n'aies pas compris ce que dit Francis :
A+

Si j'avais compris le message de Francis. mais après une après-midi de soudage j'étais dépité par le résultat et je n'arrivais pas à comprendre le phénomène.

Jean-Noël,
Merci pour la modification du pont diviseur car je me serais lamentablement trompé car je pensais conserver la 27k et je n'envisageais pas d'ajouter aussi la 200K.
J'avais déjà modifié le câblage des 2 tubes dimanche après-midi, cela n'a pas été trivial et un peu long à souder sans ce tromper.

Ce soir j''ai réalisé la simplification du pont diviseur, la mesure indique 74V comme tu l'indiques sur ton schéma.
Le bruit de fond à reculé mais toujours un peu audible entre 2 morceaux, c'est une réelle évolution.
Je pose une question de débutant/
Si j'augmente ou diminue la valeur de la tension du pont diviseur (-10V ou +10V par exemple), Est-ce que le bruit de fond va augmenter ou diminuer?

Sinon, j'ai aussi diminué comme du me l'indiquais dans les premier échanges la résistance de cathode des 845, je ne suis pas à 50K mais à 92 ou 93 (270K//100K) la modification a été simple et rapide.

PS: je ne peux pas ajouter de transfo dans le boitier d'alim sans être obligé de refaire les cordons entre les 2 boitiers
bonne soirée à tous.
Pierrick

[ecossais]

Bonsoir Pierrick,

Ce soir j''ai réalisé la simplification du pont diviseur, la mesure indique 74V comme tu l'indiques sur ton schéma.
Le bruit de fond à reculé mais toujours un peu audible entre 2 morceaux, c'est une réelle évolution.

Très bien. Il est souvent difficile d'annuler complètement le bruit mais on y arrive avec de la patience. Il peut s'agir d'une boucle de masse à l'intérieur ou à l'extérieur de l'appareil. Ou un transfo qui rayonne, tu peux essayer de tourner ton/tes transfos de 90 degrés si c'est possible.

Je pose une question de débutant/
Si j'augmente ou diminue la valeur de la tension du pont diviseur (-10V ou +10V par exemple), Est-ce que le bruit de fond va augmenter ou diminuer?

Ça ne devrait pas changer grand chose.

Sinon, j'ai aussi diminué comme du me l'indiquais dans les premier échanges la résistance de cathode des 845, je ne suis pas à 50K mais à 92 ou 93 (270K//100K) la modification a été simple et rapide.

Cette modif à l'inconvénient de baisser légèrement le gain de l'étage driver et de remonter la coupure dans le grave. Si tu n'a pas remarqué de changement c'est parfait. Si la coupure des graves te gènes, tu peux augmenter la valeur du condensateur de liaison (0,47 ou 0,68uf). Baisser à 50k sera trop bas pour l'étage driver. Mieux vaut en rester là.

PS: je ne peux pas ajouter de transfo dans le boitier d'alim sans être obligé de refaire les cordons entre les 2 boitiers
bonne soirée à tous.
Pierrick

Dommage, surtout si tu t'es embété a recabler tes tubes. Peut être est ce possible si la prise de liaison possède deux cosses libres, il suffit de rajouter deux câbles.

Jean-Noel

[Pierrick]

Bonsoir Jean-Nöel
Bonsoir à tous.

PS: je ne peux pas ajouter de transfo dans le boitier d'alim sans être obligé de refaire les cordons entre les 2 boitiers
bonne soirée à tous.
Pierrick

Dommage, surtout si tu t'es embété a recabler tes tubes. Peut être est ce possible si la prise de liaison possède deux cosses libres, il suffit de rajouter deux câbles.
Jean-Noel

La nuit porte conseil. J'ai un transfo 2*12V 30VA dont j'utilise un seul enroulement dans le boitier d'alimentation. si je ne me trompe pas la 6sn7 consomme 0.6 Ampères donc le 15VA du second enroulement devrait suffire.
J'ai ce module audiophonics pour ramener la tension à 6.3V
https://www.audiophonics.fr/fr/alimenta ... 11486.html

De plus je viens de vérifier les connecteurs JAE 16 broches supporte 10A par broche. J'avais soudé 2 broches pour le 6.3 positif et 2 broches pour le 6.3 négatif. j'ai juste à dédoubler ce branchement ajouter 2 fils supplémentaires dans le cordon et l'affaire est dans le sac. .

Y a un peu de boulot quand même
Salutations
Pierrick

[Pierrick]

Bonsoir Jean-Noël,
Bonsoir à tous.

Très bien. Il est souvent difficile d'annuler complètement le bruit mais on y arrive avec de la patience. Il peut s'agir d'une boucle de masse à l'intérieur ou à l'extérieur de l'appareil. Ou un transfo qui rayonne, tu peux essayer de tourner ton/tes transfos de 90 degrés si c'est possible.
Jean-Noel

Pas impossible mais j'ai presque tous démonté , le réservoir de condensateurs, la carte de alimentations 10V, les 2 transfo.
Sinon, pourquoi tourner les transformateurs de 90 degrés ?

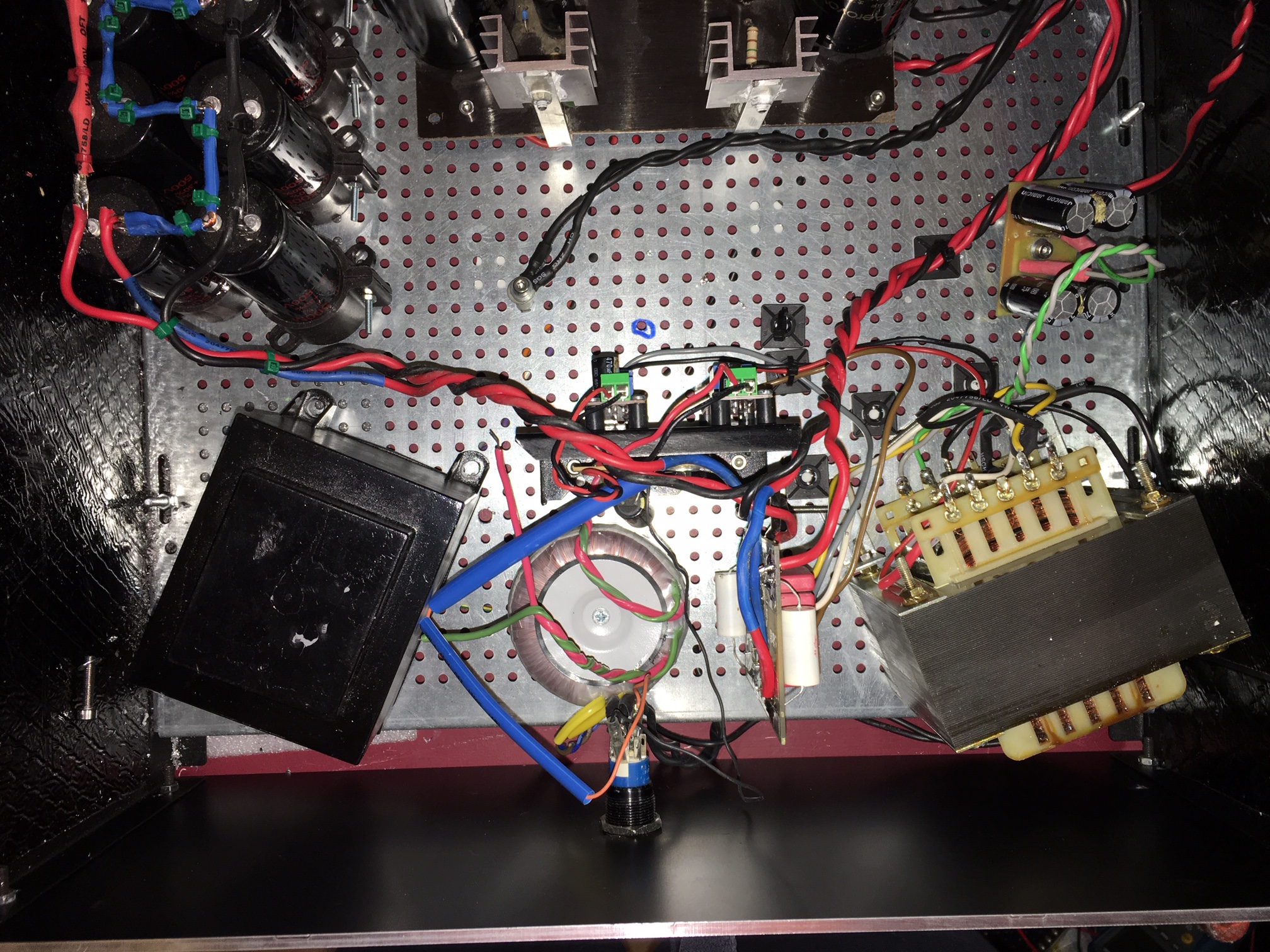

Je pense l'avoir lu, mais c'est sur internet donc non vérifié, n'est-ce pas mieux que les transfo ne soient pas parallèles comme sur la photo ci-dessous.

Je n'ai rien de fixé donc encore possible de les tourner de 90 degrés.
Bon dimanche à tous
Pierrick

[ecossais]

Bonjour Pierrick,
Les transformateurs peuvent produire du bruit par rayonnement électromagnétique soit par couplage entre deux transfos si leur bobinages sont alignés soit par rayonnement capté par un câble ou un composant. Le rayonnement ayant un sens preferenciel si tu toune le transfo en cause de 90 degrés, tu annules ce bruit.
Ce point est abordé brièvement à la fin du livre de Morgan Jones que tu est en train de lire et plus en détail dans le tome deux (Building valve amplifiers).
En voyant ta photos les transfos sont éloignés et ont une orientation différente ce qui rend le problème de couplage entre deux transfos peu probable.

La principale source de bruit est la plupart du temps un problème de boucle de masse entre deux appareils ou même à l'intérieur d'un appareil. C'est très bien expliqué sur plusieures pages cette fois dans le livre de Francis qu'il faut que tu te procure.

Jean-Noel

[Pierrick]

Bonjour Jean-Noël

La principale source de bruit est la plupart du temps un problème de boucle de masse entre deux appareils ou même à l'intérieur d'un appareil. C'est très bien expliqué sur plusieures pages cette fois dans le livre de Francis qu'il faut que tu te procure.
Jean-Noel

La c'est vraiment Mission Impossible.
J'ai regardé un peu partout Amazon, Fnac Gilbert ... , le livre est indisponible et pas d'occasion.
sinon j'ai trouvé et acheté Audio Tubes.

Bon dimanche
Pierrick

[tboll]

Bonsoir Pierrick, bonsoir à tous,

Je ne vais pas te rassurer mais Bien entendu est même introuvable sur les sites de piratage Russe.

Désolé.

Thierry

[Pierrick]

Bonsoir Thierry
bonsoir à tous,

Bonsoir Pierrick, bonsoir à tous,
Je ne vais pas te rassurer mais Bien entendu est même introuvable sur les sites de piratage Russe.
Désolé.
Thierry

Il me reste plus qu'à provoquer la chance.
Pierrick
