Compresseur audio à base du VCATT

[treels]

Je soumet la chose aux spécialistes, afin de recueillir conseils, remarques et critiques.

C'est un premier jet, uniquement traité en simu.

Le CdC était le suivant :
-Réponse "plate" en fréquence, de 300 à 3000.
-Réponse "plate" en amplitude de 1mv à 40 mV d'entrée.
-Temps de montée <= 5mS
-Temps de chute <= 1S
-THD< 1% dans la plage de compression, <2% jusqu'a 1V d'entrée.

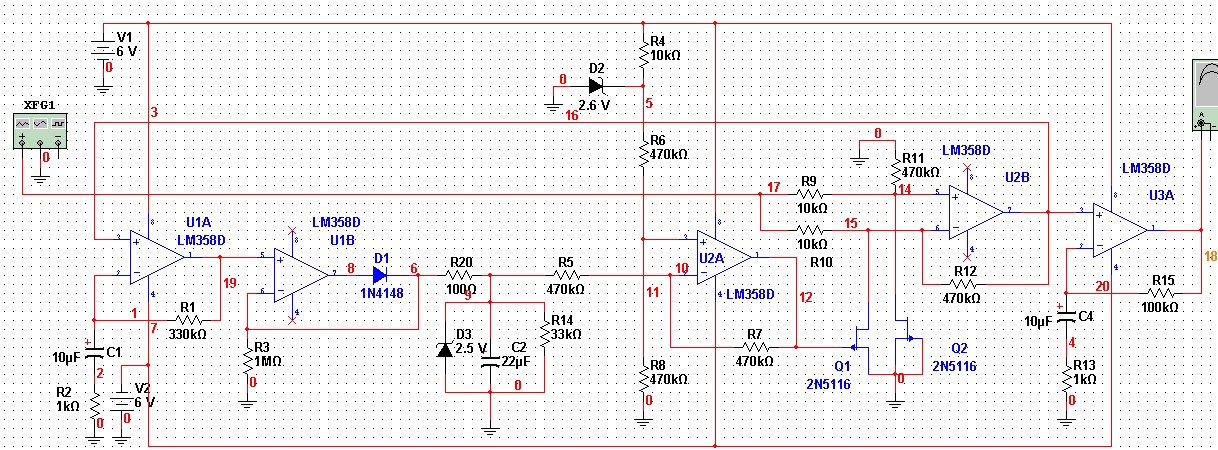

Pour l'instant, ça donne le schéma joint.
Merci d'avance à tous.

[lion]

Bonjour je pense ,il y a une erreur d'une batterie 6 volts à première vue.je n'ai pas trop de temps.Elie

[treels]

je pense ,il y a une erreur d'une batterie 6 volts

Heu ...?

[oldjpt]

Bonjour "treels", tous, toutes....
@treels Je vais m'atteler à une "simu" sur PSPice pour voir, quitte à utiliser d'autres composants, en essayant de respecter au mieux les spécification de CdC. J'ai vu que tu as modifié légèrement le pont de compression par des jfets 2N5116 (2N4416 initiaux, peut être d'autres possibles!) et des valeurs de certaines résistances sur le soustracteur (10k pour 6.8k et 470k pour 100k).
@lion Je ne vois à priori pas d'erreur sur les batteries 6V
A suivre amicalement à tous, toutes....oldjpt

[treels]

'ai vu que tu as modifié légèrement le pont de compression par des jfets 2N5116

Oui, ce sont des P, en fait, je suis un peu coincé, entre ce que j'ai en tiroir, ET qui figurent aussi dans ma base Spice. Et, ça m'ennuie un peu de commander du composant, alors que j'en ai pas mal en stock.
J'essaie donc de faire au mieux, avec ce dont je dispose.

[oldjpt]

Bonjour "treels", tous, toutes....

....
-Réponse "plate" en fréquence, de 300 à 3000.
-Réponse "plate" en amplitude de 1mv à 40 mV d'entrée....

Peut-tu préciser éventuellement l'amplitude de la tension de sortie attendue à la sortie du compresseur
Amicalement à toi, tous, toutes....oldjpt

[treels]

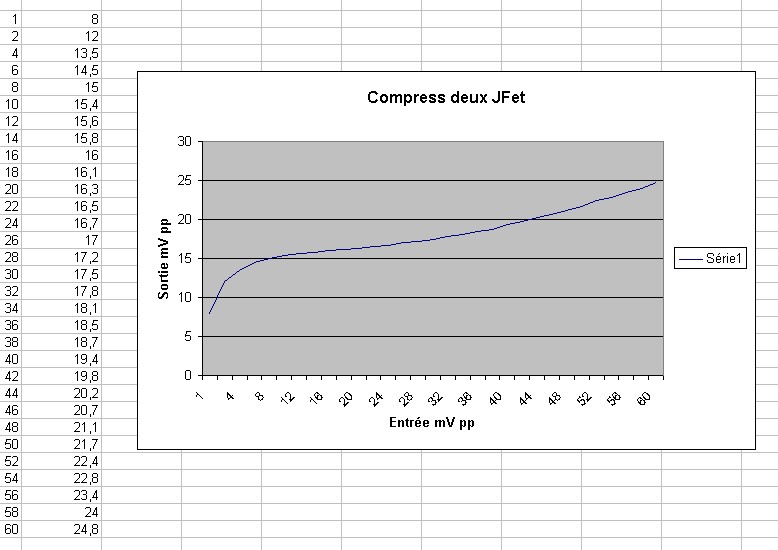

Hello, en sortie de U2B, voila la courbe relevée "en vrai" (le truc câblé sur la plaquette à trous).
A noter, que sur la même plage, mais en simu (suis pas outillé pour cette mesure), la THD ne dépasse pas 0.2%.

C'est pas encore Babylone, mais c'est encourageant.

[treels]

Bon, c'est fou ce que l'on peut faire, avec un après midi au calme ...

Donc, ça progresse, et bien.

Ruse : Deux résistances de 1K en série dans les drains.
Comme ça fonctionne nettement mieux, coté "haut" de la courbe, j'ai poussé jusque 100mV d'entrée.
Soyons clair, ça n'améliore pas la distorsion :
-Tranche 0-20mV : 0.01%
-Tranche 21-40mV : 0.2%
-Tranche 41-60mv : 0.4%
-Tranche 61-80mV : 0.6%
Et ça grimpe, jusqu'à 4% à 100mV (m'en fiche un peu, c'est très au-delà du CdC).

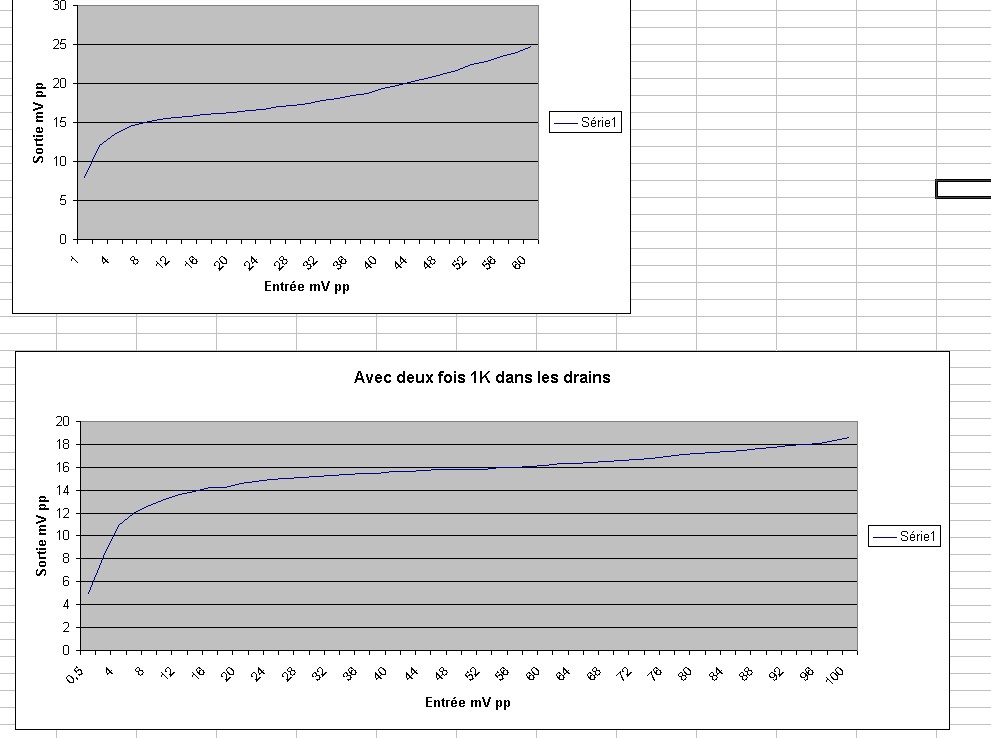

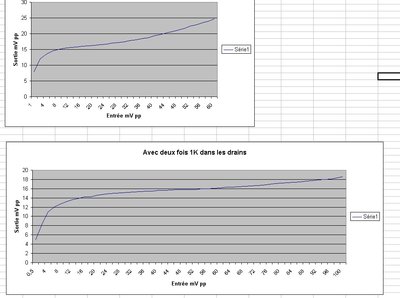

Mais, voyez la courbe, mieux, non ?

[treels]

Bon.
Les problèmes de compression étant réglés, j'ai réfléchi un peu, aux problèmes de distorsion.
Comme l'atténuateur est linéaire, et que le redresseur l'est aussi (à plunch près), cette fichue distorsion vient donc d'ailleurs.
Saint Spice, priez pour nous, il m'est venu à l'idée de regarder un peu l'allure de la tension de commande (Vgs).
L'horreur ! Et pour cause, compte tenu des contraintes de vitesse de montée et de descente, le filtrage, en sortie redresseur etait assez limite.

Donc, on améliore ça, et tant qu'on y est, on "re-lisse" juste avent d'attaquer le Gate.

Et, oh miracle, finie la distorsion, même à haut niveau d'entrée (ai testé jusque 1 V : 149mV de sortie, avec 0.275% de THD)

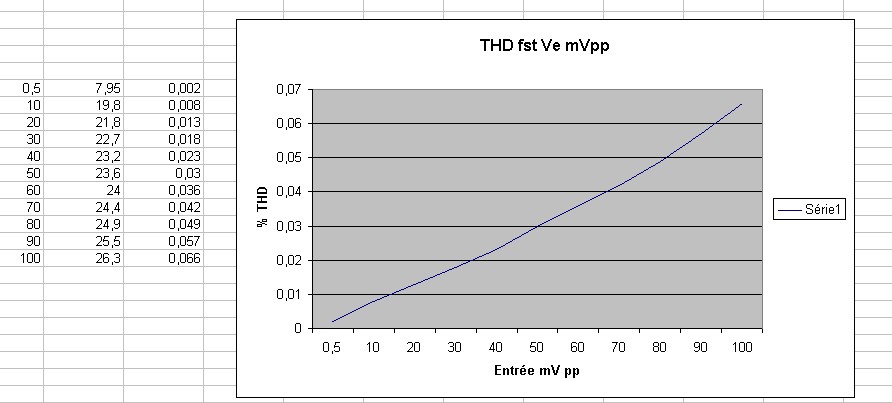

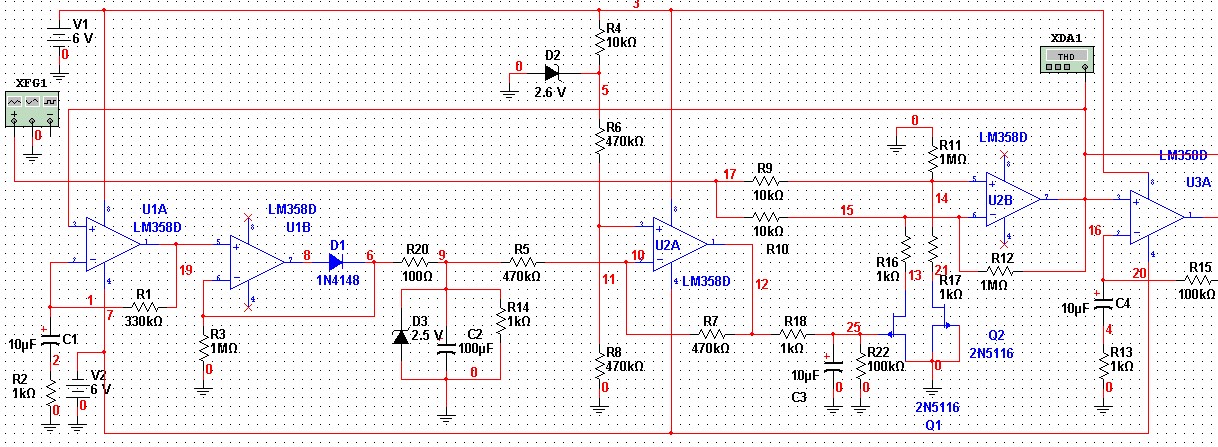

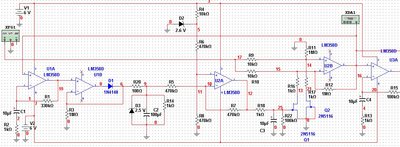

Voila donc la dernière mouture, avec la courbe THD (même les audiophiles s'en acommoderaient )
PS: Me sens un peu seul, sur ce post. Ca n'interresse personne ?

[guy2]

Voila donc la dernière mouture, avec la courbe THD (même les audiophiles s'en acommoderaient )

Faut pas tout mélanger

Ton compresseur, dont le principe même est de modifier la dynamique du signal (donc de le distordre), et dont la bande passante se limite à 300-3000Hz a probablement son intérêt pour certaines applications, mais certainement pas dans un contexte audiophile ou Hi-Fi,

Alors ne vient pas les titiller sur ce point.

Mais ça te démange tellement que tu ne peux sans doute pas t'en empêcher ...
