Postby gepeto » Mon Feb 24, 2014 12:00 am

bonsoir à tous,
et merci pour vos réponses,
pour YMasquel,
heeuuuu....je ne sais pas si c'est autorisé que je mette ces documents sur le forum.
bonne soirée ou plutôt bonne nuit, moi j'y vais.
gepeto

Posts: 9
Joined: Mon Jan 20, 2014 7:54 am

Postby ymasquel » Mon Feb 24, 2014 12:00 am

Bonsoir Gérard,

Ce sont tes réalisations, l'article de la revue ne comporte même pas de dessin de la platine de circuit imprimé. Sans ces images il nous est quasiment impossible de trouver la faille et même avec ces images ce ne sera probablement pas une certitude.

Amicalement, Yves.
Amicalement,
Yves.
ymasquel
Site Admin

Posts: 3392
Joined: Thu Jan 02, 2014 10:44 am
Location: Oise (60)

Postby gepeto » Tue Feb 25, 2014 12:00 am

bonjour à tous,

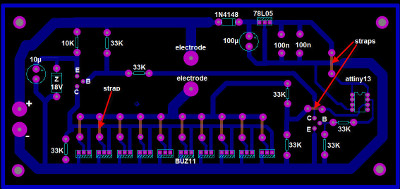

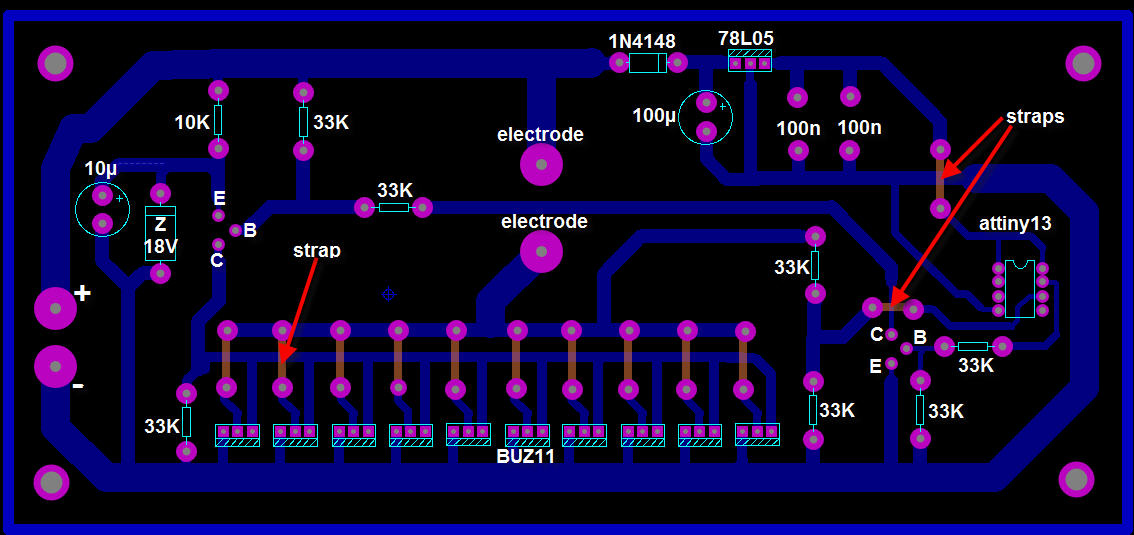

voici le typon que j'ai fait, il n'est certainement pas dans les normes,
alors ne riaient pas.
bonne journée
Gérard
Attachments
gepeto

Posts: 9
Joined: Mon Jan 20, 2014 7:54 am

Postby ymasquel » Tue Feb 25, 2014 12:00 am

Bonjour Gérard,

Ton typon semble correct mais ce n'est qu'une image, pas le circuit.

Ce qui est "la vérité" est le circuit lui-même côté pistes et côté composants.

Il serait aussi intéressant d'avoir la tension d'alimentation du montage.

Amicalement, Yves.
Amicalement,
Yves.
ymasquel
Site Admin

Posts: 3392
Joined: Thu Jan 02, 2014 10:44 am
Location: Oise (60)

Postby gepeto » Tue Feb 25, 2014 12:00 am

bonsoir YMasquel,

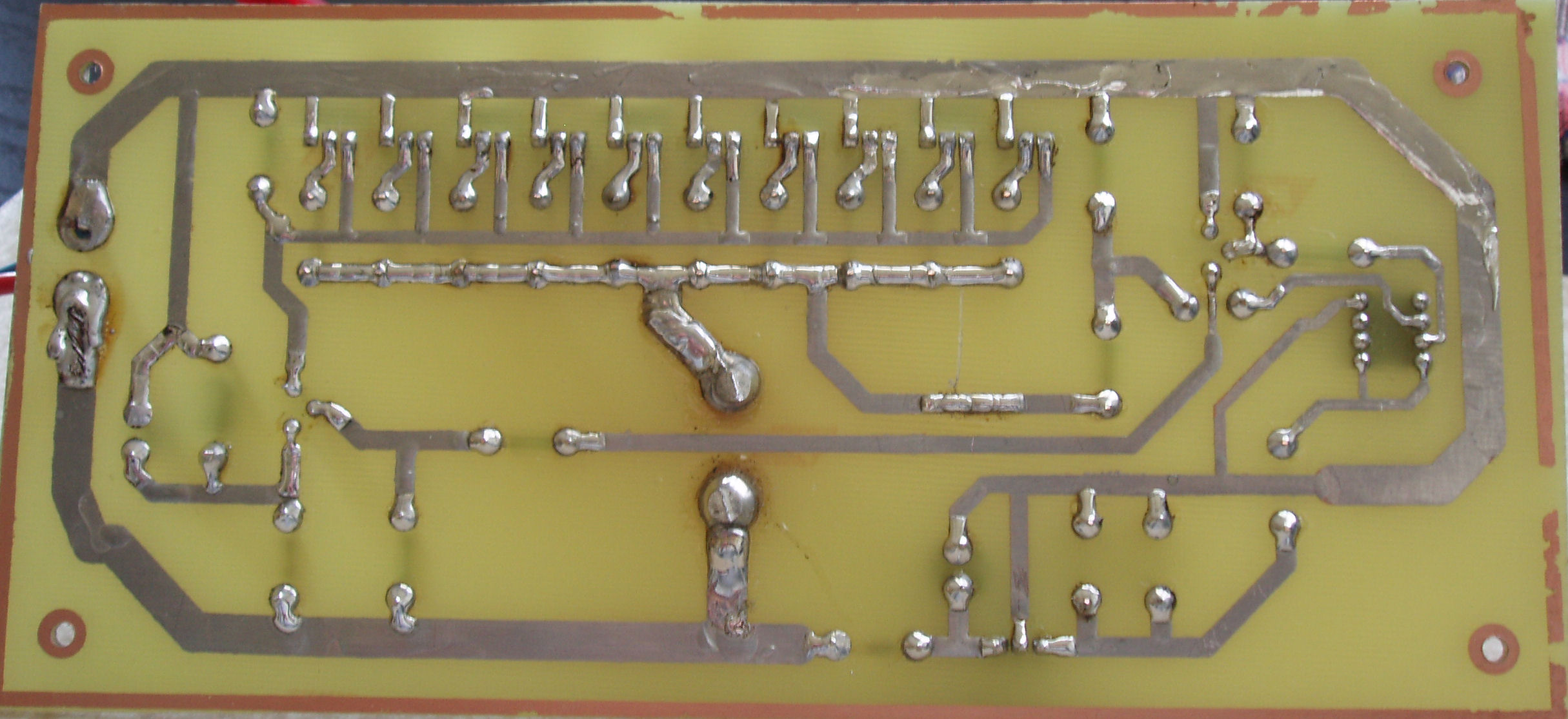

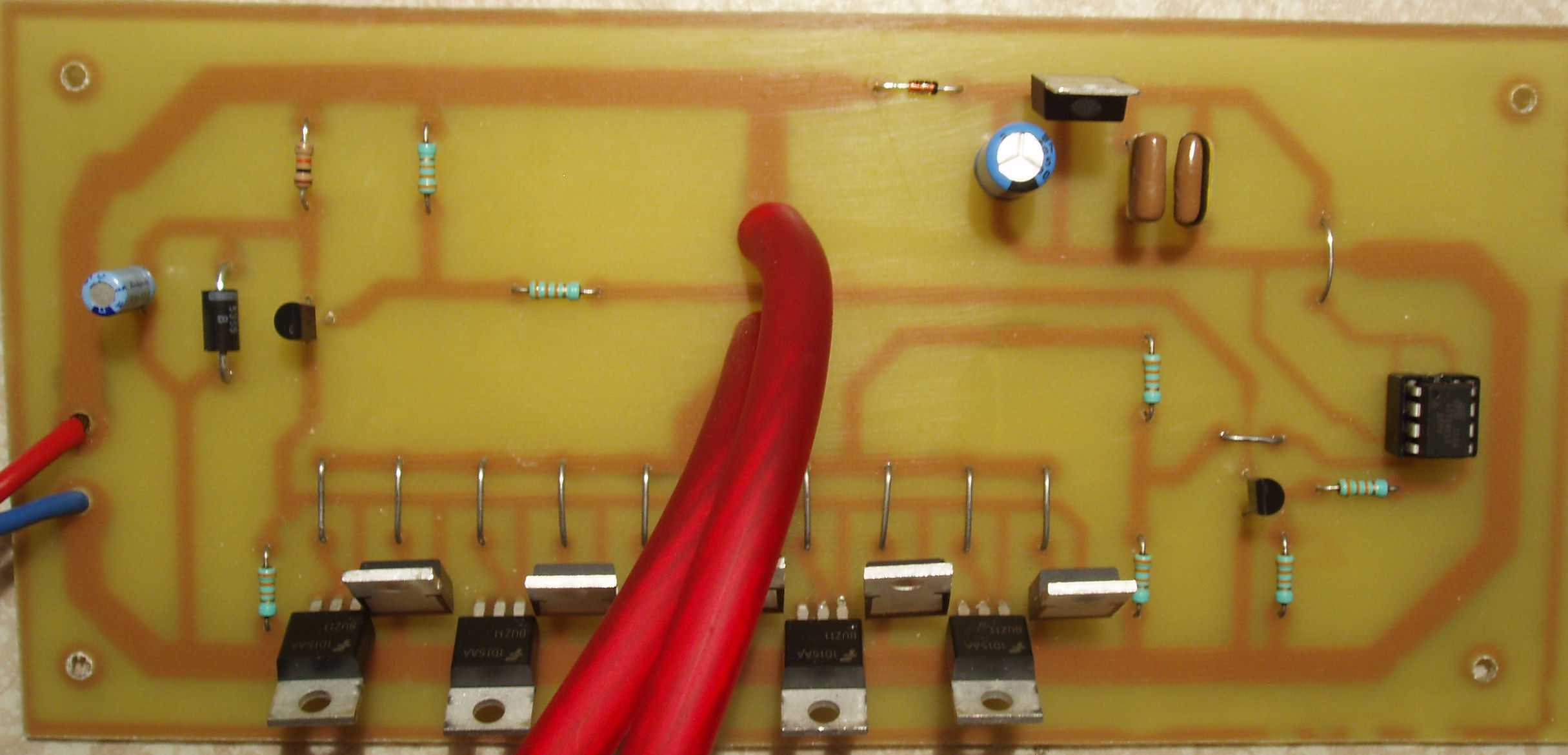

voila les photos,

pour la tension, avec une alimentation de labo, j'ai fait l'essai de 9 à 19v.

bonne soirée
Attachments
gepeto

Posts: 9
Joined: Mon Jan 20, 2014 7:54 am

Postby ymasquel » Wed Feb 26, 2014 12:00 am

Bonsoir Gérard,

Ta platine semble correcte. Reste à contrôler si les composants n'ont pas souffert, s'il n'y a pas un court-circuit quelconque ou un problème de soudure.

Amicalement, Yves.
Amicalement,
Yves.
ymasquel
Site Admin

Posts: 3392
Joined: Thu Jan 02, 2014 10:44 am
Location: Oise (60)

Postby obdh » Wed Feb 26, 2014 12:00 am

Attention quand-même au routage, surtout quand il y a des courants forts. Ce n'est pas facile à dire comme cela, mais il me semble que tout est un peu mélangé. Au premier pic de courant, tout peut partir en reset. Mieux vaut un câblage en l'air ou sur plaque pastillé bien réalisé qu'un cuivre fait n'importe comment.
obdh

Posts: 487
Joined: Fri Jan 17, 2014 4:39 pm

Postby iso14000 » Wed Feb 26, 2014 12:00 am

bonjour,

puis-je humblement suggérer que le ATtiny se voit affubler d'au moins un condensateur de 100nF entre ces petites papattes d'alimentation..... (et pas à 3cm de là)???

A++
tant qu'un auteur sera aussi un modérateur ici (et donc plaignant et juge) je serais un Troll assumé
iso14000

Posts: 3083
Joined: Fri Jan 03, 2014 1:55 pm

Postby iso14000 » Wed Feb 26, 2014 12:00 am

arg!

je viens de regarder en détail....

1 les fils de l'électrode suggèrent un fort courant (pourquoi les fils qui amène le jus des capa ne sont pas du même diamètre?) mais je vois aussi qu'il y a le signal de commande qui passe au travers....

2 il conviendrait peut être de réduire la distance entre les cables d'alim et les prises pour les électrodes (en virant tout ce qui traine à gauche pour le balancer coté micro) ça évitera aussi que les centaines d'ampères qui génèrent du champ magnétique n'induisent des courants dans les composants qui trainent au milieu de cette magnifique boucle....

si je me souviens bien ce design avait germé dans l'esprit de deux jeunes dont Elektor avait fait un reportage dans le biotope ....
tant qu'un auteur sera aussi un modérateur ici (et donc plaignant et juge) je serais un Troll assumé
iso14000

Posts: 3083
Joined: Fri Jan 03, 2014 1:55 pm

Postby escartefigue33 » Wed Feb 26, 2014 12:00 am

Bonjour,
J'ai bien peur que ce truc ne survive pas à la première étincelle , quand je vois la largeur des pistes...
De plus, comme je lai écrit plus haut, une étincelle c'est du métal qui part, alors qu'une soudure c'est du métal qu'on ajoute
Je vous laisse méditer là dessus....

Gérard
escartefigue33

Posts: 2764
Joined: Fri Jan 17, 2014 4:34 pm
