Projet 2x3voies à 95db filtré en actif

[jean-marc plantefève]

Franck,

Je garde le régulateur LT1084. avec en amont seulement 6800µf 105° (en c99) et en aval une R 2ohm en série sur sa sortie, avec en // 10000µf
Et cette R 2 ohms en série sur l'alimentation d'un amplificateur. Par quelle illumination !?

Bien à toi, Jean-Marc.

[quebec]

Le TA 2020 !

maximum ; 12 watts à 10% de distorsion ou 7 watts à 0.1 % ..... pour le 8 ohm et 20 watts pour le 4 ohm

alimentation moins de 15 volts !

Alors ou est la logique !

[jean-marc plantefève]

quebec,

Avec des medium et tweeter à 95dB de sensibilité, et ayant choisi d'utiliser ces amp6, j'imagine que Franck va rarement dépasser les 8W@8R (0.1% de DHT max, alim à 13.5V). Quant à l'alimentation asymétrique à basse tension, n'oublie pas que le TA2020 fonctionne en bridgé.

[Franck34000]

Bonsoir Francis et Jean-Marc,

Vous m'apportez des conseils complémentaires .
Cependant, je vois bien qu'il vous manque des infos, milles excuses !

Le Tripath2020 est alimenté par un condo de 2200µf (en c1819 sur le PDF) planté au centre du PCB (visible sur l'image) .
( ce sont les les 2x180µf en bas à droite sur le schéma, modifié en 1x2200µf sur le kit )
Oui Jean-Marc, je vais déporter l'alim avec sa régulation . Après la lecture de la page 8 du PDF de l'amp6 de Jan Fredriksson .
On y voit le 0,1µf dont tu parle et que je vais enlever [en sortie du régulateur (en c102)] . Note qu'il y a 2200µf en aval .

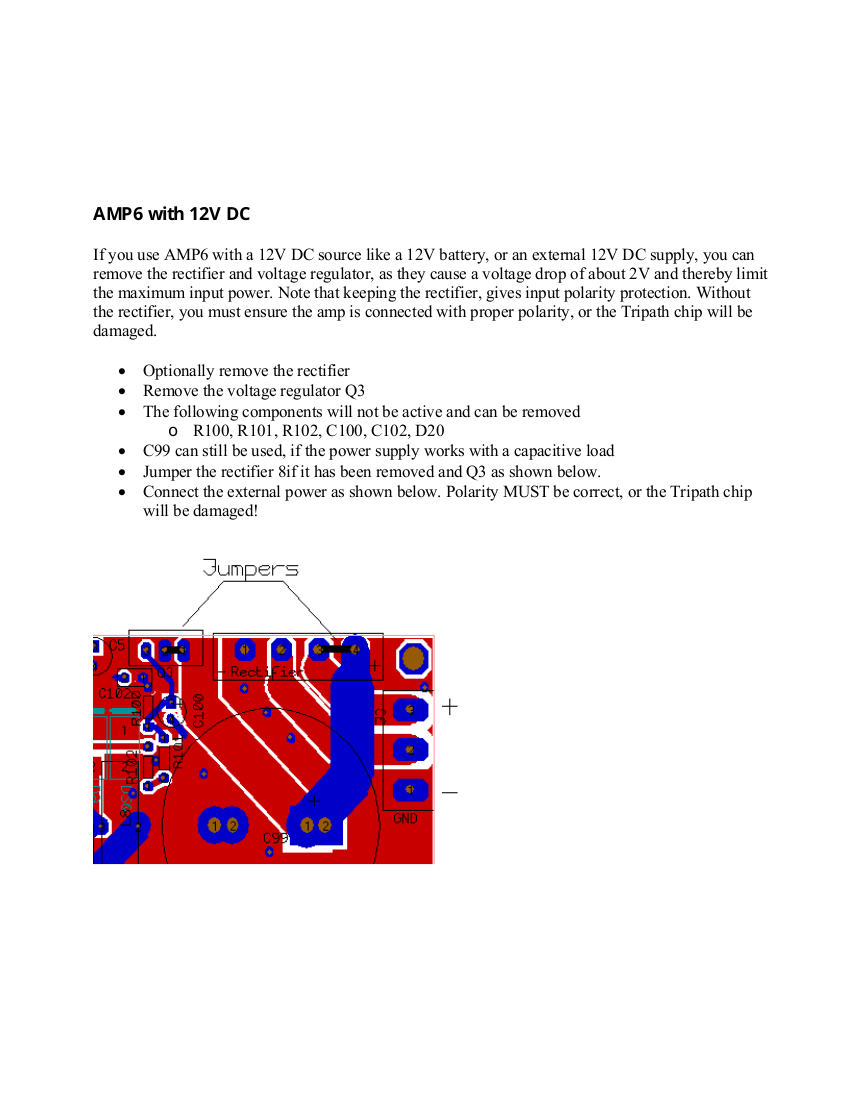

page8_Assembly instructions AMP6

AI_AMP6_1.pdf

Assembly instructions AMP6 V1.0© 41Hz Audio / Jan Fredriksson. Version 0.1

(169.56 KiB) Downloaded 28 times

Francis,
Le condo local est le 2200µf (en c1819 sur le PDF) . En amont, je crée une alim. en Pi . Avec, en remontant 10000µf, R2ohm, régulateur, 6800µf, R-core 80va .
Le 2200µf devient un condo de découplage .
J'essaie de retrouver le schéma complet, donné aux clients de l'amp6, mais il est perdue dans un disque dur "crashé" .
C'est pas facile, son site " 41Hz" à complétement disparu du web .

Jean-Marc,

Et cette R 2 ohms en série sur l'alimentation d'un amplificateur. Par quelle illumination !?

Principalement ,je me promène Jean-Marc. Je me promène et j'étudie la réification, et puis je lis un peu ici ! (humour)

Quebec,
L'alim. des Tripath sera de 14,5v asymétrique .

Cordialement
Franck
_

[jean-marc plantefève]

Franck,

Oui Jean-Marc, je vais déporter l'alim avec sa régulation.

Avec la R de 2 ohms en série et un condensateur de découplage qui passe à 2200µF.
Je me demande si tu as bien décodé cette page 8...

Qu'importe, décision bien notée.

[Franck34000]

Bonsoir Jean-Marc,

Qu'est-ce qui devrait me chiffonner sur cette page 8 ?
Il y aura une R de 2 ohms en série avec 10000µf en // en sortie de régulateur, et plus loin sur le PCB 2200µf au pieds du Tripath2020 .

Cordialement
Franck
_

[quebec]

Salut Frank
.... non Frank , le 2200 uF c'est le condensateur qui alimente directement le tripath ( en plus il y a des très petit condo tout près des mosfet ). La régulation va filtré amplement le voltage si le voltage avant le régulateur est beaucoup plus élevé , disons au moins 50% de plus que le voltage du Tripath et je trouve que 4,700 uF aurait été suffisant , mais bon un plus gros ça parait bien ! .... le Tripath a juste besoin de 1 amp .

Moi pour 1 amp j'aurai mis un simple pont avec des diodes Schottky .... temps de recouvrement de seulement 1 ns.

J'ai beaucoup d'ampli Tripath mais un peu plus puissant ..... pour avoir une bonne sensation de dynamique ... un son pétillant . Si votre local est pas trop grand et pour de la musique non rock , ça peut .... peut-être aller .

===========================

Jean Marc

Les Tripath 8 ohm sont en BTL ..... Boot Tail Long ( je crois )

les versions 4 ohm eux sont bridgé

[Franck34000]

Salut quebec,

non Frank , le 2200 uF c'est le condensateur qui alimente directement le tripath

Et OUI ! Et DONC c'est plutôt OUI que tu aurait du écrire, parce-que comme je l'ai dit, le 2200µf est au pieds du Tripath2020 .

Navré, Je ne comprends pas ce que tu écris ensuite .
[ mon commentaire: de toutes les façons, le Tripath2020 est en BTL nativement ( les sorties "masse" ne sont pas communes ). Il est donc impossible de le "bridger" sous peine de destruction ! ] .

Cordialement
Franck
_

[jean-marc plantefève]

Bonjour Franck,

Qu'est-ce qui devrait me chiffonner sur cette page 8 ?
Rien. Je signalerais simplement que cette page évoque la non pertinence de l'implantation du régulateur quand l'alimentation en amont du PCB est déjà régulée (ou quand elle est une batterie). Mais cette page ne propose pas le déport du LM1084 en amélioration comme tu sembles le penser. D'ailleurs, les figures 12 et 13 de ce document TI suggère plutôt la proximité du régulateur à la charge (ici le TA2020). Insérer un filtrage 2R-10000µ, c'est conduire à une gigue de l'alimentation du Tripath, dommage alors qu'il y a normalement régulation.

Il y aura une R de 2 ohms en série avec 10000µf en // en sortie de régulateur, et plus loin sur le PCB 2200µf au pieds du Tripath2020
Oui, j'ai bien compris que la décision est malgré tout prise.

de toutes les façons, le Tripath2020 est en BTL nativement ( les sorties "masse" ne sont pas communes ). Il est donc impossible de le "bridger" sous peine de destruction !
!? BTL = 2 sorties bridgés. Ce qui permet une basse tension asymétrique (une batterie par ex.). L'impossible, serait de "surbridger" deux BTL, comme ceux du TA2020.

Bien à toi, Jean-Marc.

[quebec]

Donc Frank , c'est déjà assez filtrer avec ce qu'il y a sur le board , c'est pas nécessaire d'en rajouter . Il suffit de mettre un transfo de qualité pour avoir le moins de bruit possible et de changer les condensateurs d'entré ...... c'est tout !
