Zweiseitige Platinen

[021aet04]

Hallo Zusammen,

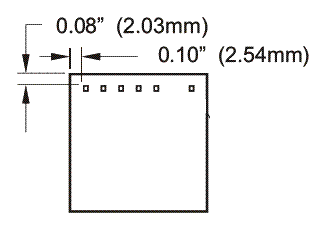

ich benötige für eine Platine Durchkontaktierungen, was könnte ich verwenden. einfach ein Stück Draht durchstecken und verlöten geht nicht. Der Anschluss des Bauteils ist unter dem Bauteil. Anschluss des Bauteils im Anhang. Muss auf Ober- und Unterseite verlöten.

[karlheinz11]

ein rausrouten für die Unterseite ist nicht möglich? bis jetzt behelfe ich mir hier noch damit das ich für solche (bga) Bauteile eine kleine extra Platine fertige und die auf einen Dil-Sockel adaptiere. okay mit steigender Frequenz wird es immer fraglicher aber da ist dann bestimmt auch nicht mehr der Profiler geeignet für die Leiterkarte.

Gruß
Karl-Heinz

[021aet04]

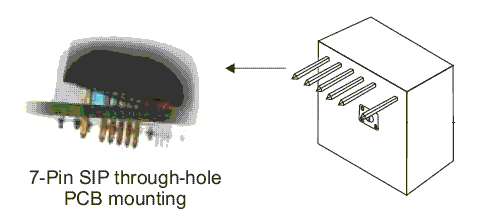

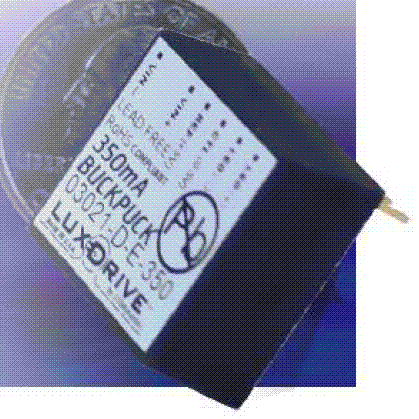

Das Bauteil ist ein Led Treiber mit SIP-Anschluss

[karlheinz11]

warum nimmst Du dort keinen flachen Dil-Sockel mit gedrehten Kontakten, würde ihn dann mit einem Kabelbinder mechanisch am Sockel befestigen. Kann sein das Du die Anschlußpins des Treiber etwas einkürzen solltest.

Wenn Dir das ganze zuweit aufbaut nimm Dir einen Dil/SMD-Sockel, z.B. bei Reichelt oder Conrad, drückst Dir die Kontakte raus und lötest die direkt in die Leiterkarte- die gibt es auch einzeln im Grut zukaufen.

Gruß
Karl-Heinz

P.s.: warum willst Du die überhaupt oben anlöten? Auf dem Toplayer kannst Du doch vom Bottomlayer dann an anderer Stelle wieder hoch.z.B.: am nächsten Widerstand dann brauchtest nichtmal extra Drill.

[shay]

Hallo zusammen,

wer "echte" Durchkontakte haben will ohne Chemie der kann die Werkzeuge von Bungard verwenden.

Informationen entweder bei
http://www.bungard.de
und dann "Durchkontaktierung" anklicken und dann "Favorit"
oder unter
http://www.conrad.de und dort nach "Bungard" suchen.

Das ganze ist vielleicht für Hobby Bastler etwas zu teuer, wenn man ab und zu mal eine Durchkontaktierung benötigt.

Gruß
Gerd

[021aet04]

Danke für die vielen Antworten.
Am besten gefällt mir die Lösung mit den Nieten, jedoch sind diese sehr teuer. Im Prinzip braucht man nur die Nieten. Mit 2 Körner würde das sicher auch funktionieren. Ich habe die Platine etwas geändert, und die Leiterbahnen herausgeführt. Es gefällt mir nicht so gut wie mit Nieten. Aber was solls. Fotos der Platine werde ich nachbringen.

[sudar]

Hallo Peter
ich habe nochmals eine Frage an Dich! Du gravierst immer so sauber -PK- ein. Hattest du das mit Eagle auch hingekriegt...der converter scheint nur eine rechteck zu exportieren... oder mach ich das falsch?

Gruss Lukacs

[pk1]

Hallo Lukacs,

diese Platine

http://www.elektor.de/Uploads/Cache/Forum/Posts/080915001907.Top.resized.454x0.jpg

entstand vor zwei Jahren mit Eagle+Profiler.ulp.
Die Buchstaben wurden dabei wie Leiterbahnen behandelt. An die Geschichte mit den Rechtecken erinnere ich mich schwach: Es ist nicht egal, ob Schriften proportional, fixed oder als Vektorfont angelegt werden. Proportionalschrift sieht zwar besser aus, funktioniert aber nicht; auch in der Bildschirmdarstellung gibt es damit zoomabhängige Formatierungsprobleme.

Schöne Ostern wünscht

Peter

[shay]

Hallo,

Text fräsen mit dem Eagle UPL „pcb_profiler“.

Wenn der Text wie bei der Isolation gefräst werden soll, dann muss wie er den Font „Vector“ haben, ansonsten wird nur ein Rechteck gefräst oder geplottet. Buchstaben werden umrundet gefräst.
Dieser Font wird auch verwendet beim Photoplotten.

Wenn zusätzlicher Text gefräst werden soll, Neutralefaser wird gefräst, dann kann er auf einer zusätzlichen Ebene eingefügt werden. Welche Ebenen vom Programm verwendet werden sollen, werden im Setup unter „Isolation“ „Text fräsen“ eingestellt.

Anbei noch eine WinZip Datei mit einem Beispiel in dem Texte verwendet werden.

Gruß
Gerd

[sudar]

Hallo zusammen
Danke für eure Antworten.
Nun habe ich es raus: Vector Fonts kann man auf den Bottom Layer legen, Proportional fonts MUSS man auf den Layer bTest (Layer 38) legen damit sie funktionieren!!!

Gruss Lukacs
