Spannungs-Stabilisierung mit NPN Transistor

Leser helfen Lesern

Postby benarandres » Thu Jan 26, 2012 12:00 am

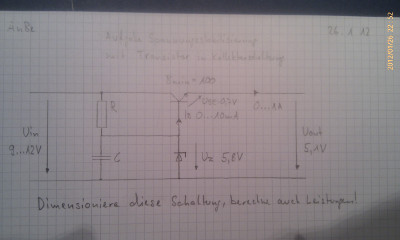

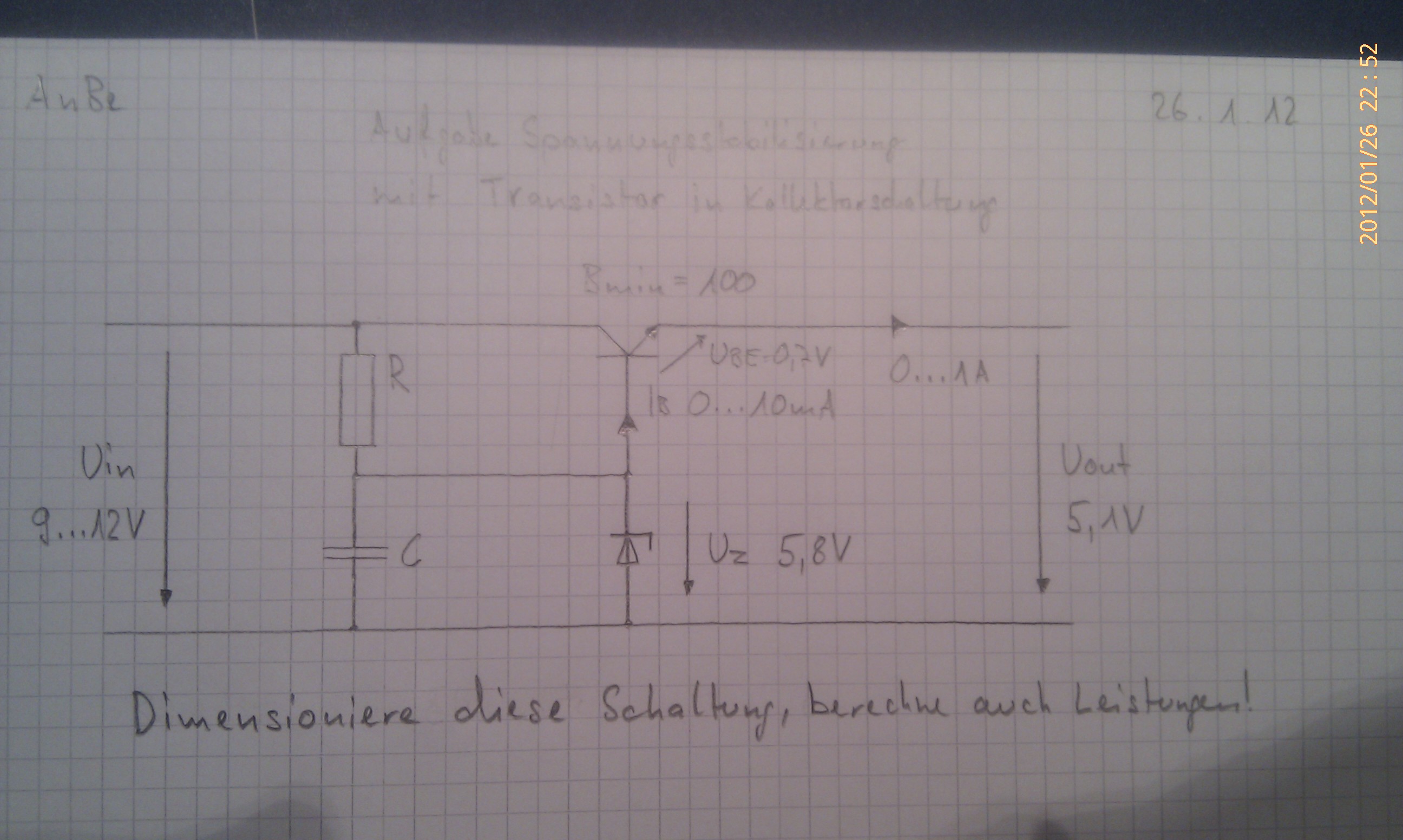

Hallo Leute! Ich habe eine Dimensionierung, welche ich nicht ganz lösen kann! Im Foto könnt Ihr diese Schaltung betrachten. Könnt Ihr mir die noch nicht berechneten Elemente berechnen? Ich bedanke mich jetzt schon!
--------------------------------------------------------------------------------
Hello people! I have a dimension which I can not solve all! In the photo you can look at this circuit. Can you help me calculate the uncalculated items? I want to thank already!
Attachments
benarandres

Posts: 1
Joined: Fri Jan 03, 2014 1:47 pm

Postby burkhard kainka » Sat Jan 28, 2012 12:00 am

Ich würde es so machen:
Der Strom durch R muss bei der kleinsten Spannung mindestens 10 mA sein. Die Spannung an R ist dann 9V-5,8V=3,2V. R=3,2V/10mA=320 Ohm. Besser etwas kleiner, z.B. 270 R, damit im Grenzbereich noch etwas Strom durch die Z-Diode übrig bleibt.

Bei U=12V fließt dann 6,2V/270R=23mA, Leistung an R ist 6,2V=23mA=143mW.

An der Z-Diode bei Ausgangsstrom Null ist die Leistung: P=5,8V*23mA=133mW.

Die Leistung am Transistor ist maximal bei 1 A und 12 V rein. Zwischen C und E liegt 12V-5,1V=6,9V. P = 5,9V * 1A = 5,9W. Achtung heiß!
