Un ampli 300 B SE SRPP deux étages à liaison directe

[guytou]

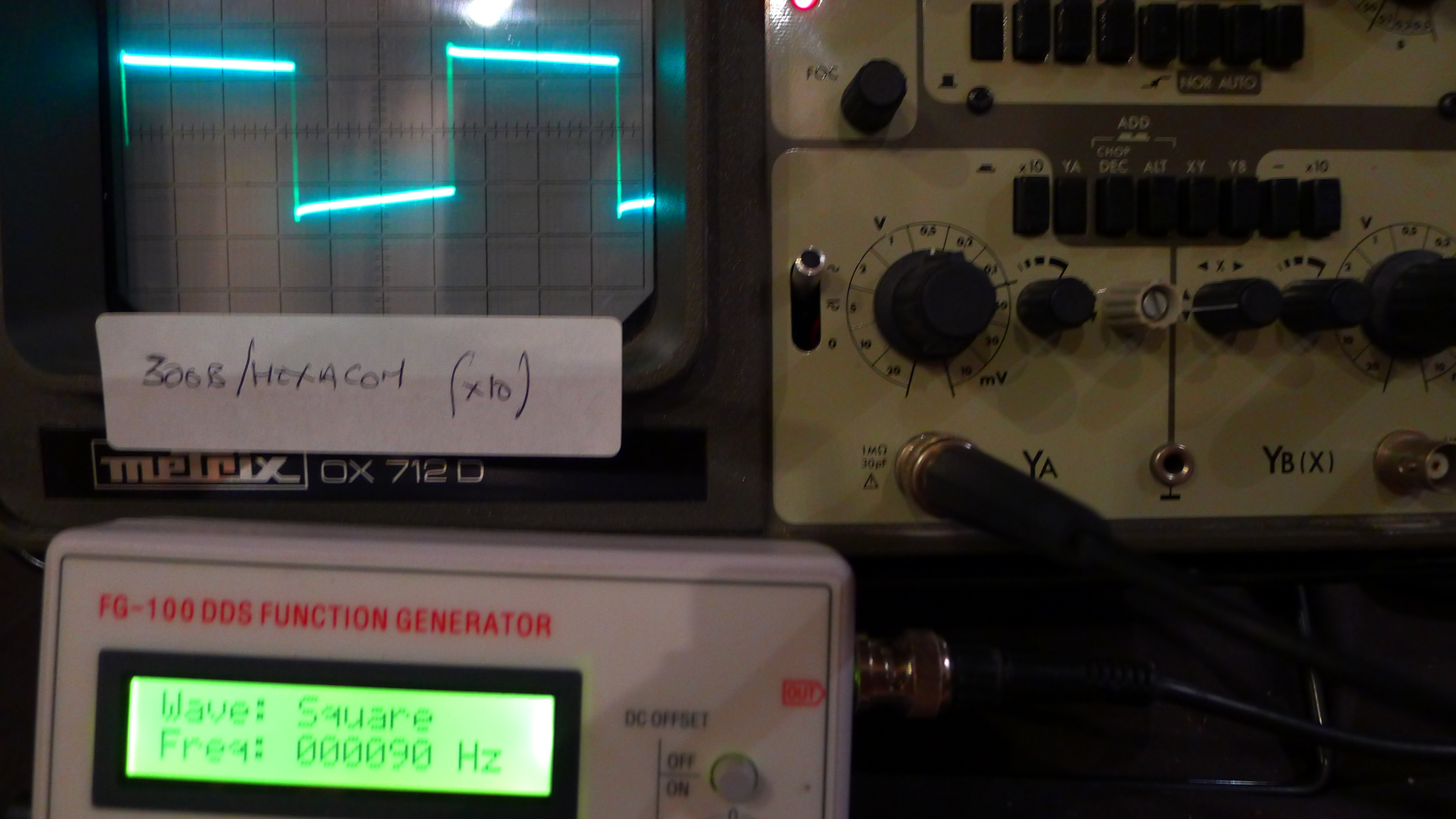

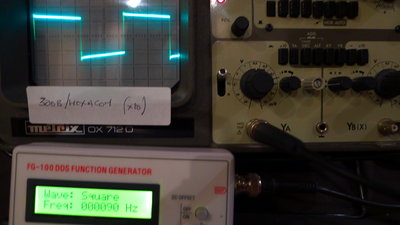

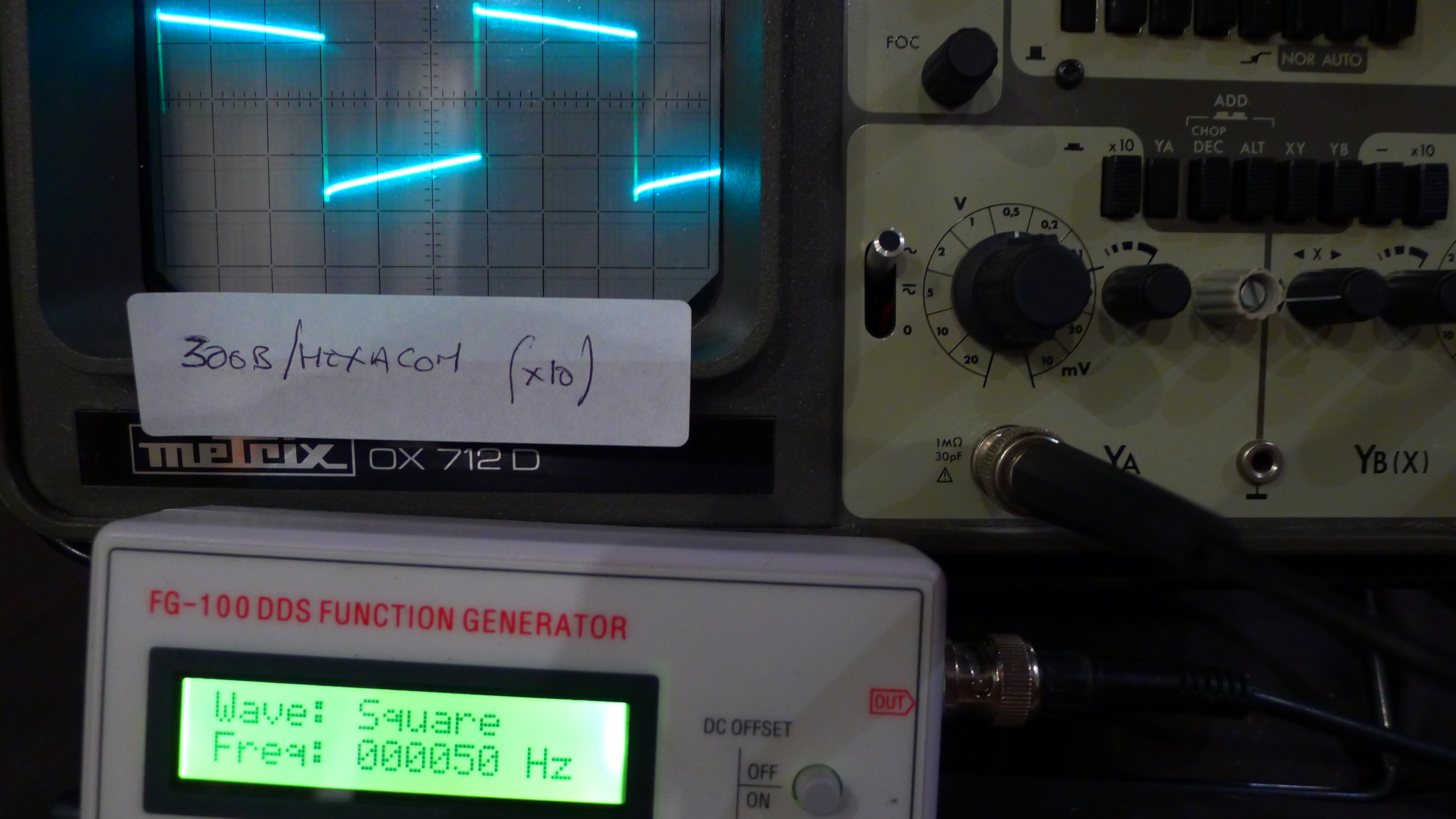

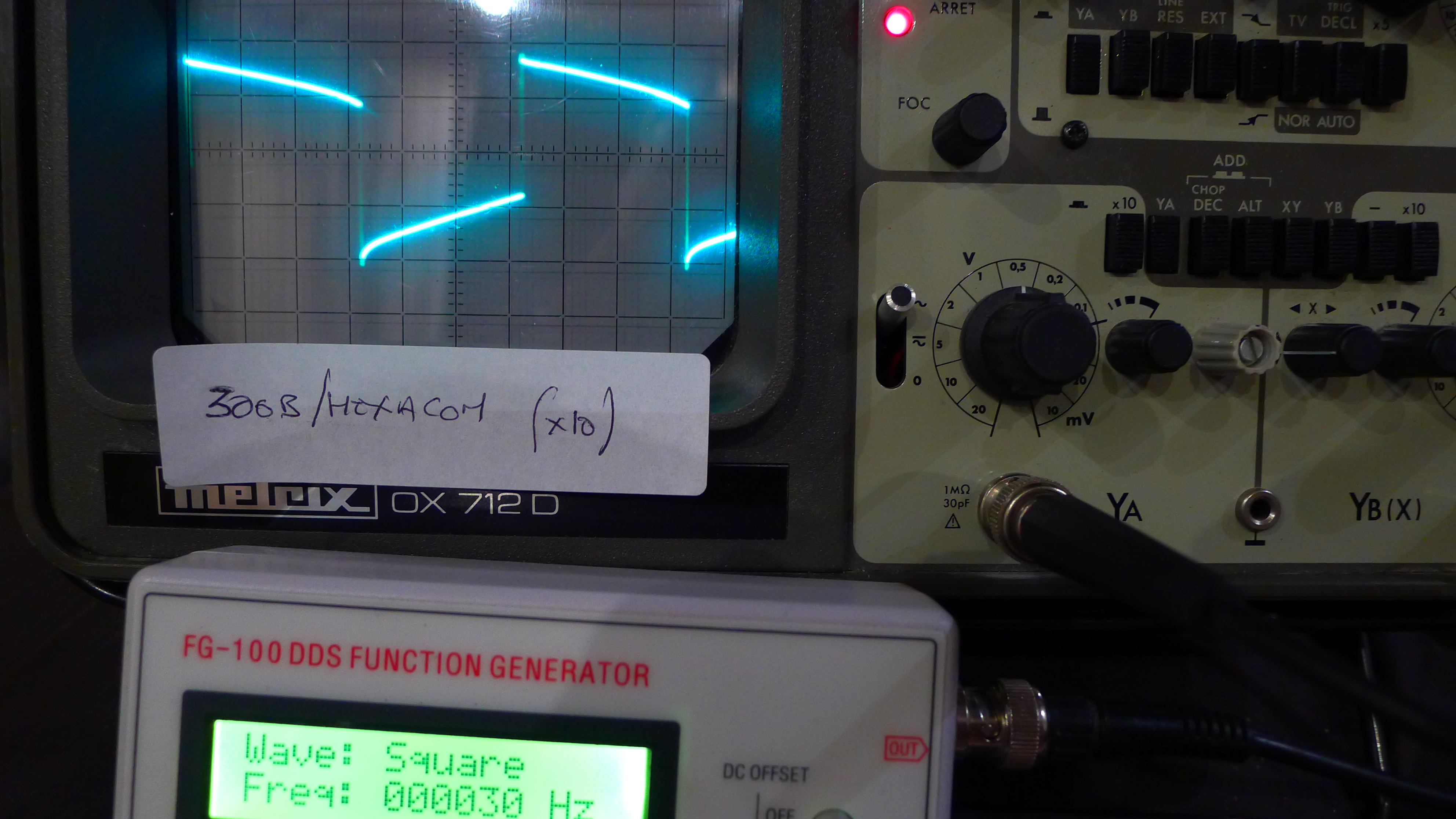

...les carrés en sortie d'ampli , un à 90 Hz que je trouve assez chouette ,le palier est bien horizontal pour un ampli à tubes je trouve , puis à 50 et 30 Hz :

[guytou]

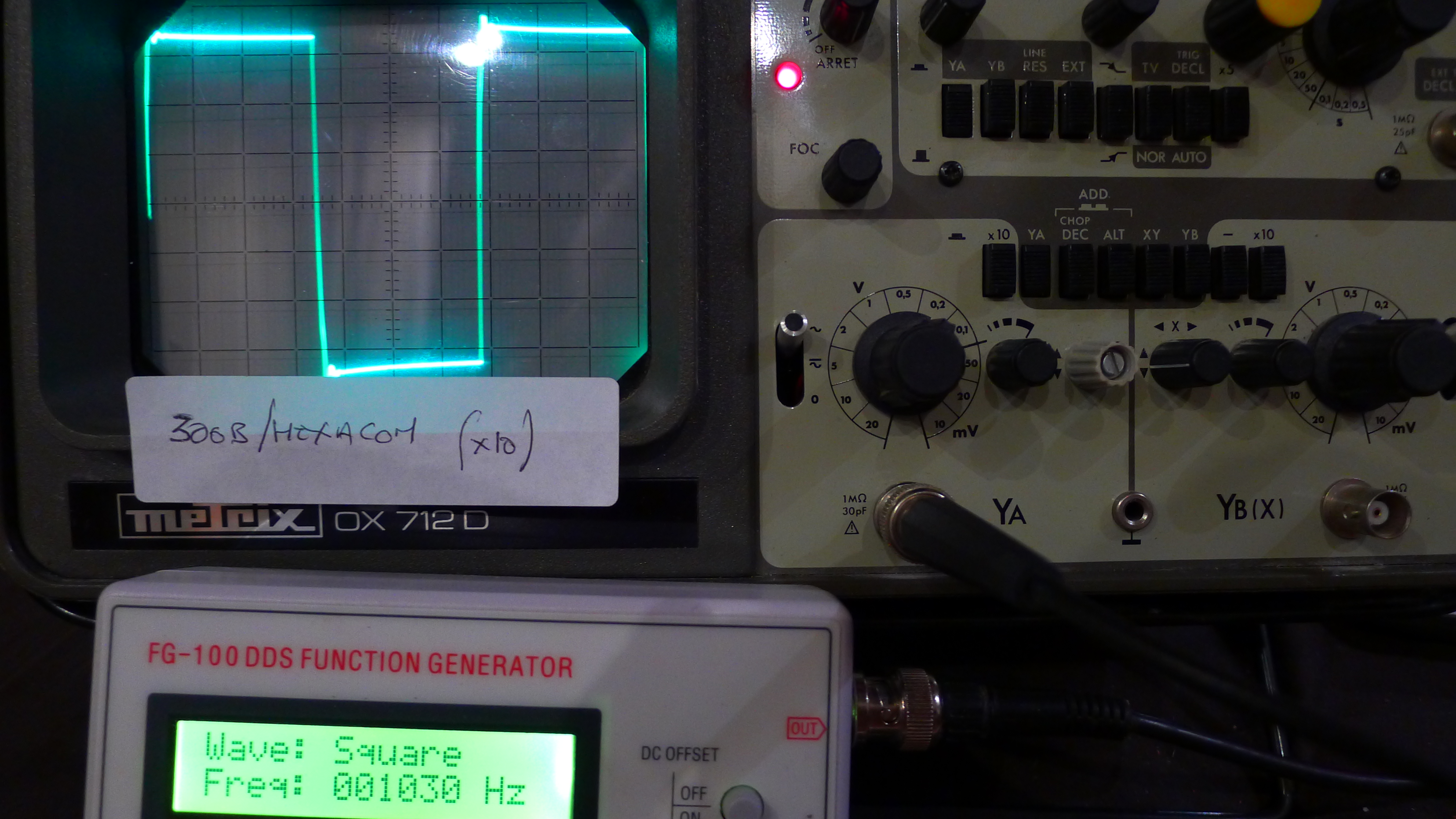

... pour finir , le carré à 1000 Hz . J'ai aussi fait quelques mesures de distortion avec mon distortiomètre LEA EHD 50 et le petit géné chinois , celui-ci fait à peu prés un demi pour cent entre 200 Hz et 10 000 Hz , en deçà et au delà ça grimpe pas mal . Quoi qu'il en soit , entre 200 et 10 000 Hz , j'obtiens en sortie d'ampli 2,5 % pour 2 V cac en entrée , auxquels il faut soustraire la distortion du géné .

[guytou]

Bonjour à tous , une petite mise à jour au sujet de cet ampll , j'ai réalisé quelques modifs/optimisations dont voici la liste :

- dépose de l'alim d'origine , qui ne servait plus qu'au chauffage , et remplacement par trois blocs à découpage Ducrocq ( deux de 5V pour les 300B , et un de 6,3V pour les 6SL7 ) .

- dans l'espace ainsi libéré , perçage et pose de deux polypro de 650 µF AVX pour le découplage HT des 300B .

- les anciens Wima de 195 µF passent au découplage HT de l'étage d'entrée ( j'en ai déplacé un , avec reperçage à 51 mm, pour pouvoir boucler au plus près du tube d'entrée ) .

plus quelques bricoles : recablage un peu plus au propre , remplacement de résistances ( Vishay RCH50 pour les cathodes 300B , Amtrans pour les cathodes 6SL7 ) ...

[guytou]

... question écoute , le plus impressionnant c'est le silence absolument total à l'allumage et entre les morceaux , c'est incroyable ce que ça nettoie le son . Du coup et peut-être grâce à ce silence , tout ce que je lui reprochais a disparu : médium un peu coincoin , aigue court ... C'est la première fois que j'ai un ampli à tubes aussi silencieux , et qui je crois marche aussi bien , il y a pour moi une immédiateté des attaques , une stabilité granitique du son , qui est directement liée à l'absence de condensateur de liaison . On entend souvent , tel condensateur sonne comme ci , tel autre sonne comme ça , mais où est la vérité ? Le condensateur de liaison , ça ne doit pas être une épice .

Il me reste beaucoup de choses à faire en attendant les composants pour la nouvelle alim 300B : diodes rapides pour les alims de l'étage d'entrée , je veux essayer aussi une alim d'entrée à vide , que je suis en train de faire .J'ai aussi essayé de mettre un 47000 µF/16V en sortie du module Ducrocq 5V , mais apparament ça l'empêche de démarrer .

[guytou]

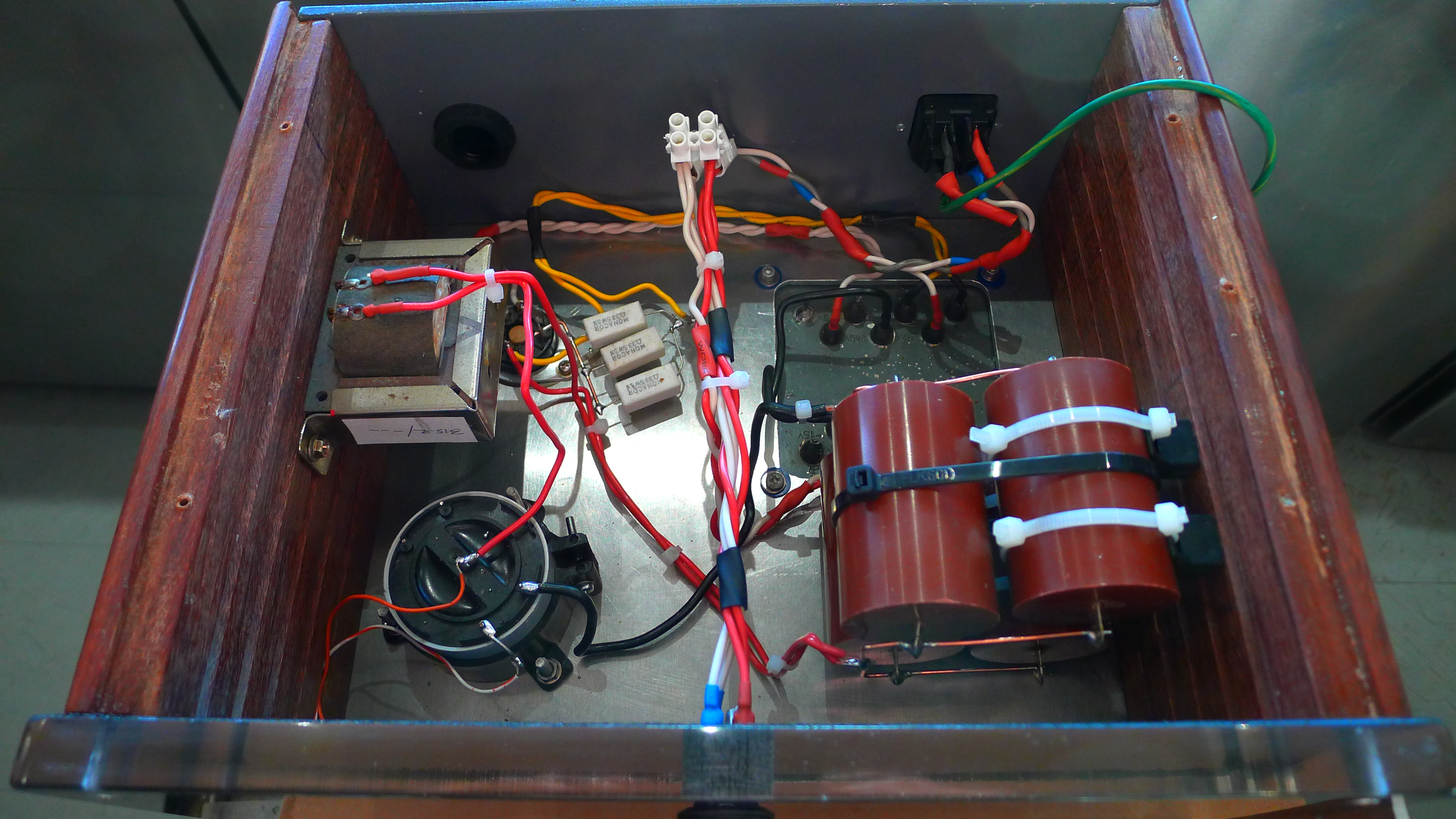

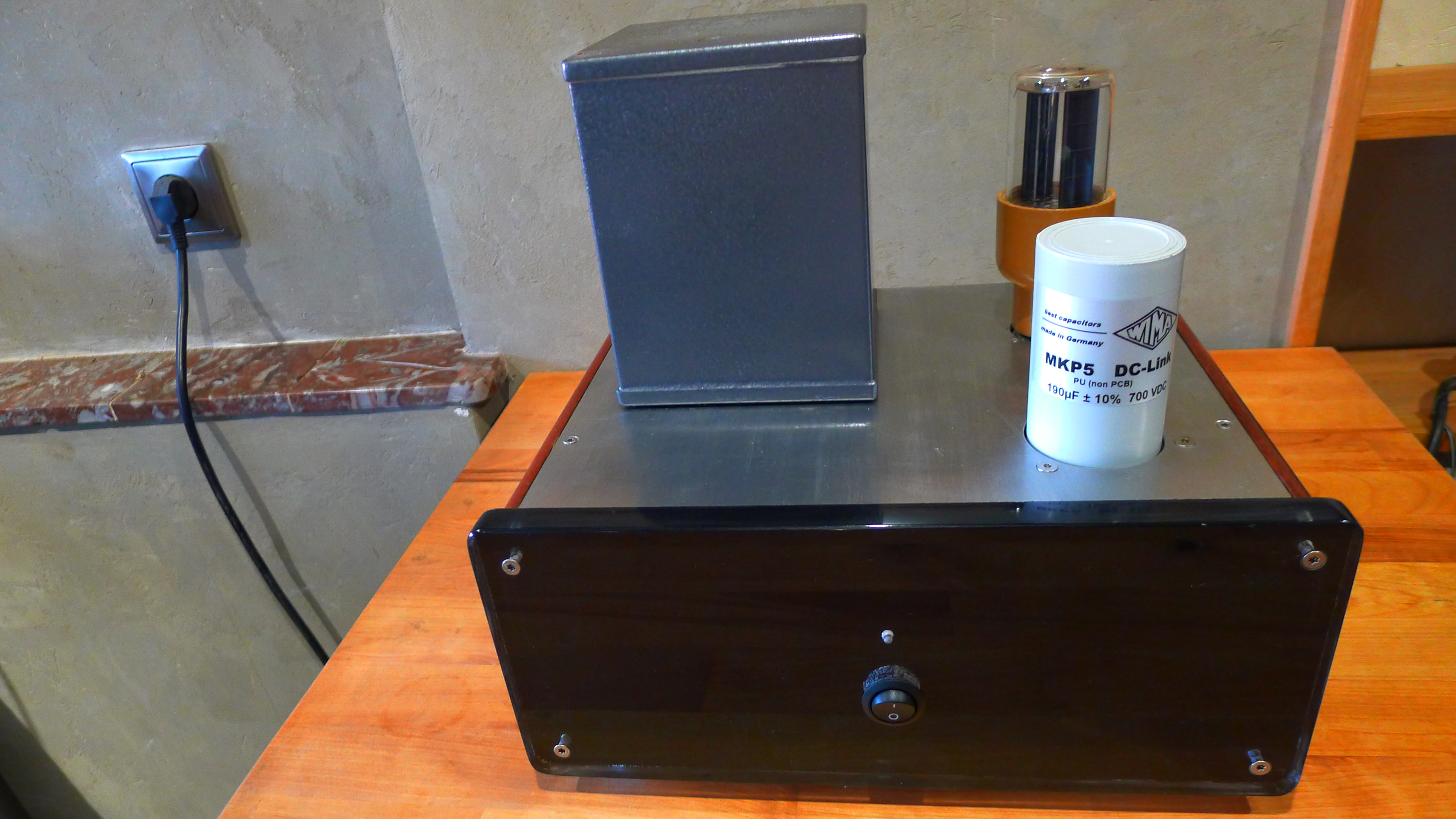

Bonsoir à tous , deux photos d'une alim à vide que je viens de terminer , secondaire 2x250 V , 5R4 WGY , 4µF en tête , une self de quelques Henrys , et 195 µF polypro . Cette alim sort 320 V sous les 10 mA de la LED de façade . Elle me servira quand je modifierai les points de fonctionnement de l'ampli , où je vise dans les 200 v sur l'anode des 6 SL 7 d'entrée :

[guytou]

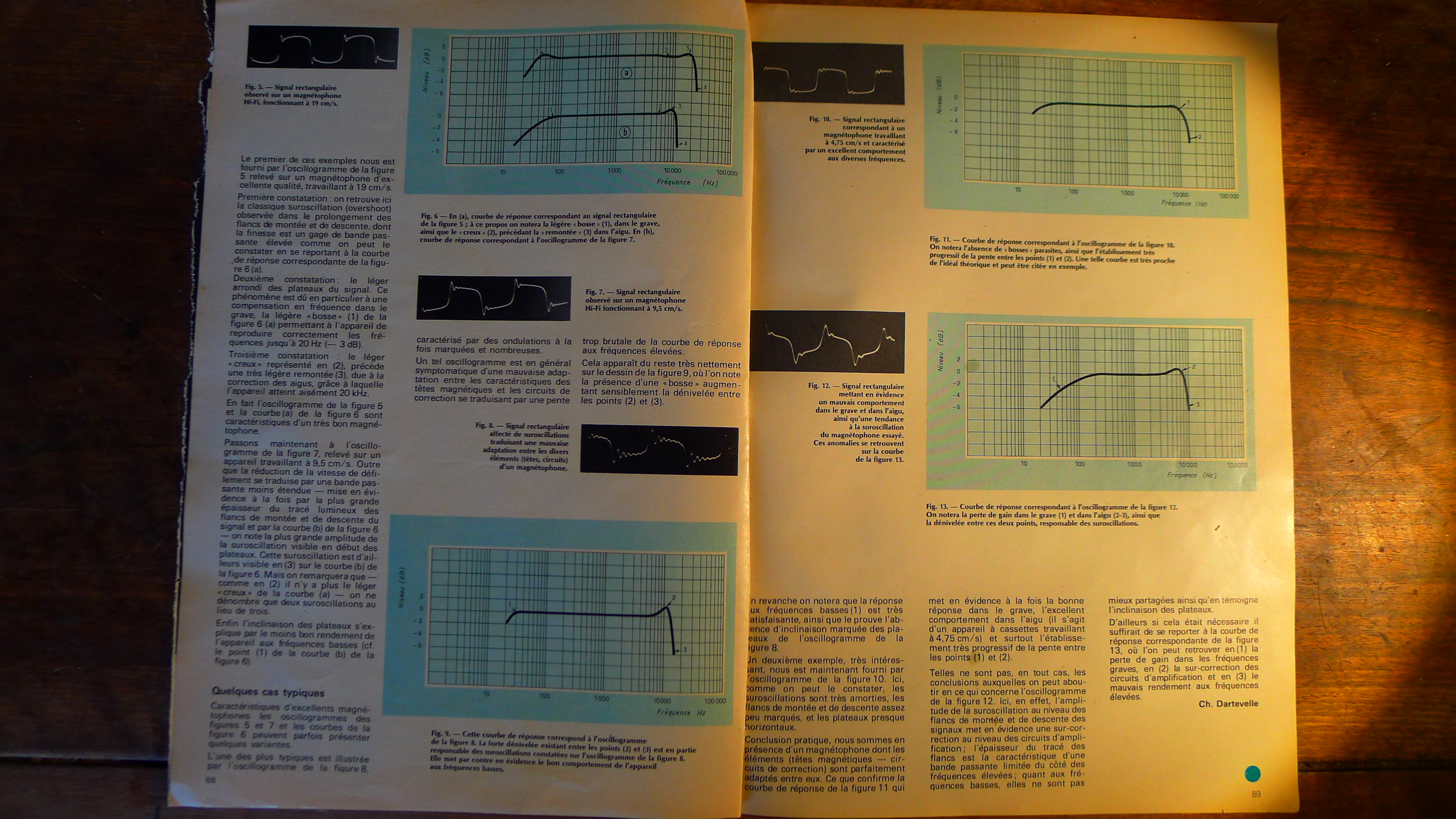

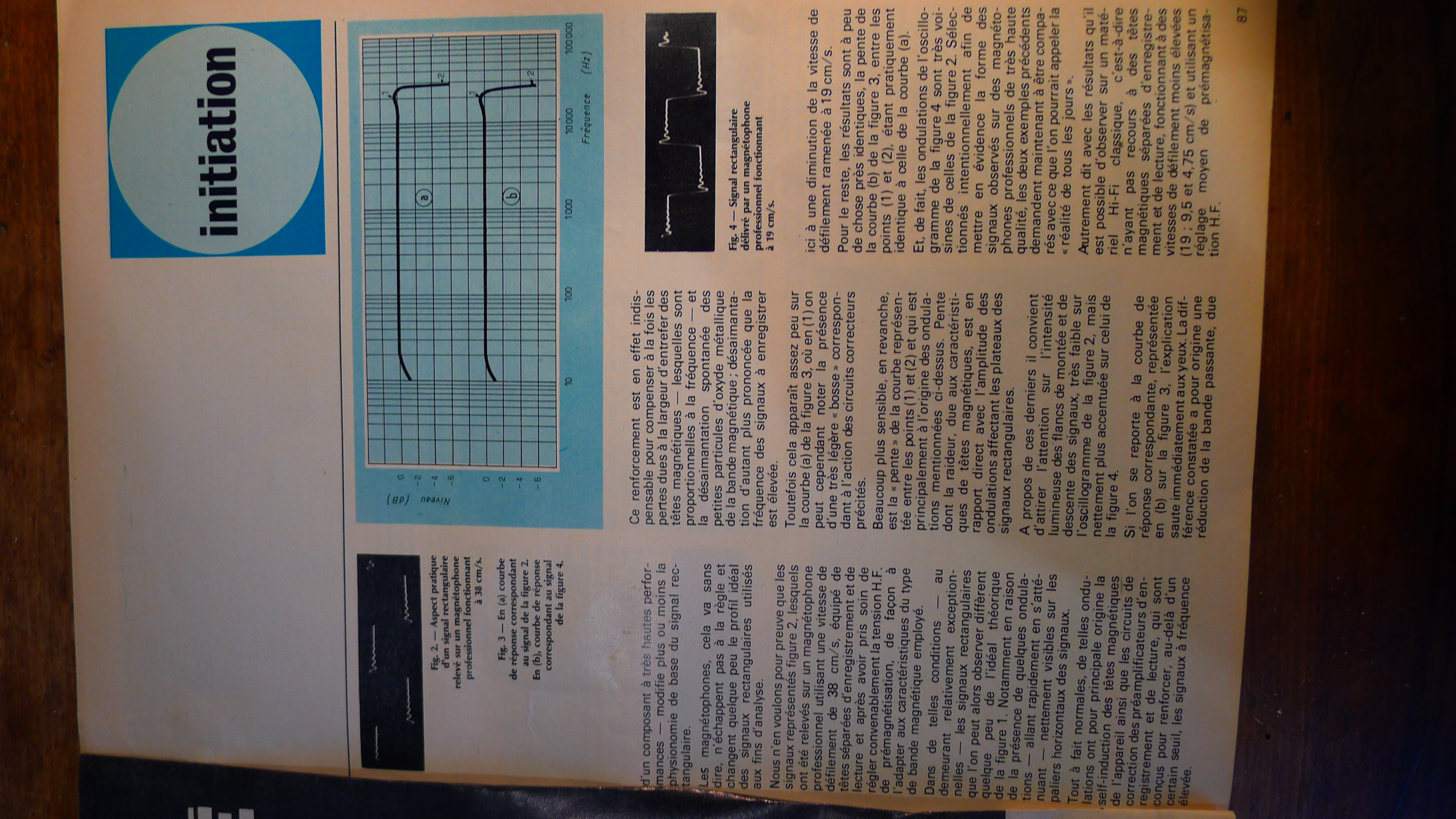

.... Suite à mon questionnement sur l'interprétation des signaux carrés, j'ai retrouvé un vieil article paru dans la Revue du Son , je crois , que voici .

Bien entendu ,si c'est problématique pour des ayants-droit ou la modération , je le retirerai .

[guytou]

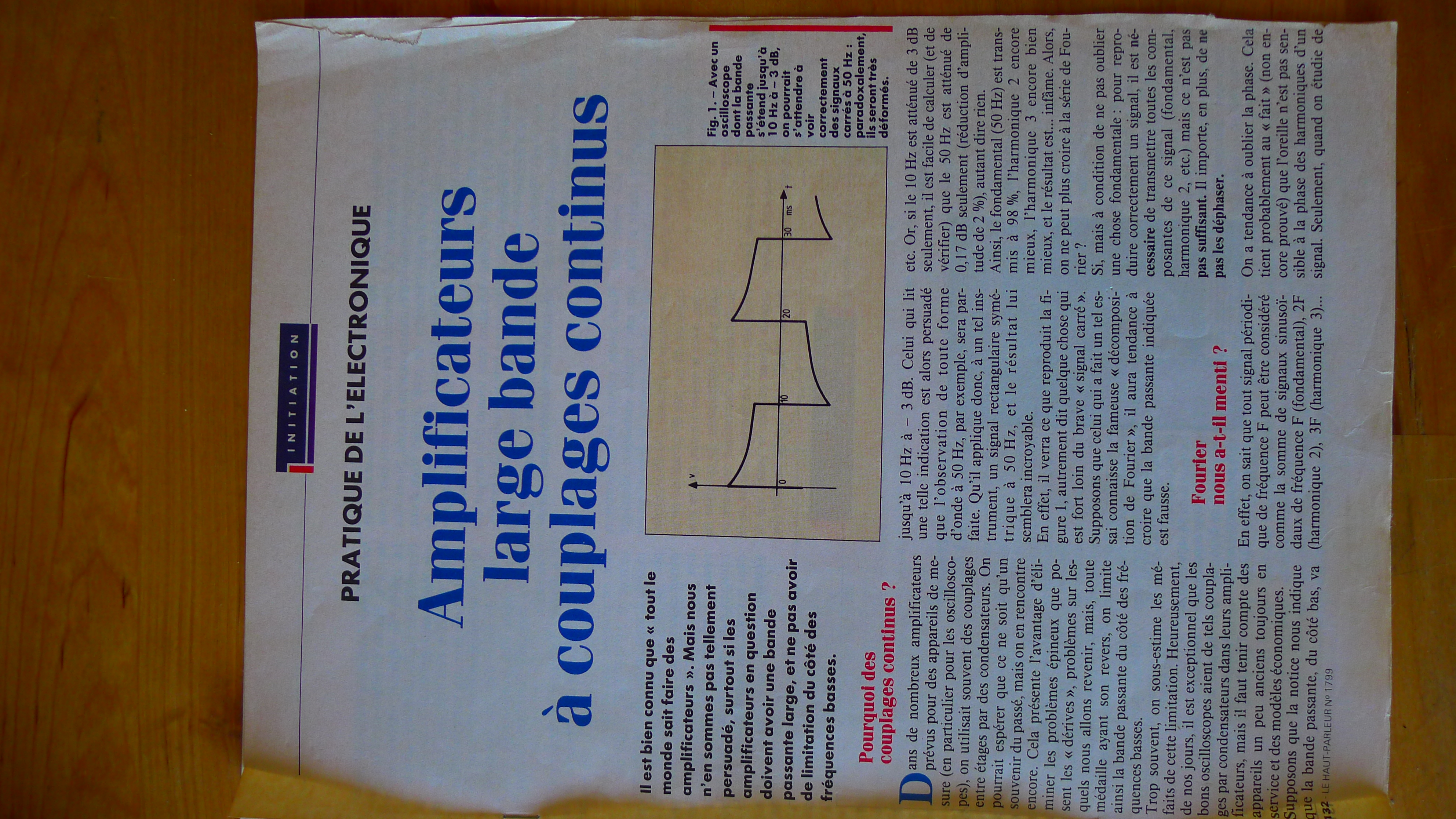

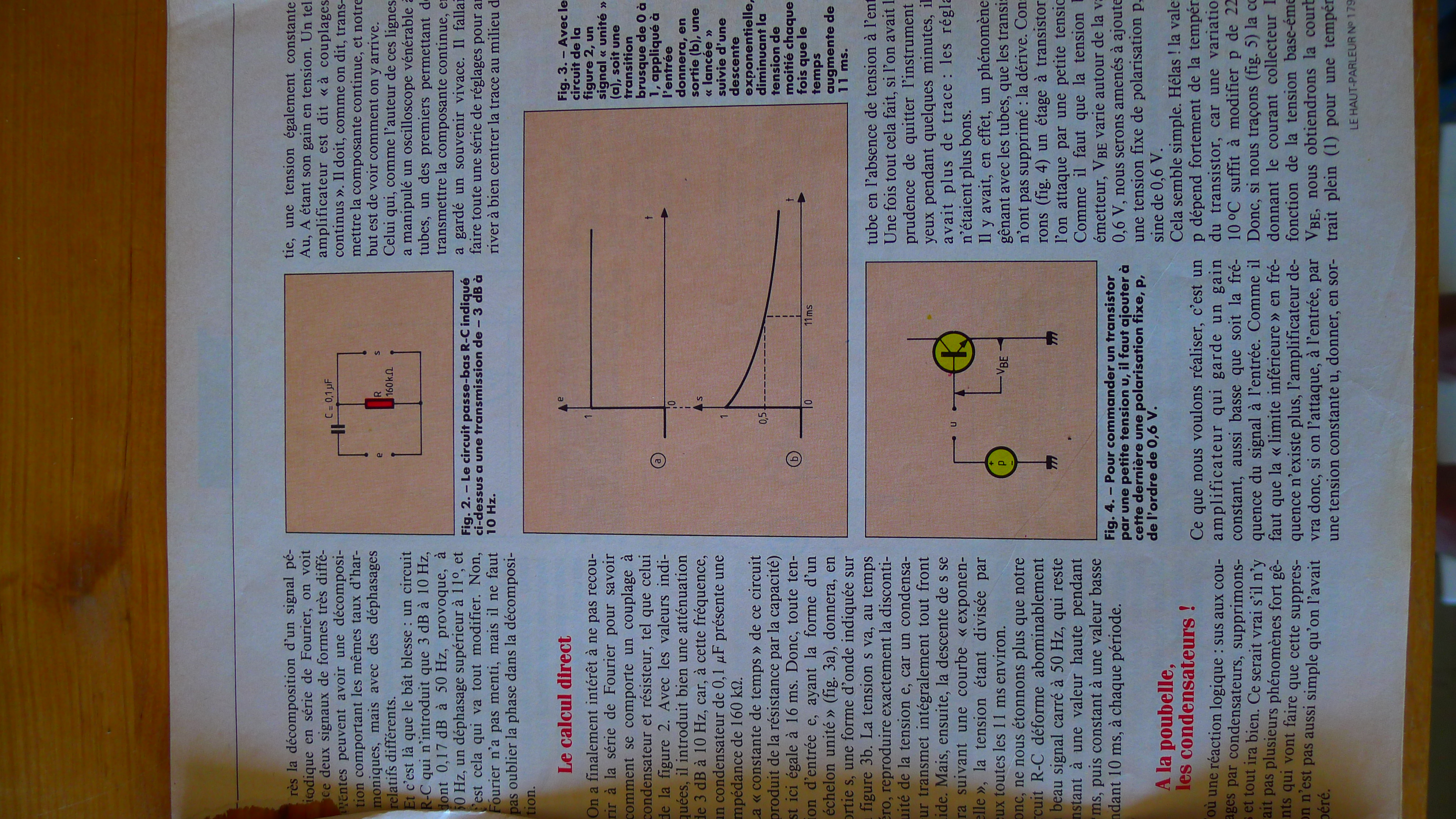

... et au sujet des bienfaits ( ou pas ... ) de la liaison directe , un article de J.P. Oehmichen paru dans le Haut-parleur :

[guytou]

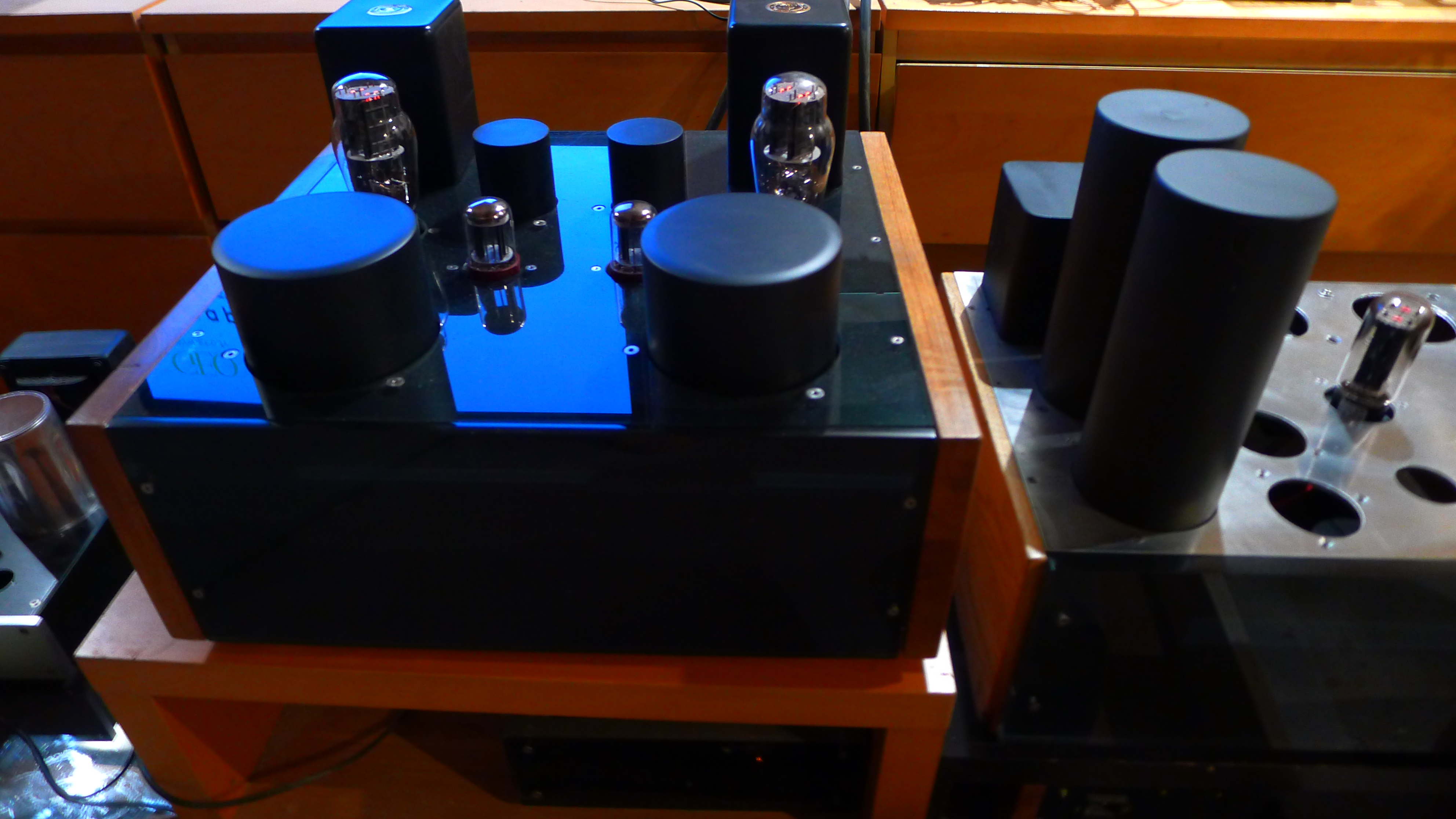

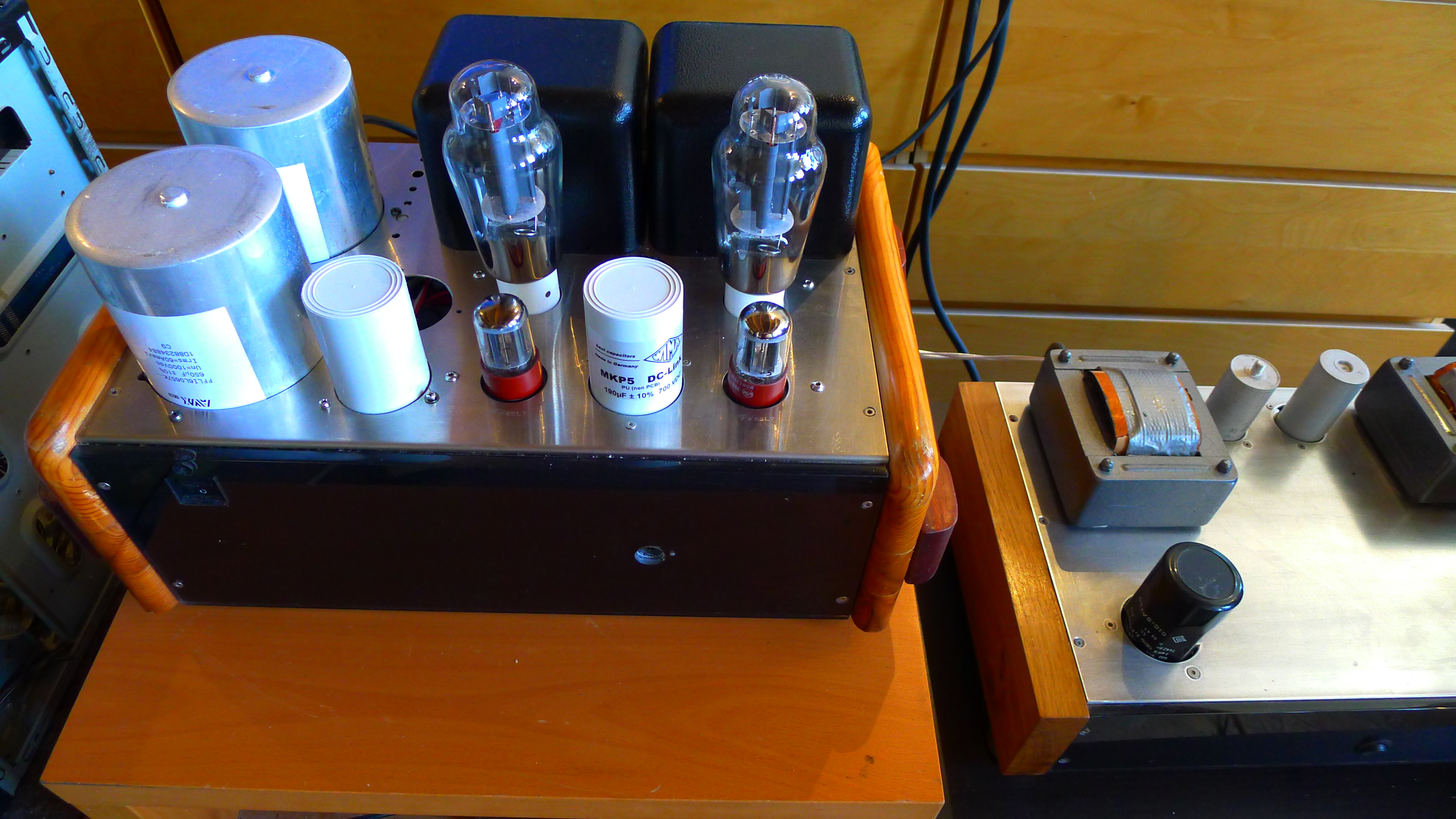

Bonsoir à tous , et meilleurs voeux pour 2019 . L'ampli 300B que j'ai présenté étant reparti chez son propriétaire , je me suis retrouvé un peu frustré , il me manquait . Du coup j'ai repris mes blocs à 6B4G shéma Morrison que j'avais fait en vitesse dans des chassis trop petits , et j'ai tout refait en appliquant des principes qui me tiennent à coeur :

- Un chassis stéréo uniquement pour les étages d'amplification : pas de secteur dedans qui pourrait polluer .

- Autant de chassis alim qu'il est nécéssaire : en tout je me retrouve avec quatre chassis : un chassis alim puissance , à gauche sur la photo , un chassis alim pilote , dont on voit un bout en bas à droite , et encore un chassis pour les chauffages

- Aucun condensateur chimique , c'est plus facile maintenant , on trouve les gros polypro à pas trop cher . spécial dédicace à Benoit ( bengug ) qui nous a donné un bon lien .

L'engin :

[guytou]

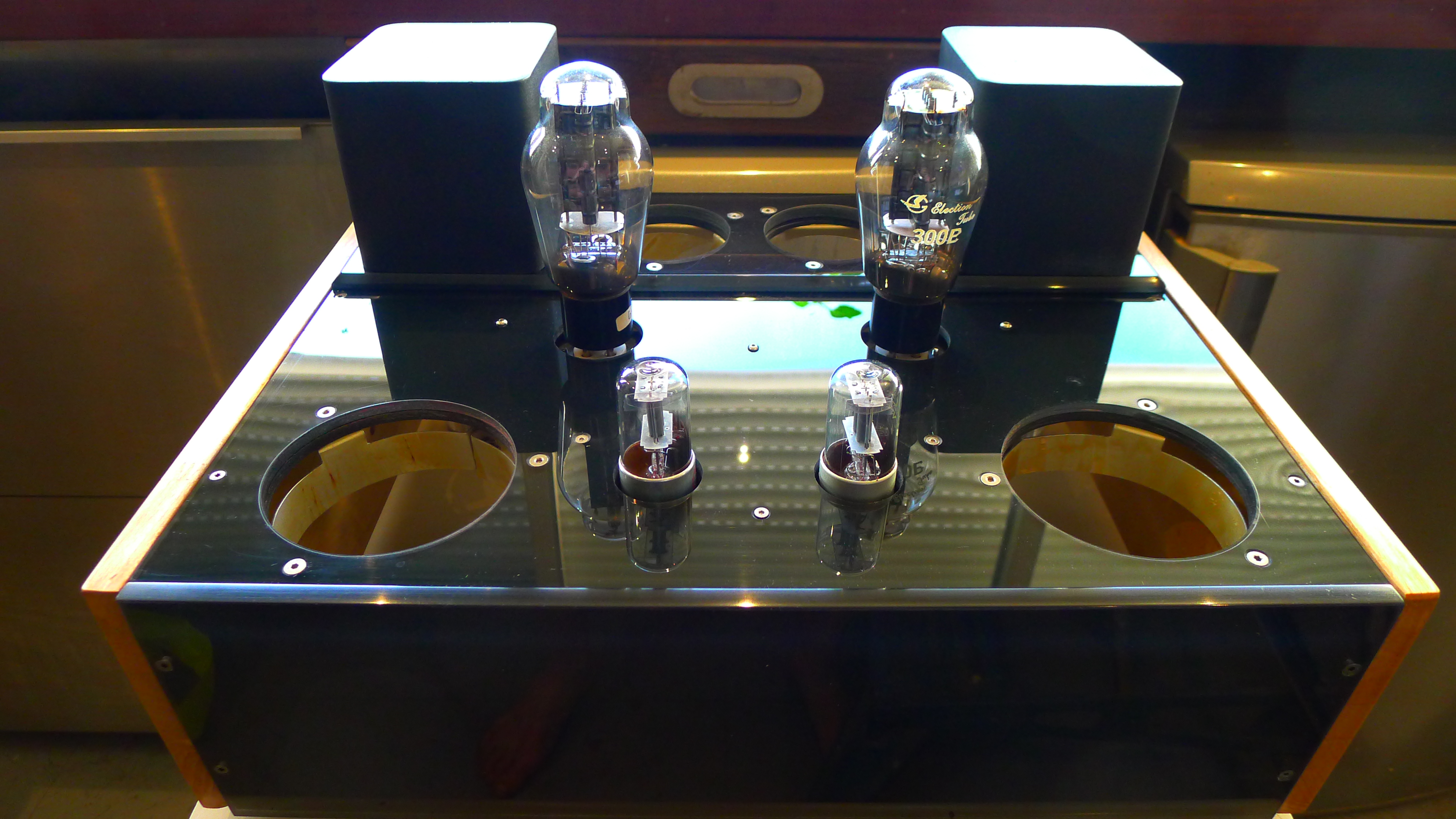

.... Dans la foulée et plus rien ne pouvant m'arreter , je me suis attaqué sans désemparer à un chassis pour 300B , équipé des TS d'origine du Music-Angel (en attendant mieux ) . Je vais essayer sur celui-ci , pour commencer , un point de fonctionnement un peu plus " gras " . Il devrait tourner dans une quinzaine de jours .

- Bois et plexi du chassis sauvés de la poubelle , montage des supports de tubes sur contre-plaque isolée par silent-blocks . Le chassis attend ses découplages locaux en polypro , 650 µF pour l'étage d'entrée , et 400 µF pour les 300B . Toujours un montage à deux étages , en liaison directe .

[tron_ic]

Bonsoir Guytou,

Si je peux me permettre le niveau de tes mécaniques à très notablement augmenté ! Bravo j'aime beaucoup et j'ai hâte d'en savoir plus.

Au fait quand tu dit avoir appliqué la liaison directe, cela inclus aussi du pilote à la triode de puissance ?
Ceci dit maousss les condos !

Meilleures salutations. Tony
