Filtre secteur 2.

[charlys]

bonsoir Francis,

merci pour ton rapport sur le choix du 3 A .

UN CALCULATEUR POUR MOI QUI EST UN NUL
https://www.ma-calculatrice.fr/volt-amp ... t-calc.php

tableau de conversion
http://ekladata.com/HPA_solsaOIcoNzWuQO ... ersion.pdf

Bonne soirée
charlys

[charlys]

bonjour Francis

vu sur la page 1 nomenclature ::
1 Condo 1 µF / 630v (type MBGO - dimensions L45 * P 16 * H59 mm) prix 4 € TTC
5 Condos 0.22µF/1000V (type K40Y-9 - dimensions diam 20 * 52 mm) prix 4 €/p TTC

lequel choisir ? le 1000 VOLTS ?
pour ce Condo 1 µF /1000v conviendrait - il ? dans la categorie MBGP .....vu ici
http://www.ebay.fr/itm/1uF-1-mFD-1-F-10 ... SwBLlVTHWm

Condo 1 µF /750 v
http://www.ebay.ie/itm/4-x-MBGCH-1-PiO- ... SwcldUZ0X2

------

j'avais acheté ces condos pour mes amplis , il me les reste après avoir mis plus performant
j'ai 13 condos dans un tiroir pio K42y-2 1000v 0,1 µF vert 14 x 35 mm ...si j'en double 2 ? C'est 0,22 µF qui est recommandé ?
seraient-ils utilisables pour FAIRE ce filtre , pas sur DU TOUT ! ? Qu'en pense -tu ?
ce type de condo rentre t-il dans le cadre de la sécurité que tu évoquais dans le fil ..

ceux ci doivent avoir plus de chance !!
j'ai 12 CONDOS PIO K40Y-9 -- ( 0,1 MK /0,1 µF )-1000 V -- 15 x 42 mm .si j'en double 2 ? ( 0,20µF manque 0,02 pour faire 0.22µF) est ce jouable ?
charlys

[francis ibre]

Bonsoir Charlys,

sur le secteur, condos classe X exclusivement.
J'ai bien dit EX-CLU-SI-VE-MENT...

Ces condos sont :
- autocicatrisants : en cas de surtension (il y en a toujours sur le secteur par temps d'orage) l'arc perce le diélectrique, qui font et cicatrise sans court-circuit
- non propagateur de la flamme : en cas de très forte surtension (parfois on a 2-3 kV...) le condo explose, mais ne prend pas feu

Tout autre type de condo est potentiellement déclencheur d'incendie en cas d'orage...
Après, c'est toi qui voit.

Francis

[charlys]

bonsoir Francis ,

j'ai fouillé un peut , comme sur la premiere page de ce post il est question de Pio ,j'ai pensé que tu validais ces pio .. dommage , j'avais ce petit stock..

quel marque et caractéristique me conseille- tu , ayant lu ceci : (pour les classe X, plus le chiffre après le X est élevé , plus la qualité est faible ?
y a t-il besoin de monter à 630 v comme écrit page 1 ! . pour moi l'achat est plus facile chez audiophonics car en Français .si tu me repère les bons condos

charlys

[francis ibre]

Bonjour Charlys,

oui, c'est vrai que page 1 de ce fil, Eric décrit son filtre dans lequel il a utilisé des PIO.

Pour secteur 230 V, les condos X2 conviennent.
par exemple : http://fr.farnell.com/w/c/composants-pa ... asitage=x2

tu as l'embarras du choix...

Audiophonics ne fait pas ce genre de composants.

Francis

[charlys]

bonjour Francis
ok pour ces condos classe X

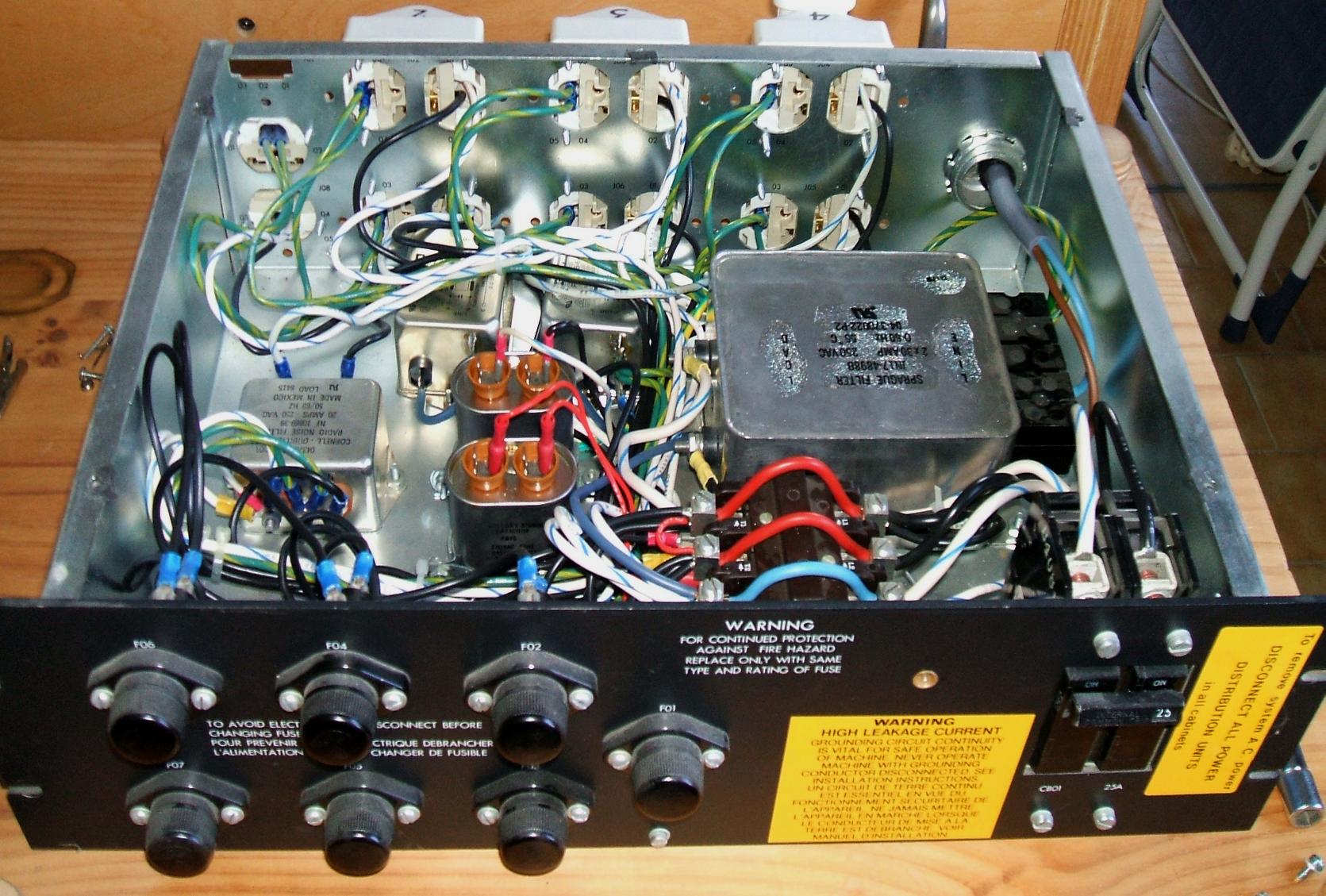

je voyais ta photo de ton filtre copié ici
c'est quoi tes gros filtres debout avec cosse rouge ,on dirait des condos de micros ondes ...

Charlys

[francis ibre]

Charlys,

ce filtre a été récupéré dans une grande baie informatique des années 80.

je l'ai un peu modifié en lui ajoutant plusieurs FN9675 et FN680, mais j'ai conservé les éléments d'origine :
- un gros filtre 20 A (de mémoire) sur lequel est connecté l'ampli Kanéda
- un filtre RFI sur lequel est connecté le DAC
- des condos X1 en boitier métal, ce sont ceux dont tu parles

Ils sont similaires à ceux qu'on trouve dans l'électroménager ou certaines lampes à décharge, et sont prévus pour fonctionner sur le secteur eux aussi.
Leur construction intègre une soupape de sécurité qui en cas de pression interne (gaz) se soulève et déconnecte les armatures : le condo se met hors circuit en cas de problème.

Je n'ai pas choisi ces condos, ils étaient d'origine dans ce filtre.

Question : mais où diable as-tu trouvé cette photo ????

Francis

[charlys]

Francis ,

photo trouvée sur ce même post page 2 viewtopic.php?f=156010&t=394572&start=10
IL faut avoir envie de le faire ce filtre ,il y a beaucoup de sujet semblable, je navigue le mieux que je peux .
,
il me semblait bien avoir vu ça sur un micro onde , c'est DONC plus performant ?

je vais faire deux boitiers , pour ne pas me prendre les pattes avec les blocs mono en 110 v ,ce serait la cata.

ma chasse ...

FN9675 deux en 3 A neuf qui se baladaient 45 euros la pair frais compris ..

et FN680 quatre 2,5A pour 48 e très peut servi ..!

il me manque fn680 1A vu chez mousser 27 e piece . mais vendu par 16 ,j'essaie de n 'en avoir que 4 ...!

charlys

[Elcommodor1]

Salut Charly,

Je suis bien motivé également pour commencer la construction de ce filtre. Peux-tu me dire où as-tu trouvé deux FN9675 à ce prix ???

Merci à toi

[charlys]

bonjour Francis
le filtre pour les amplis en 110 v fonctionne et fonctionne autrement mieux qu'avec le schaffner que j'avais mis , cela surprend !
je relève 119,5 v juste avant de rentrer dans les amplis ,SUR la plaque de l'ampli est écrit 117 v ,faut-il ajuster ?

aujourd'hui j'ai mis la main sur un vieux lecteur cd de 7 cm d'épais , pour le filtre en 220 v ,je vais le démonter et voir ce que ça donne ..

charlys
