ATTiny 45 Progammeren

[nieuw 2]

0603 is de grootte van de weerstand. Dit is 1.6 * 0.8mm. Met een vergrootglas is dat perfect te doen.


Groot formaat

Op bovenstaande print zijn 0603 weerstanden en condensatoren gebruikt. Is met de hand gesoldeerd.

Op de weerstanden staat de waarde, dat is geen probleem. In het formaat xxy, waar xx de waarde is en y het aantal nullen. 330 wil dus zeggen 33Ω. 332 is dus 3k3.

Op film condensatoren staat gewoon niks. Dus heel gestructureerd werken.

Voor test doeleinden is DIP beter als smd. Soms moet het al eens klein en dan is het ideaal.

Dit printje is maar 60mm * 25mm en aan 1 zijde bestukt. Nu zou ik het nog kleiner maken.

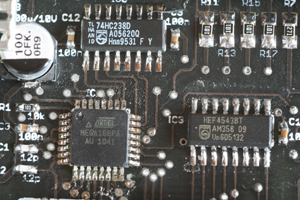

Ook TQFP kan je met de hand solderen.

Groot formaat
De verontreiniging zijn de resten van de gebruikte flux. Met het blote oog zie je dat niet. Een macro lens verdoezelt niks. Reinigen met IPA en de waas is weg. Links, R1 is een 0603 10k weerstand. Rechts boven zijn 0805 weerstanden op de shape van 1206 (ik had 1206 besteld en 0805 gekregen). Ook daar zie je weer de codering voor 100Ω en 270Ω.

Ik gebruik een regelbaar soldeerstation met een 50W bout. Punt van 0.8mm. In het verleden soldeer 60Sn/40Pb van 0.5mm. Nu eutectisch soldeer van Kester 63Sn/37Pb 0.4mm. Bevat ook no clean flux. Ik soldeer ook onder een vergrootglas +3 dioptrie. Een Mantis Compact is me nog te duur. Dan zou 0402 (1mm * 0.5mm) mogelijk moeten zijn.

Meer over de SMD grootte vind je hier'

[petrus bitbyter]

...
Heb nog nooit met die kleine weerstandjes (0603)gewerkt, staan de waarden hier op dan ?
Volgens een foto zijn ze ook in verschillende maatvoeringen te krijgen ?
en is 0603 een maat of een waarde ? heb geen idee, hoe zit dat eigenlijk ?

0603 slaat op de maat: 1,55x0,8x0,45mm.
De waarde wordt meestal in drie cijfers aangegeven. De eerste twee cijfers zijn de eerste twee cijfers van de waarde, de derde het aantal nullen. 101 is dus 100R, 102 is 1k enzovoorts.
0603 weerstandjes zij 0,1W.
Er ziin ook andere maten. Het rijtje van groter naar kleiner is:
1206, 0805, 0603, 0402 en 0201.

Dit zijn de gebruikelijke cijfers. Het barst van de bijzondere gevallen en de uitzonderingen. Nauwkeurige weerstanden hebben bijvoorbeeld meestal vier cijfers.

petrus bitbyter

[nieuw 2]

Nauwkeurige weerstanden hebben bijvoorbeeld meestal vier cijfers.

Niet altijd op het eerste printje zitten ook weerstanden van 0.5 en 0.1%. Ze hebben ook maar 2 cijfers en een letter (zie verder). Op een 0603 krijgen ze niet veel meer op vrees ik.

Bijvoorbeeld onder de DIL schakelaar, van links naar rechts 1k 0.5%, 2k37 0.1%, 6k04 0.1% en 10k 1%.

In E96 wordt de waarde trouwens niet weergegeven zoals boven beschreven. Zie datasheet op blz 3 onderaan. en blz 4 voor de volledige tabel. Bijvoorbeeld 76B voor 6k04. 76 voor 604 en B voor een vermenigvuldiging 10.'

[marten1964]

Vandaag de andere Hall sensoren binnen gekregen en even getest op het testbord met de grotere Ytiny en het werkt !!!!
Net zo als op het filmpje !

Nu nog even de print maken en even uitzoeken welke smd weerstandjes ik moet gebruiken.

Dank zij jullie ben ik weer een mooi stukje verder gekomen en wat info rijker geworden.
Bedankt voor de info en de tips.

Blijft en mooie hobby.
Gr Marten

[marten1964]

Wat ik tijdens de test ontdek, is dat ik hem in neutraal zet, mijn teller na enige tijd in de war gaat.
Hij springt wel op nul.... "Dat is OK" maar als hij te lang in neutraal staat en ik naar de 1 ga ,blijft hij op nul of gaat aftellen naar 9,8,7 enz
Staat 5 naar 1 in het programma

Als ik de neutraal een paar x uit en aan doe is het weer goed.
Het is net of het programma even in de war is

Maar even uitzoeken wat dat weer is, misschien is de spanning te hoog op die pin ( staat wel een diode op, de weerstand werkt niet)
Als de spanning te laag is springt hij tijdens neutraal op 1 en moet 0
blijven
