Stromanschlüsse für 50 Ampere

[guenter]

Hallo Forum,

Schraubklemmen und Flachsteckhülsen sind bis etwa 20 Ampere tauglich. Was haltet ihr von diesen Dingern: http://de.farnell.com/wurth-elektronik/7460307/bushing-m4-2reihen-8pin/dp/1821272

Die werden eingepresst.

[casper408]

Hallo Günter,

die Dinger hatte ich vor einem Jahr schon mal vorgeschlagen...der Thread dazu geistert hier noch rum. Da ging es um Klemmen. Die hab ich als Bauteil in Target angelegt und auch mal versucht, die im Layout unter zu bringen. Ist etwas verzwickt, weil die mehr Platz brauchen und die Platine damit größer wird.

Gruß
Uwe

[bernhard]

ich denke, was sich im Heli bewährt hat,
kann am boden nicht schlechter sein?

- http://sprealinvest.at/HRM.JPG

Rundbuchsen aufgelötet oder XT60, oder neuerdings XT90 Steckverbinder.
z. b. http://www.modellbau-elektronik.net/Goldstecker/goldstecker.html

[kritias]

@Bernhard

Falsche Branche.
Automotive, nicht Modellbau.

[guenter]

Ich habe mich für die Einpresskontakte von Würth entschieden. Dafür muss das Layout nochmal abgeändert werden, aber die machen einfach einen guten Eindruck. Natürlich kommen dann ordendliche Kabelschuhe dran, die ebenfalls für 100 Ampere ausgelegt sind.
Da die PINs im 2,54mm Raster angeordnet sind passen auch andere Systeme.
http://we-online.de/web/de/elektromechanische_bauelemente/produkte_em/produktkatalog/Powerelemente

Günter

[kritias]

@ Günter

Sowas in die Richtung werde ich das nächste mal auch nehmen. Nachdem ich jetzt gelernt habe, daß der Strom von und zum Akku bei weitem nicht alles ist was fliesst.

[dalotel]

Die Würth Klemmen sind Klasse.
Ist eine sehr solide und stabile Lösung.
Die vertragen richtig Anzugsmomente.
Ich setz die bei mir mehrfach ein, allerdings die mit 12 Pins,
also ringsrum Noppen, und bin absolut davon begeistert.
Das Layout dafür ist ein wenig kritisch.
Da mußte ich mit den Bohrungen etwas experimentieren.
Eigentlich sind die zum Einpressen gedacht,
aber sie lassen sich auch wunderbar löten.
Wahrscheinlich hat es niemand bemerkt, aber wenn man mein Bild vom elektronischen Zündschlosses genauer anschaut, findet man dort auch diese Klemmen.

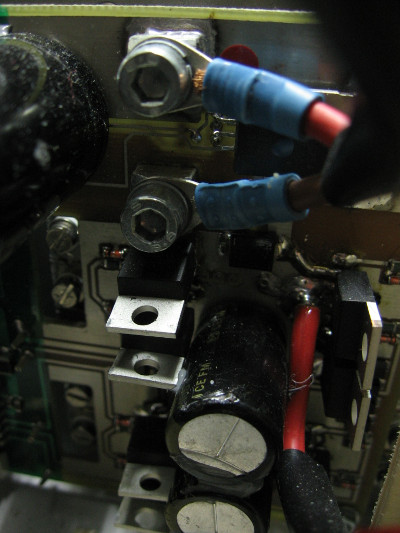

Anbei noch ein Bild meiner Motorendstufe.


Gruß,
Markus

[guenter]

Hallo Markus,

im Datasheet steht, man soll mit 1,6 bohren. Deckt sich das mit deinen Erfahrungen?

Gruß Günter

[dalotel]

Hallo Günter,
in meinem Datasheet steht 1,45mm als Bohrdurchmesser drin?!
Hatte ganz vergessen daß die zum Einpressen gedacht sind, dann muß es natürlich enger sein.
Als Löter hab ich mich an 1,65mm als Optimum herangetastet,
somit liegst du mit 1,6mm richtig wenn nicht durchkontaktiert wird,
sonst würd ich es leicht größer Bohren.
Und die Bohrungen müssen exakt stimmen, die Pins sind starr und geben nicht nach.

[dalotel]

Passend zur Powerklemme verwende ich als Akkuanschlußzentralstecker diese 50A Stecker:
http://de.farnell.com/multicomp/bmc2s-black/gehaeuse-schwarz-50a-2kont/dp/1361324?Ntt=1361324

Eine Nummer kleiner sind als Motorstecker die Powerpole von Andersonpower eingebaut:

http://www.andersonpower.com/products/singlepole-connectors.html

Gruß,
Markus
