DIGICARILLON (Big Ben tout en TTL).

[ymasquel]

Mon petit doigt m'a dit...

... que Philippe et son épouse, à mon avis une bande de jeunes de mon âge, cherchent à remettre en service un montage de la revue dont ils ne possèdent plus l'article.

Les informations fournies étant le numéro du circuit imprimé (EPS9325) j'ai le plaisir de les informer que je me mets rapidement au scan de ce vieil article (février 1979) et je leur tiendrai à disposition dès que possible.

[ymasquel]

Pour Philippe, et tous ceux que cela peut intéresser,

Voici l'article sur ce Big Ben tout TTL.

[PHILIPPEBR]

MERCI YVES
je valide que le circuit correspond parfaitement à mon montage plutôt ancien hi
aurait tu la correspondance des câblages à réaliser en sorti pour les 6 pins ??
je pense qu'il faut une alim 5 volts, la sortie pour branchement d'un petit ampli et la commande d'enclenchement du digicarillon
merci encore pour ces infos

[ymasquel]

Bonsoir Philippe,

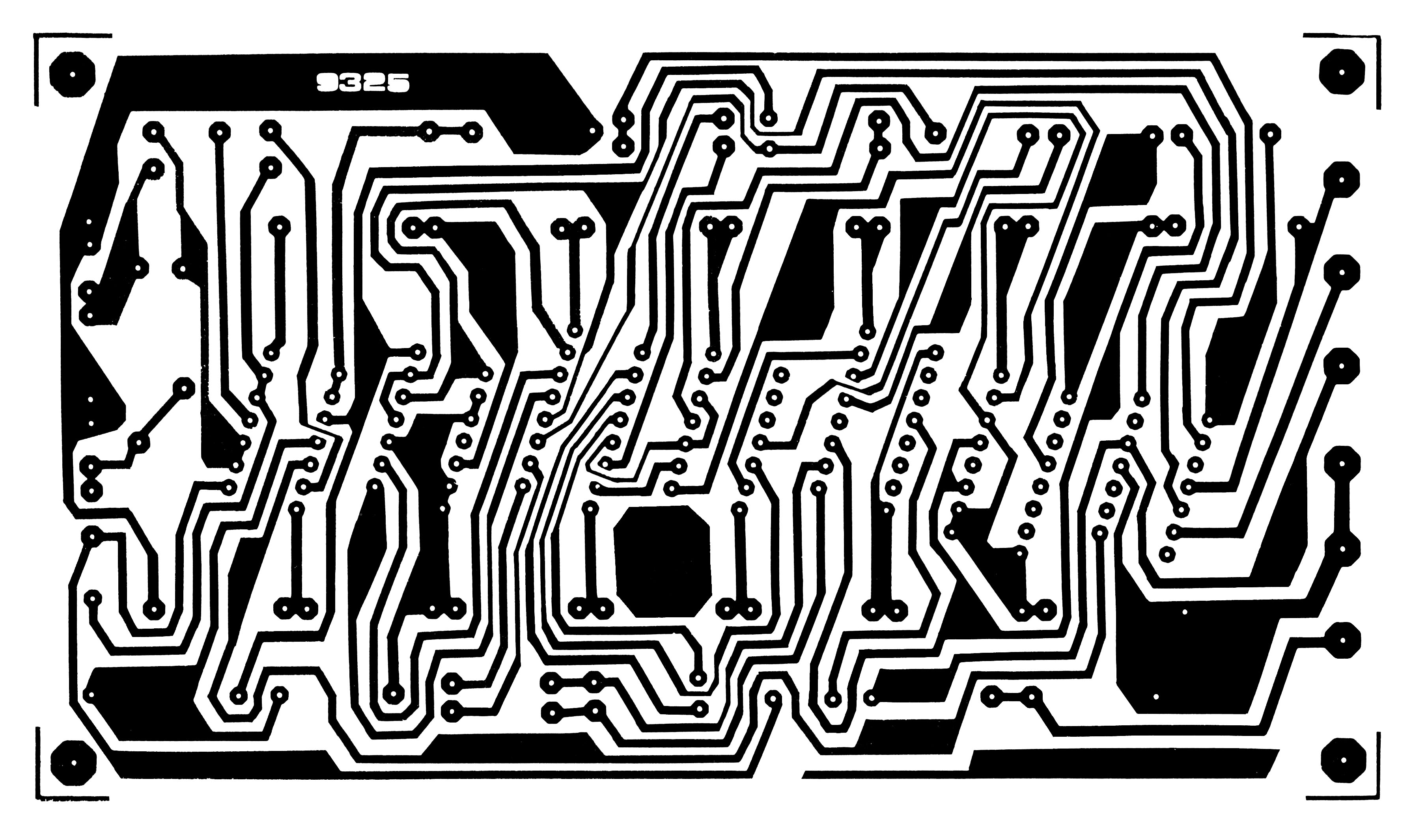

Il te suffit de cliquer sur le texte en bleu au dessus du dessin de typon ( Digicarillon_197902_9325.pdf ) et tu récupéreras l'article complet au format PDF.
