Projet 2x3voies à 95db filtré en actif

[Franck34000]

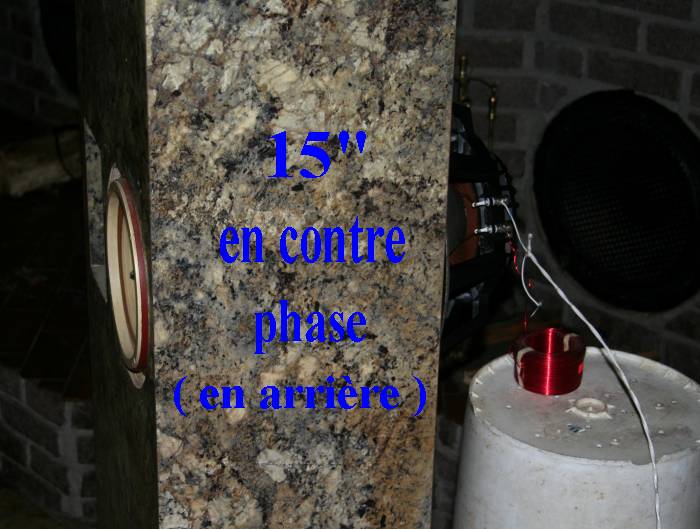

Ou encore un autre un peu spécial ...... +ou - point source

de mon système principale

mais ça prend de l'espace en arrière des HP !

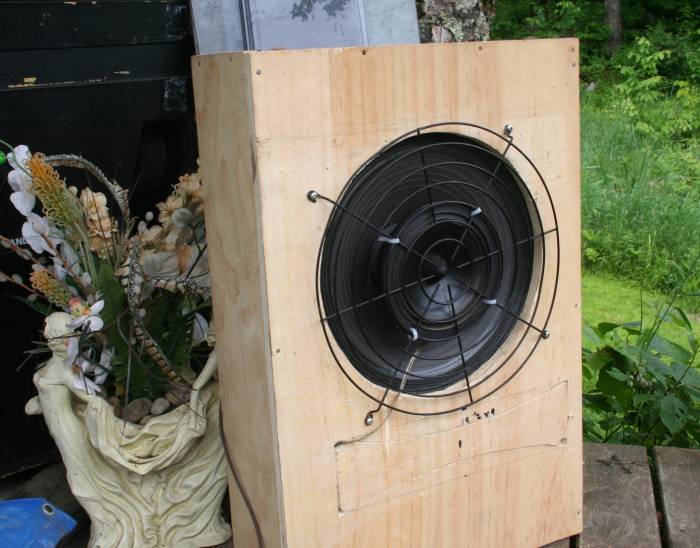

Avant il y avait un 12" , mais j’étais plus ou moins satisfait ..... pour les deux premières octaves ça prend un 15" si on veut avoir du " punch " ! ! ! ..... que j'ai essayé ce matin , sur un seul coté , ça l'air suffisant .

[ édit: encore une image proposée par "quebec", dans un message prédédent, et qu'il a enlevée ! ]

Je vois .
Franck

_

[quebec]

On peut le faire aussi avec le PR170ZO ( Audax ) pour les chanceux qui en ont une paire !

Mais il faut avoir un 15" avec une membrane légère pour avoir une bonne présence du médium ..... le tout filtré en passif à 400 ou 500 hz en premier ordre , mais il faut un 15" de 100db pour aller avec le PR . Pour compléter le 3 voies il suffit de rajouter un super tweeter à 6 Khz ou légèrement plus . Ou en actif , mais ça magane le son .

Avec le PR là on est dans le haut niveau comme restitution sonore et en point source en plus .

Mon 15" c'est un Electro Voice " Force " de 100 db et avec un Qts de 0.51 .... parfait pour le baffle plan .

Comme quoi il faut avoir l'esprit ouvert pour trouver des solutions originales !

[Franck34000]

On peut le faire aussi avec le PR170ZO ( Audax ) pour les chanceux qui en ont une paire !

Mais il faut avoir un 15" avec une membrane légère pour avoir une bonne présence du médium ..... le tout filtré en passif à 400 ou 500 hz en premier ordre , mais il faut un 15" de 100db pour aller avec le PR . Pour compléter le 3 voies il suffit de rajouter un super tweeter à 6 Khz ou légèrement plus . Ou en actif , mais ça magane le son .

Avec le PR là on est dans le haut niveau comme restitution sonore et en point source en plus .

Mon 15" c'est un Electro Voice " Force " de 100 db et avec un Qts de 0.51 .... parfait pour le baffle plan .

Comme quoi il faut avoir l'esprit ouvert pour trouver des solutions originales !

[ édit: encore une image proposée par "quebec", dans un message prédédent, et qu'il a enlevée ! ]

Ma réponse: [ C'est de l'humour ! car tu as l'esprit ouvert ]
J'ai moi ausi UNE PAIRE de "gosse" et c'est très originel à défault d'etre original !

Franck

[Franck34000]

Bonjour francis et à tous,

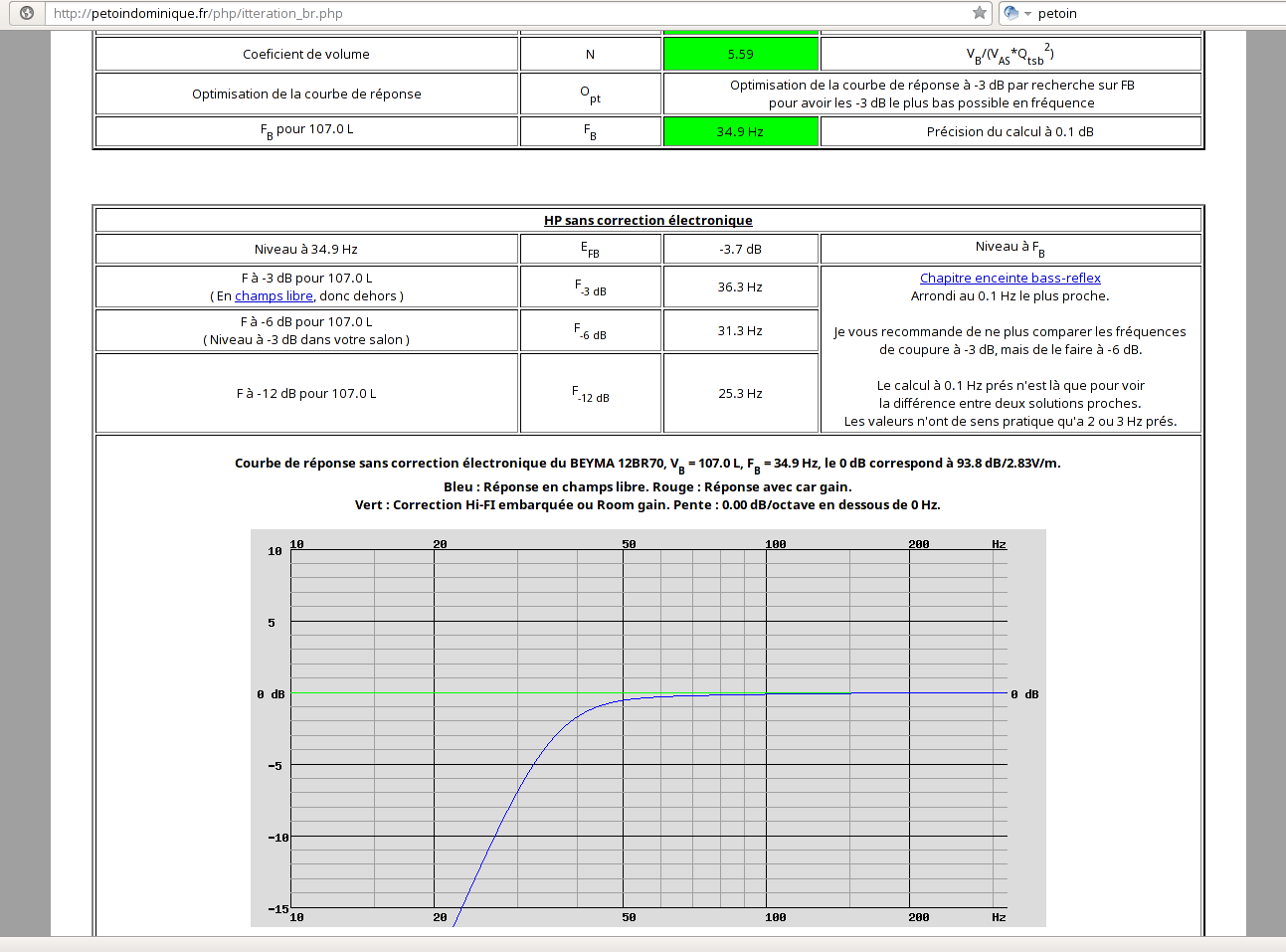

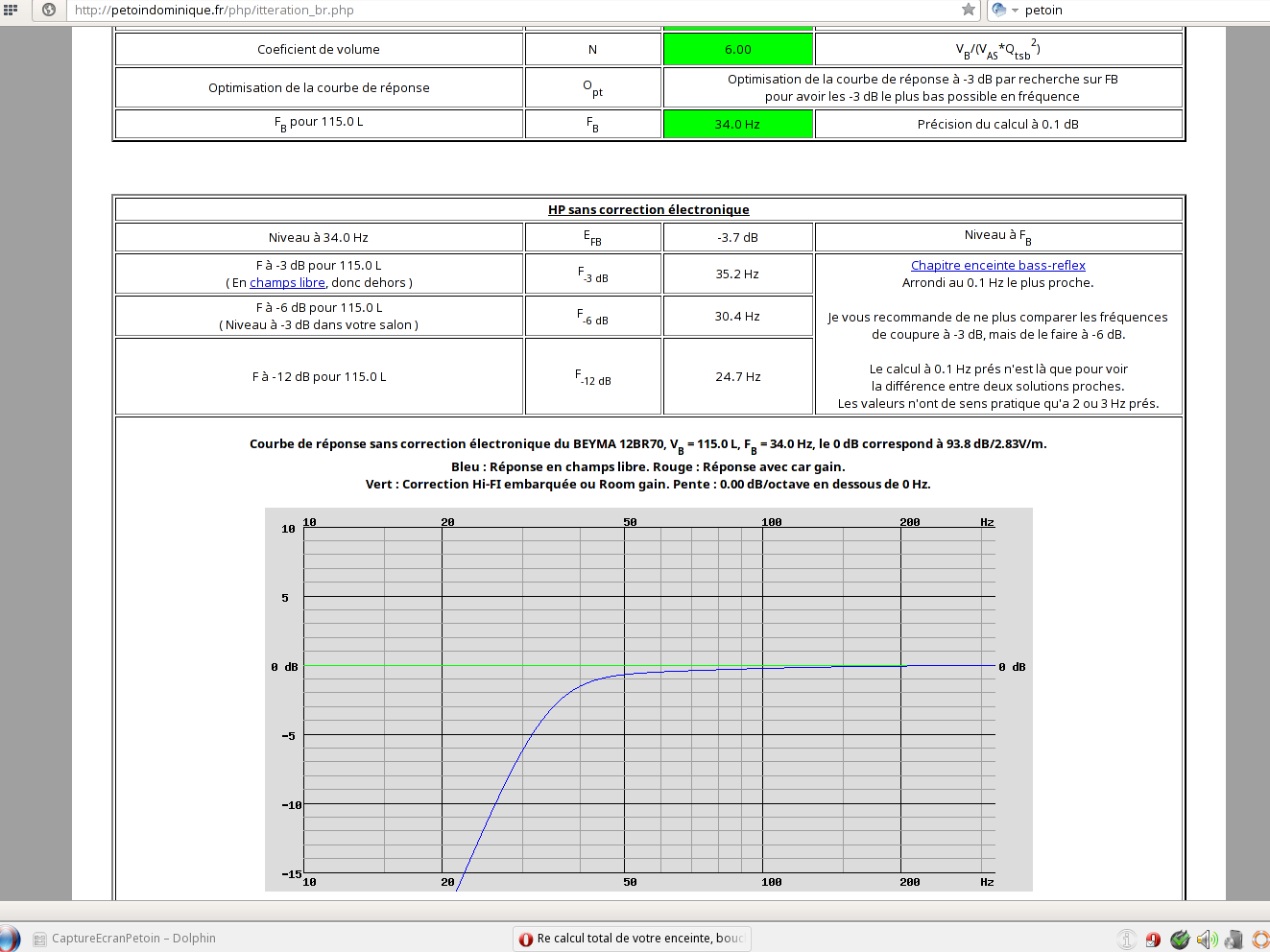

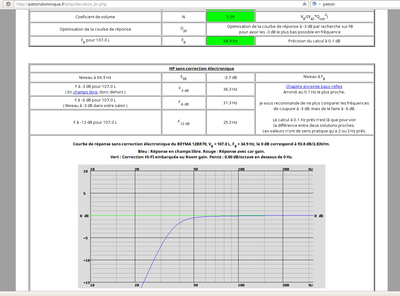

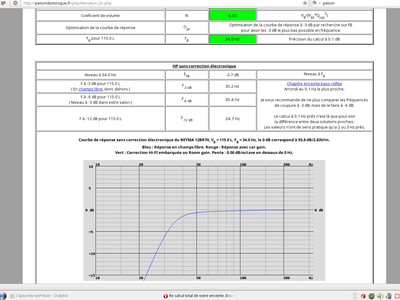

Voila ce que prédit le calcul sur le site de Dominique Pétoin ,pour le 31cm (Beyma 12br70) dans un volume de 107litres ,puis dans un volume de 115litres .
[je joins deux captures d'écran]
La courbe pour 115L est intéressante mais ,quid du trainage du grave ?

De plus ,en raison du poids et de l'encombrement (ébénisterie en 28mm) ,j'ai recherché un volume moindre !
La courbe pour 107L est très légèrement descendante ,difficile de réduire le volume encore plus (en dessous ,la courbe fait vite une bosse) .
J'en reste donc pour l'instant ,à un volume de107L .

Merci de me donner vos avis .
Cordialement
Franck

[francis ibre]

Bonjour Franck,

le trainage du grave est directement lié à l'amortissement de l'ensemble HP + charge...

Un bass-reflex étant une enceinte résonante, qui dit résonance dit forcément "amortissement limité"... sinon il n'y a plus de résonance !
Tu peux t'en rendre compte en observant la courbe de "group-delay" : elle fait une bosse marquée aux alentours de la fréquence d'accord de l'évent.

Je ne sais pas si le site de D. Pétoin donne cette courbe, cependant tu peux télécharger WinISD : http://www.linearteam.dk/?pageid=winisdpro

Tu verras que courbe de réponse et group-delay sont liés :

- avec une courbe montrant une pente très progressive et un coude très arrondi : le groupe-delay fait une escalier, éventuellement une légère bosse...

- avec une courbe de réponse bien plate le plus bas possible et donnant un coude brusque : le group-delay fait une vilaine bosse pointue, montrant bien le manque d'amortissement de la résonance...
dans ce cas, l'énergie dans le grave est bien sûr importante, mais le son assez "boomy".

Les courbes que tu as montrées se rapprochent du premier cas...
Un accord BR vers 38-40 Hz te placera dans le second cas, perso j'éviterais.

Francis

[Franck34000]

Bonjour Francis,

Merci pour ton avis . j'avais donc bien compris ,en lisant ton bouquin .
Par contre hélas ,le site de D.Pétoin ne donne pas la courbe de group-delay . Et arf ! dommage ,l'émulateur de Windows sur mon freeBSD n'arrive pas à lancer winisd .
[ Il faudra que je réinstalle un WIN sur une vieille machine ]

Je vais dessiner le plan de construction pour 107L . Le site de D.Pétoin donne les dimensions précises ,en fonction des rapports H/L/P (optimisés pour éviter les résonnances proches dans la boite) .
Je me ferais aider par un copain ébéniste pour la construction .
Je suis indécis pour le choix de l'emplacement sur la face avant ,de l'évent de dia.12cm et long de 17cm ;faut-il qu'il soit proche du HP ou bien ,plutôt éloigné et dans ce cas proche du sol ?

Franck

[Franck34000]

Francis,

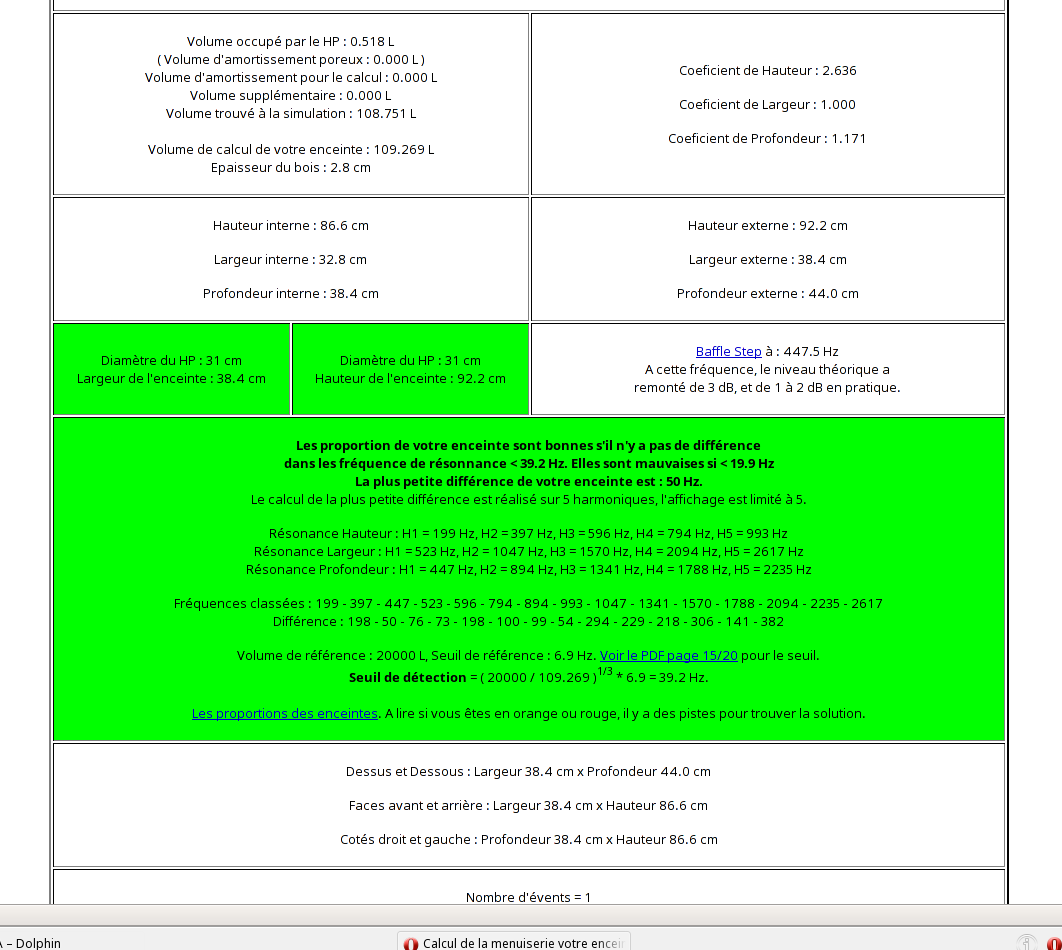

Voila mon choix des dimensions du BR pour le Beyma 12br70 .

Franck

[Franck34000]

Bonsoir,

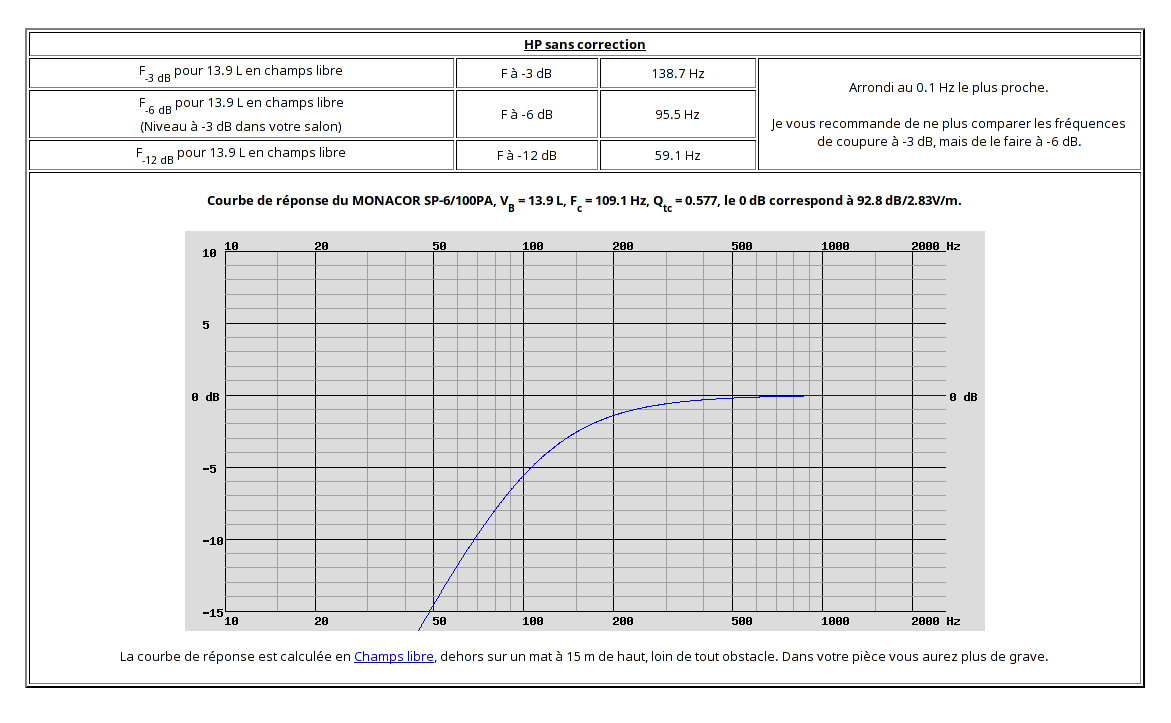

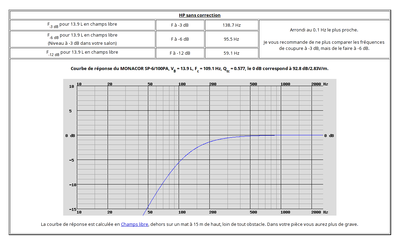

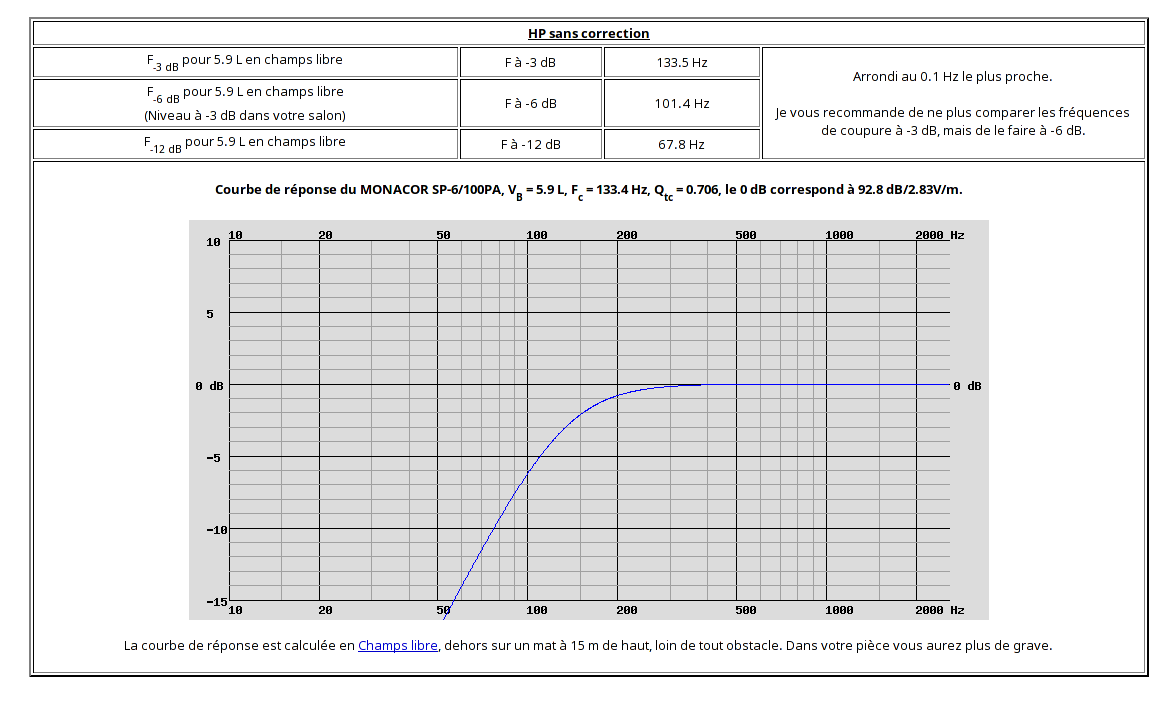

Pour le médium sp-6/100pa dans un volume clos ,voila ce que prédit le site de D. Pétoin .

5,9 litres pour le qtc de 0,707 et 13,9 litres pour un qtc de 0,577 . Le volume de 5,9L semble le mieux adapté pour filtrer à 300Hz . Il est plus linéaire jusqu'à 200Hz que dans 13,9L ;l'atténuation est ensuite plus rapide ,mais si je coupe raide en 24LR à 300Hz (ou un peu au-dessus) n'est-ce pas la bonne solution ?

Franck

[jean-marc plantefève]

Bonjour Franck,

Avec les paramètres suivants (que tu as donnés ci-dessus) :
fs 35 Hz
Re 5.6 ohms.
Qms 1.85
Qes 0.44
Vas 135 l
Cms 330 μm/N
Rms 7 kg/s (petite incohérence relevée sous WinISD)
Sd 0.054 m2

WinISD ne donne pas le même résultat que la drôle de moulinette Pétoin.
107 litres avec du panneau de 28mm : à mon sens, c'est suffisant pour vérifier.
Tu dois bien avoir un Windows dans tes alentours...

Bien à toi, Jean-Marc.

[Franck34000]

Bonjour jean-marc,

Merci de ton avis .
Tu m'incites à utiliser WinISD ,comme me le conseillait Francis . Mon entourage est méfiant de l'utilisation que je peux faire de leur Windows .
Je vais faire une install de WIN7 sur un DD qui traîne .

Je joins le PDF des parametres du 12br70 ,du constructeur Beyma à l'époque en 2011 (avant le changement des parametres en 2013/2014) .

" tout de bon ! "
Franck
