De voeding voor de Numitron (dus het stuk rond de MC34063) even op een breadboardje gebouwd. R2 en R3 staan in het schema en de BOM aangegeven als 10K, maar het lijkt er op dat deze 1K moeten zijn???

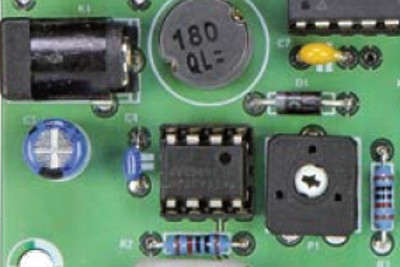

Ik kwam niet verder dan tussen de 2,??V en 3,20V. Ik keek eens goed naar de foto van de print en daar lijken R2 en R3 bruin-zwart-rood en niet bruin-zwart-oranje (???).
R2 en R3 vervangen door 1K i.p.v. de genoemde 10K en dat geeft weliswaar een veel groter bereik (van 7,??V - 2,??V), maar prima af te regelen op ca. 4V.
Kan het zijn dat dit een fout staat in BOM en schema?
Daarnaast, waarom is er gekozen voor zo'n dure en ingewikkelde oplossing? Als de Numitron op 4,50V moet draaien, of iets er onder, dan was met 5,00V via de 7805 een diode (- 0,70V) was toch voldoende geweest, of is het kunnen regelen van de helderheid de reden van deze "investering"? Was een LM317 niet eenvoudiger dan?
Moeten wellicht ALLE 10K weerstanden in BOM en schema wellicht 1K zijn?
