Inversion du sens de rotation d'un ventilateur Brushless

[taratata]

Bonjour à tous!

le but est d'inverser les sens de rotation d'un ventilateur Brushless model WFB1212H!

d’après mes différentes lecture, il faut isoler le contrôleur situé sur le PCB.
voici les source d'infos :
http://genie-electronique.blogspot.ch/2013/03/linversion-du-sens-de-rotation-dun.html
http://forums.bit-tech.net/showthread.php?p=2568878
https://newt.phys.unsw.edu.au/hsc/hsc/electric_motors6.html

Le contrôleur du ventilo est le model : LB1663 (d’après les spec, c'est une LB1663M)

http://pdf.datasheetcatalog.com/datasheet/sanyo/ds_pdf_e/LB1663.pdf

La question est :
dois-je isoler les connectiques B1 B2 IN- OUT1 en grattant le filet conducteur PCB?

je n’utilise pas ce ventilo pour un flû d'air (certain penserons à simplement positionner sur son autre côté)!
Je l'utilise comme agitateur ...

merci d'avance à toute proposition pour avancer, sachant que certaines connaissances sensible me dépasse!

bonne journée

[geryko]

Bonsoir,

Au hasard :
a) Intervertir les 2 commandes ? (les 2 sorties du CI, pour chacune des bobines ?)
b) Inverser le sens d'une des bobines ?

Quid du capteur ?

[taratata]

merci pour votre réponse!

comme je ne connais pas l'électronique, pourriez-vous me guider?

a) Intervertir les 2 commandes ? (les 2 sorties du CI, pour chacune des bobines ?)
si j'inverse simplement les câble d'alimentation sur un transformateur de 12v, pas de réaction!

Vous pensez aux files des bobines qu'il faut dessouder puis les ressouder en inversant les pôles?

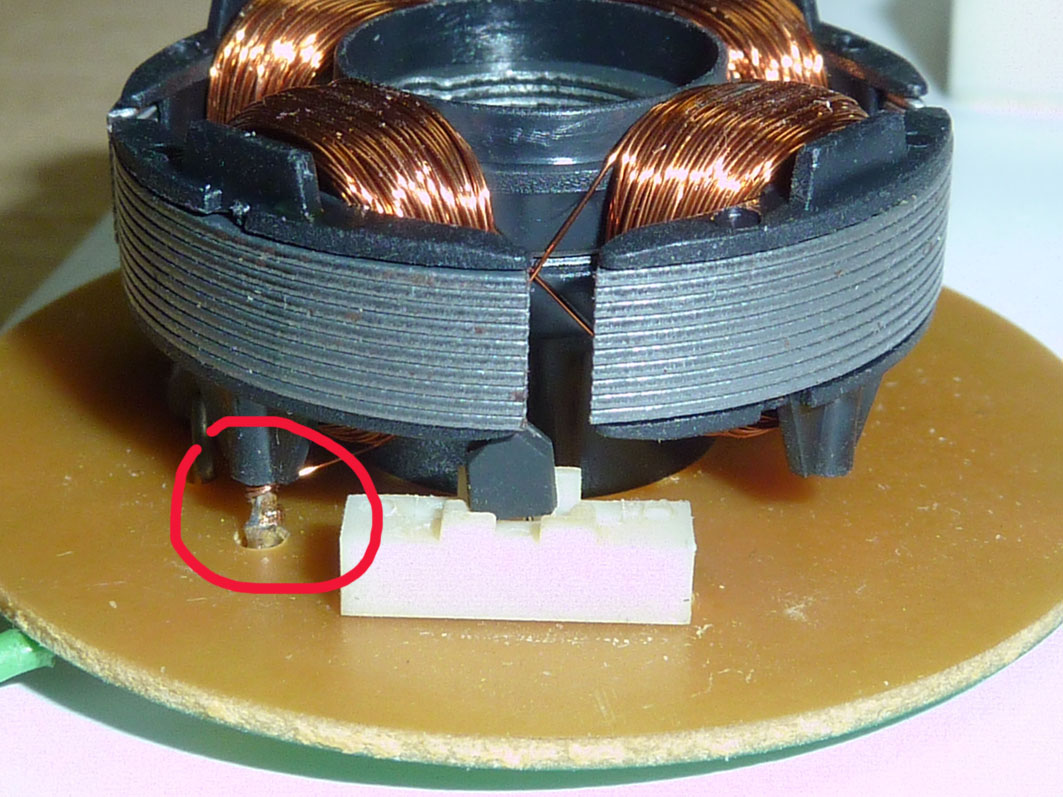

ici, se sont les pints de soudures

merci pour votre aide ...

[geryko]

Bonjour,

"Vous pensez aux fils des bobines qu'il faut dessouder puis les ressouder en inversant les pôles ?"

Non, Je pense plutôt à une intervention sur le circuit imprimé.
Couper les pistes et rétablir en croisant les connexions (s'aider de la datasheet)

Je rappelle que je n'ai jamais réalisé cet exercice. J'avais dit "au hasard"
Il faut tatonner et je ne suis pas sûr du résultat.

Attendre un peu une autre réponse éventuelle me parait plus sage.
Bon courage

[ymasquel]

Bonjour "taratata",

La meilleure méthode consiste à relever le schéma du montage d'après le circuit imprimé à l'aide des yeux et surtout d'un testeur de continuité.

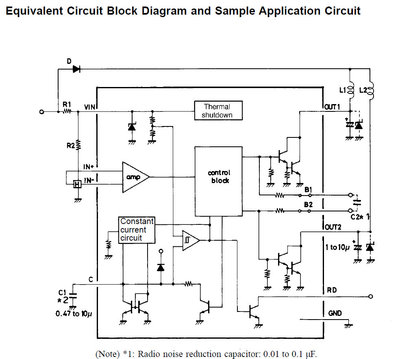

La confrontation avec le schéma en page 4 de la fiche de caractéristiques devrait montrer les similitudes et quelques "nuances".

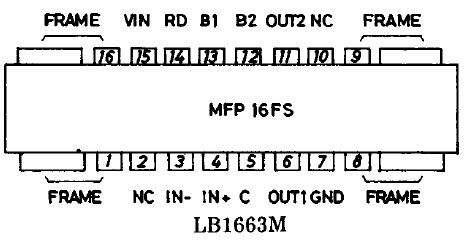

Ensuite il semble que la solution la plus facile (à tester sans trop de risques) consiste à couper les pistes qui sortent des broches OUT1 (pin 6) et OUT2 (pin 11) pour les inverser.

Il faudrait aussi savoir ce qui se cache sur l'autre face du circuit et qui doit avoir 4 broches (capteur Hall ???).

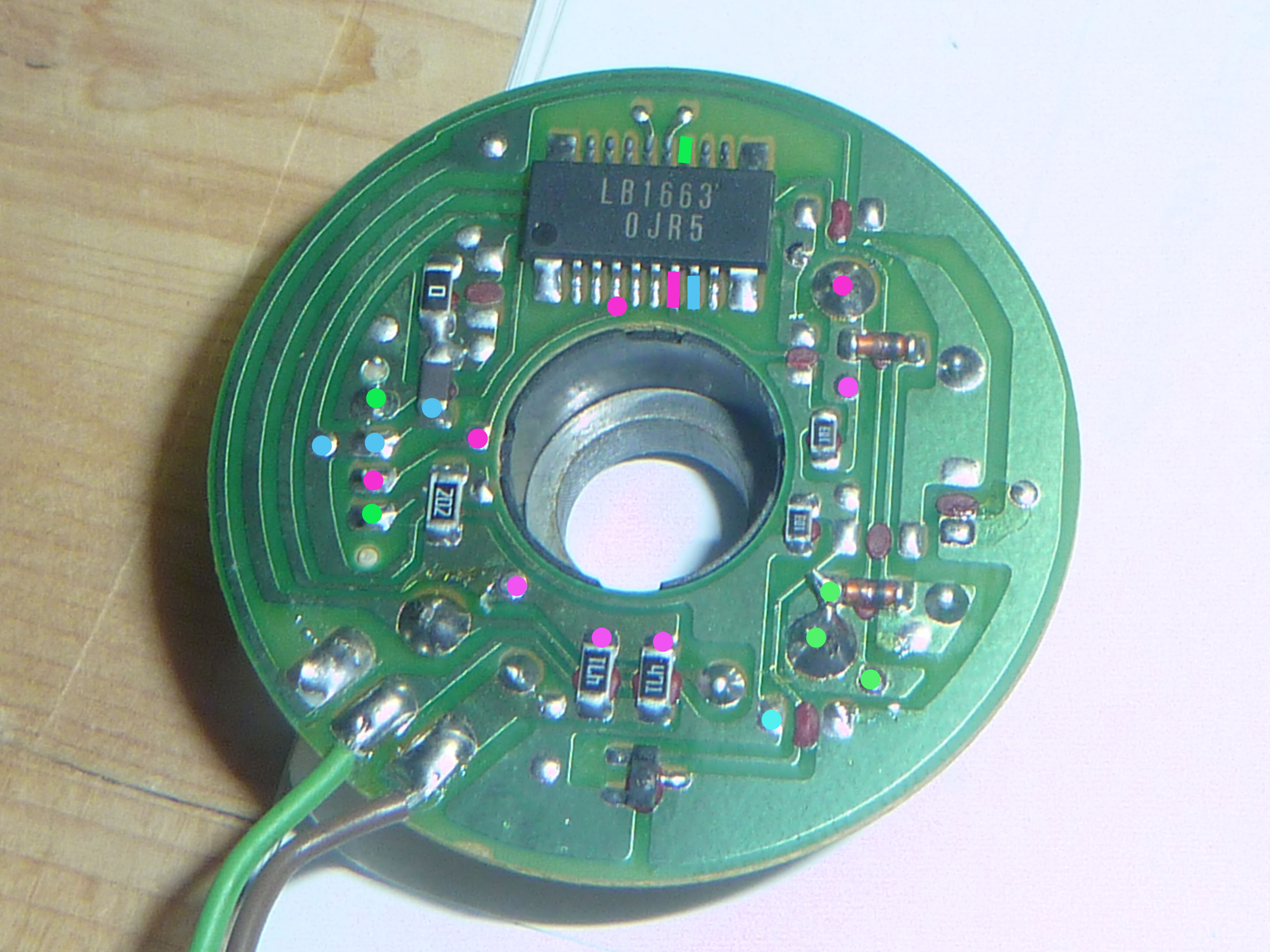

J'ai repéré en bleu les endroits concernés par ce message.

[taratata]

Merci pour vos réponses.

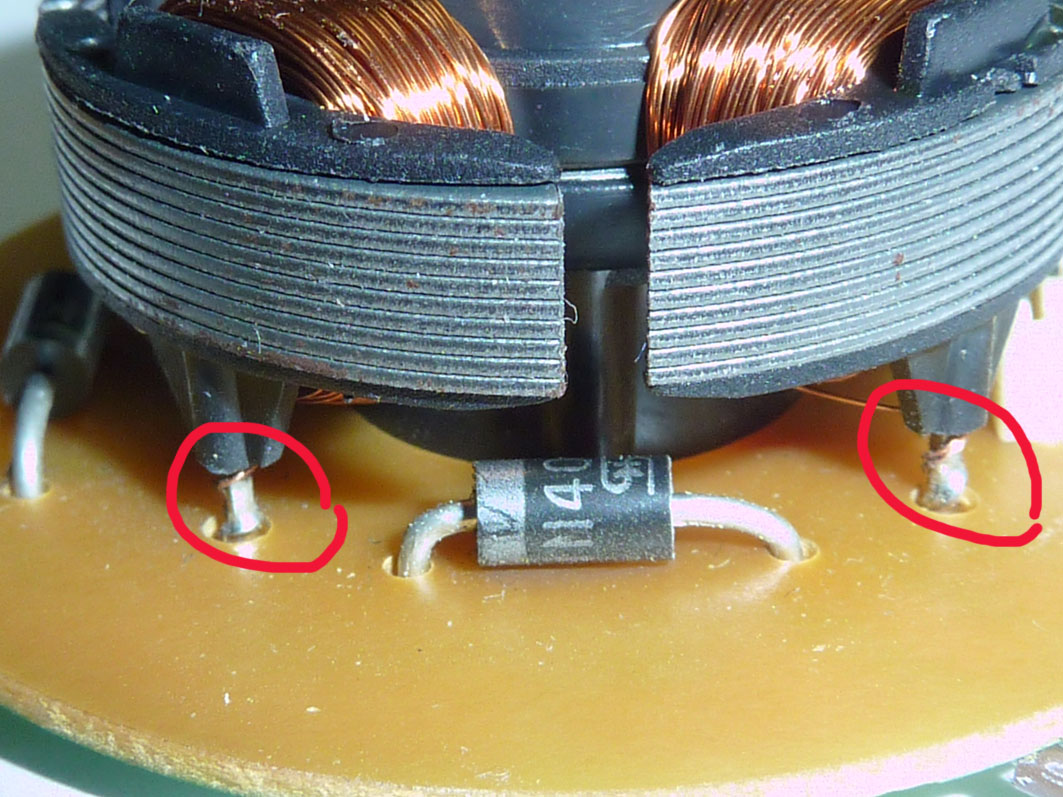

Derrière le circuit, il y a seulement deux diodes et les bobines (voir les pics plus dans le sujet)
Je vais mettre la main sur les specs du schéma circuits dont je n'arrive à trouver!

Si la solution est trouvée, elle sera, bien entendu partagée!

C'est le but du forum ...

Bonne journée à vous ...

[taratata]

Effectivement, il y a un Hall Sensor situé prés d'une des diodes.

J'ai trouvé aussi ces infos pour les pro qui pourrai m’orienter dans ma démarche :

http://electronics.stackexchange.com/qu ... ooling-fan
http://pcbheaven.com/wikipages/The_Hall_Sensor/
http://pcbheaven.com/wikipages/How_Brus ... tors_Work/

merci encore ...

[taratata]

voici le PDF du Chip LB1663

LB1663.pdf

(78.61 KiB) Downloaded 101 times

[ymasquel]

Bonjour "taratata",

Je réitère la première partie de ma dernière réponse :
La meilleure méthode consiste à relever le schéma du montage d'après le circuit imprimé à l'aide des yeux et surtout d'un testeur de continuité.

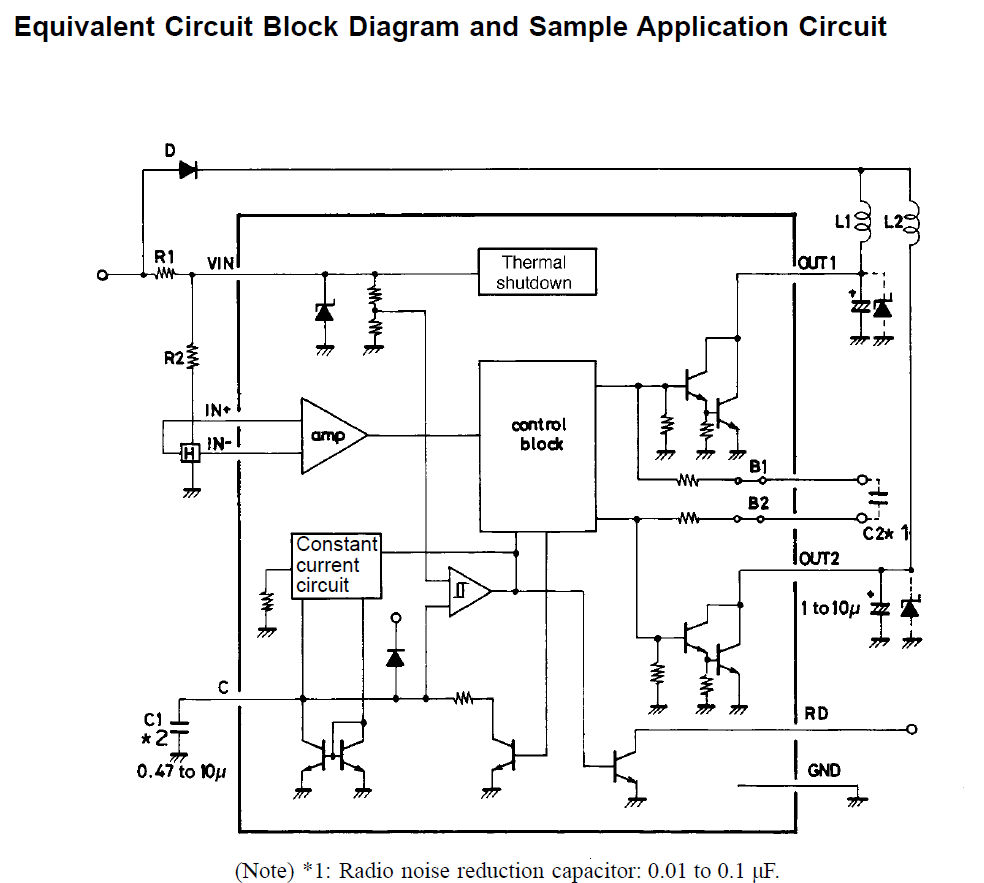

La confrontation avec le schéma en page 4 de la fiche de caractéristiques devrait montrer les similitudes et quelques "nuances".

[taratata]

Bonjour ymasquel ,

J'ai effectué des pointages de continuité. J'ai remarqué qu'il y a des son sonores fort et clair et des sons grésillant t moins fort .
J'ai mis le fil rouge du multimètre sur la patte de l'eprom puis le noir sur les diverses points de soudure.

J'espère que cela pourra vous donner plus d'indication pour que je puisse trouver la solution. (merci d'avance)

j'espère qu'il ne manque rien pour avancer.
Bonne fin de journée
