Hallo,

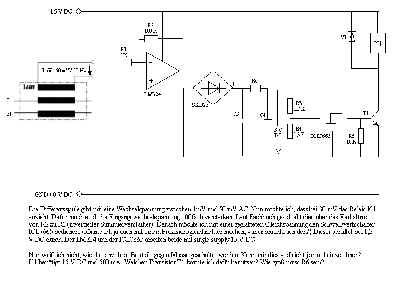

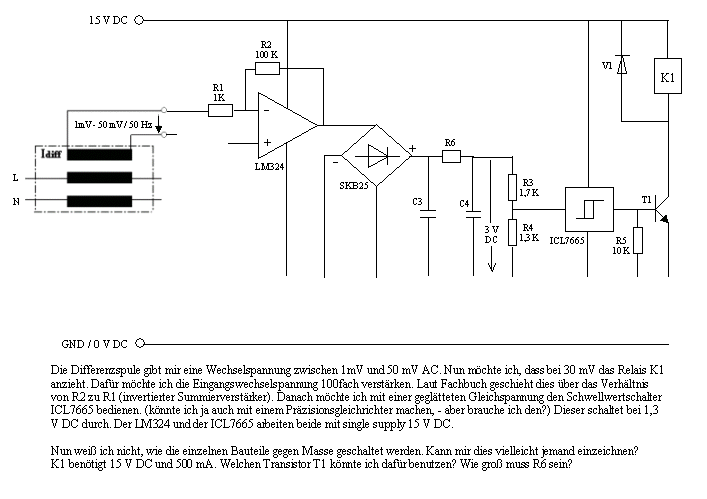

kann mir vielleicht jemand bei der Zeichnung im Anhang helfen?
Oder gibt es vielleicht einen einfacheren Weg?
Danke.
Gruß
ncihtsovielwissen
Das Elektor-Forum schließt seine Pforten (siehe auch http://www.elektormagazine.de/forum). Ab Freitag, den 01. März, ist es nicht mehr möglich, sich im Forum einzuloggen. Alle Inhalte des Forums bleiben jedoch bis Ende März noch sichtbar. Am 01. April wird das Forum schließlich komplett geschlossen.
Schwellwertschalter
2 posts
• Page 1 of 1
by burkhard kainka » Tue Mar 27, 2012 12:00 am

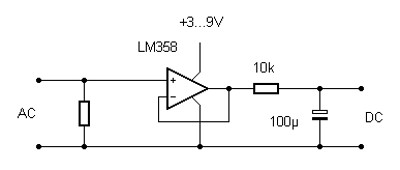

Im Prinzip alles an Masse. Aber der Vierweggleichrichter funktioniert dann nur noch als Einweg, also würde eine Diode reichen. Auch die kann man noch einsparen, weil der OPV nur positive Halbwellen verstärkt. Dann hat mal nicht das Problem mit der Schwellspannung von 0,6 V. So ein OPV-Gleichrichter sieht im Prinzip so aus, könnte man auch gleich mit 100-facher Verstärkung machen:
Geht auch mit dem invertierenden Verstärker wie oben. Die Schaltung oben erhält also einen weiteren Widerstand anstatt des Gleichrichters. Ich würde mal beides testen, Diode ,Widerstand.'
Geht auch mit dem invertierenden Verstärker wie oben. Die Schaltung oben erhält also einen weiteren Widerstand anstatt des Gleichrichters. Ich würde mal beides testen, Diode ,Widerstand.'
