recomposer un filtre enceinte BOSE

[robert au taf]

bonjour a tous,
et tout d'abord mes meilleurs vœux a vous tous et a Francis.

voila l'affaire, on m'a donné un ensemble naguère populaire, un système triphonique Bose
avec un caisson de basses et 2 petits satellites. je branche a l'arrache sur une mini chaîne
a ma fille, ca marche, hormis que ca grésille un peu et un satellite ne sort rien.
je démonte le tout je pensais a un fil dessoudé, et la...surprise !!! ca été trafiqué, en fait
le filtre a été carrément court circuité
avec un branchement un peu barbare des différents fils, je relève le schéma du filtre dans le
caisson de grave et câblé sur une plaque époxy dont le dessin ci dessous. je note que ce sont
des chimiques BP et ne connait pas la valeur de la petite self, peu importe...également qu'il y a
un autre petit condo chimique dans chacun des satellites soudé sur un inter !

filtre bose.pdf

(3.67 MiB) Downloaded 61 times

alors mes questions, ce type de filtrage est vraiment bizarre, ou c'est normal?
ca filtre quoi au juste? et ou sort le satellite? afin de remettre ca au propre.

merci ca m;aiderait bien mon fils veut récupérer cet ensemble pour chez lui.

[francis ibre]

Bonsoir Robert,

et bonne année !

Ton schéma est très incomplet : je ne sais pas où sont connectés les différents HP, ni même où est l'entrée, ni la sortie...
Une photo de la plaquette, peut-être ?

Francis

[robert au taf]

Re bonsoir Francis,

j'ai bien conscience que mon document n'est pas terrible, mais avec le "bidouillage"
interne, c'est pas facile. le E désignait l’entrée et le S la sortie et c'est bien exactement
les composants qui se trouvent dessus.
cependant je peux faire une photo de la plaquette recto/verso, il y a d'ailleurs une sérigraphie
indiquant les couleurs des fils.
je te fait ca demain....

[robert au taf]

bonjour Francis,

je me suis mis a la tache ce matin, entre autres occupations....

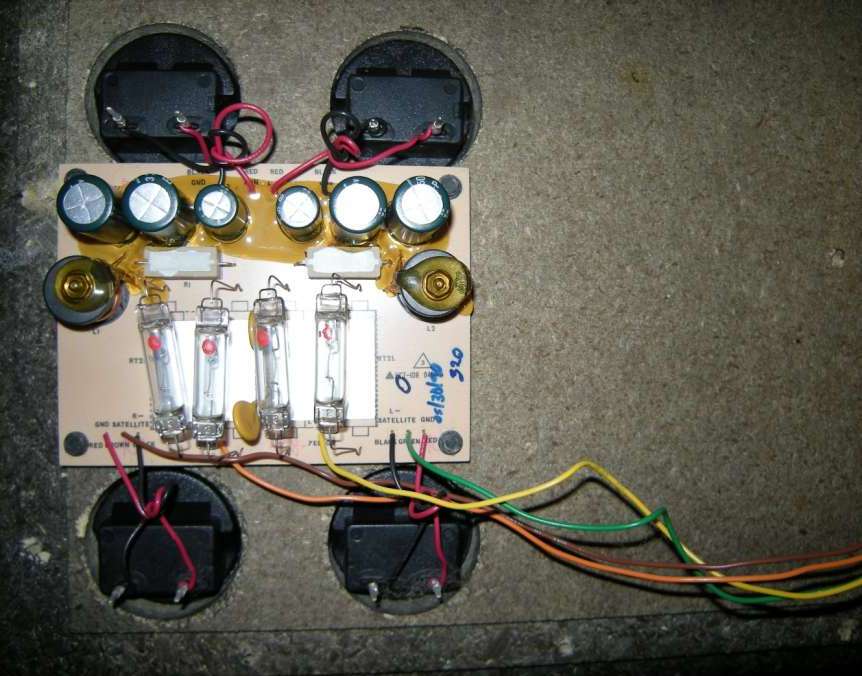

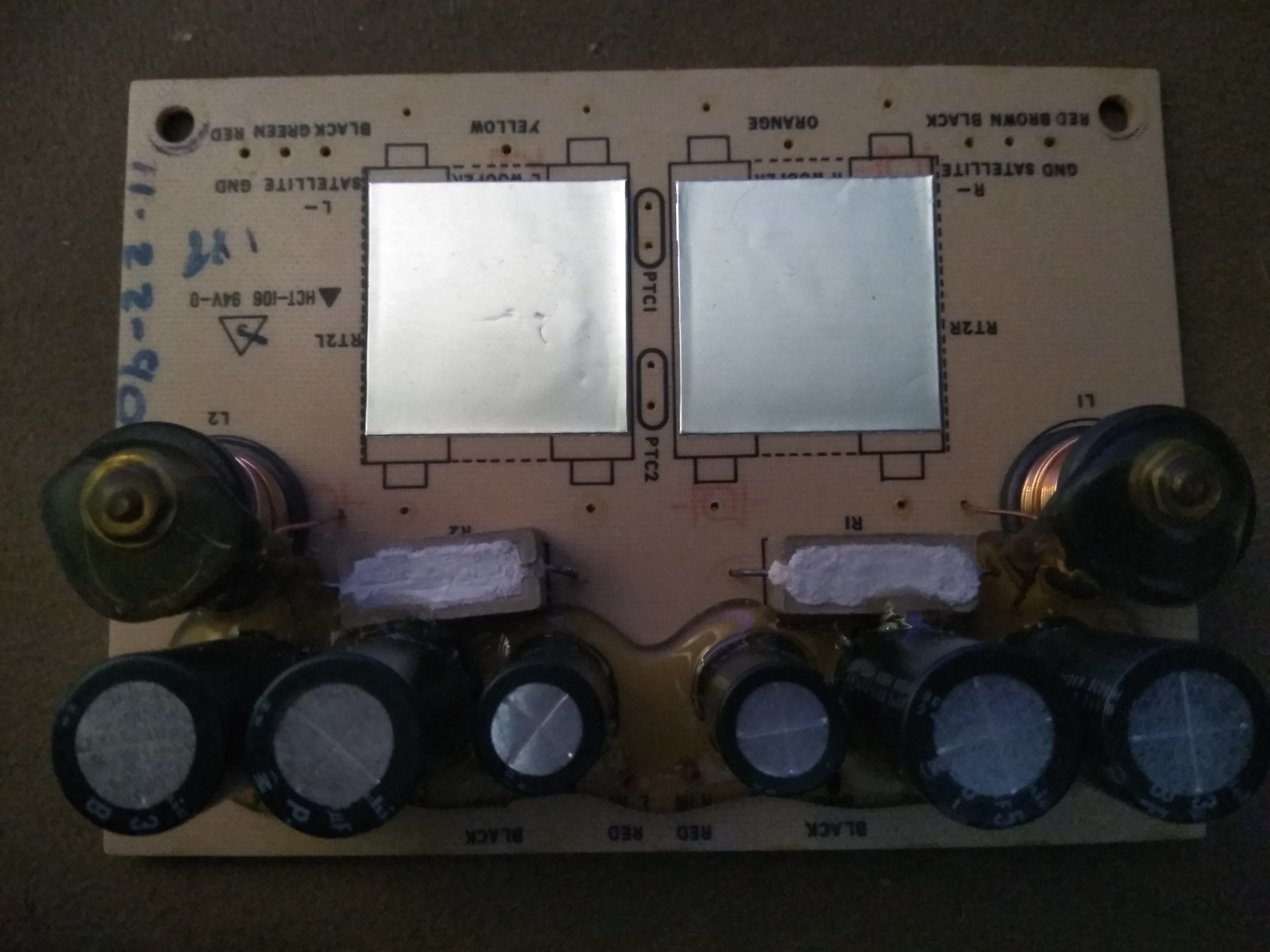

voila donc une photo de la plaquette recto/verso

les fils orange et jaune vont normalement bien sur les bornes + des 2 HP de grave.
les marron, rouge, vert sont les - apparemment en inversion de phase.
reste une mini piste marque noir ????? est elle strappee sur la sortie du filtre..quel bazar !!!

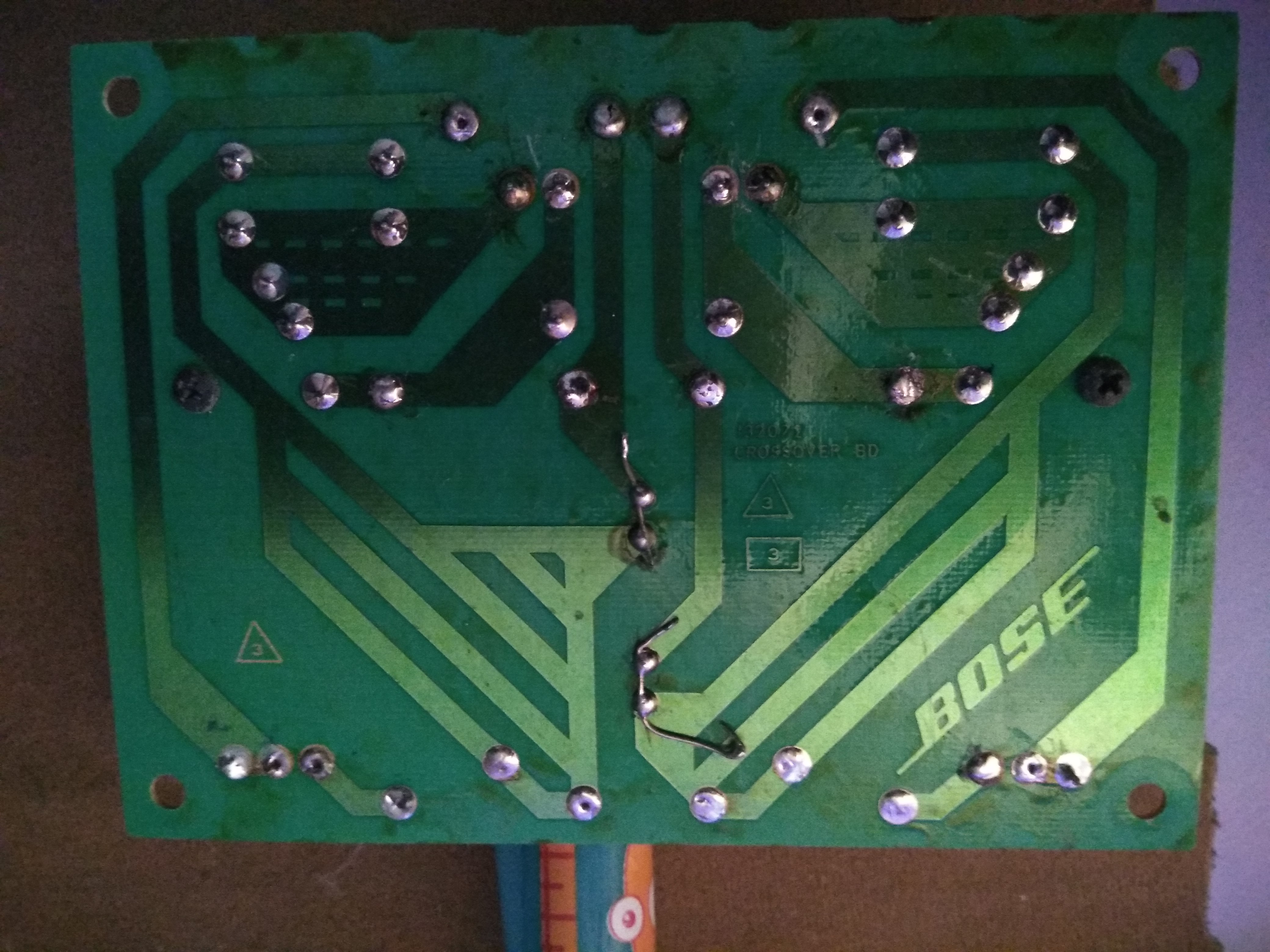

au verso on voit le moche strap qui court-circuite
ca c'est pour la sortie, maintenant ca passe par le filtre? ou et comment?

en entrée c'est classique, 2 noirs, 2 rouges.

le schéma est bien celui mis dans mon premier post E=entrée S=sortie
c'est ce filtre qui parait bizarre, il filtre en bas, en haut, avant, après quoi???

voila avec tout ca, tu (ou les autres) as de quoi réfléchir

bonne journee

[francis ibre]

Bonjour Robert,

il manque visiblement des composants sur cette plaquette !
D'après ce que j'ai trouvé ici : http://www.whatsinside.info/bose-acoust ... inside-05/

ces composants manquant sont des ampoules à filament, avec coefficient de température positif, et qui servent donc de "limiteur" (ils compressent la dynamique) pour protéger les HP.
Ils ont été enlevés et l'un d'entre eux (par canal) a été remplacé par un pont...
Seule la sortie "boomer" est raccordée !
le filtre dédié au satelite (ton schéma) n'est pas relié aux sorties...

Le raccordement correct est visible sur l'image ci-dessous :

Francis

[robert au taf]

BIEN VU Francis

donc les boomers ne sont pas filtrés, juste protégés par cet espèce d'ampoule a filament
avec une mini capa en //.
il faudrait bidouiller et mettre des résistances de faible valeur a la place des ampoules,
et faire attention a la puissance.
le filtre filtre les satellites. via encore une ampoule. idem mettre une R

il y a encore 2 petites capas chimiques dans chacun des satelittes, soudées sur un inter.
surement avec ou sans, qui modifierait "un peu" la coupure...
mon fils veut mettre ca sur une téloche, avec un petit ampli, cela ne devrait pas causer de pb.

[francis ibre]

Robert,

ce n'est pas une capa en parallèle, mais une varistance : elle est là pour écrêter au cas où...
Mais je n'ai aucune idée de sa valeur !

En ampoules de protection, tu as ceci :
https://www.thomann.de/fr/monacor_pl121 ... lampen.htm

https://www.thomann.de/fr/monacor_pl2418.htm

Plus proche de celles d'origine : https://www.thomann.de/fr/jbl_sk3_soffittenlampen.htm

Mettre une résistance n'est pas une bonne idée... ça va modifier le comportement des HP ainsi que celui du filtre.
Et sans rien protéger...

Francis

[robert au taf]

bon; je vais essayer de trouver ca...
mais ce sont des ampoules de bagnole, je dit une connerie une navette peut faire l'affaire?
18W/12v c'est pas complique a trouver...
ou alors bêtement un fusible?
parce que 10 euros le bitonio relais, c'est abusif !!!

[guytou]

Salut robert , si c'est pour mettre sur une télé avec un petit ampli dans une petite pièce , tu n'as peut etre besoin de la protection des loupiotes en série , cette vieille combine ,c'était plutot pour la sono ou on est souvent à fond , en plein air ... Moi je mettrais un pont de fil .

[robert au taf]

coucou Guytou;

bah, c'est un peu ce que je pensais faire....le système n'est plus récent,
et mon fils n’écoutera (ont) pas fort.
ca devrait suffir...
