Beste,

Ik heb een vraag over een van de projecten op de website. Ik heb het over “Lumina” (https://www.elektormagazine.nl/magazine ... 1603/28857 ).

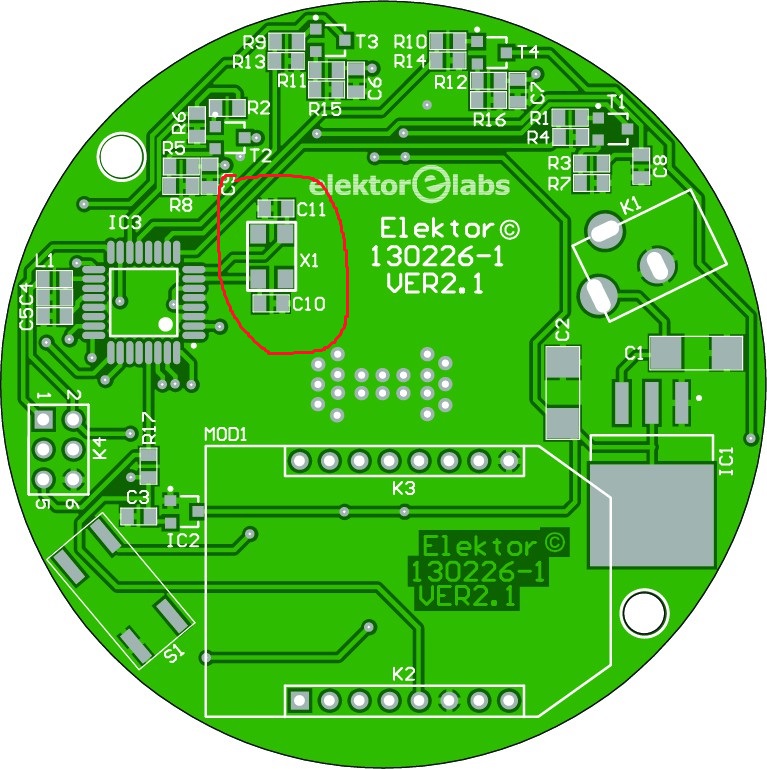

Op de PCB zelf staat er bij “X1” voor het kristal, 4 aansluitingen. (Foto1)

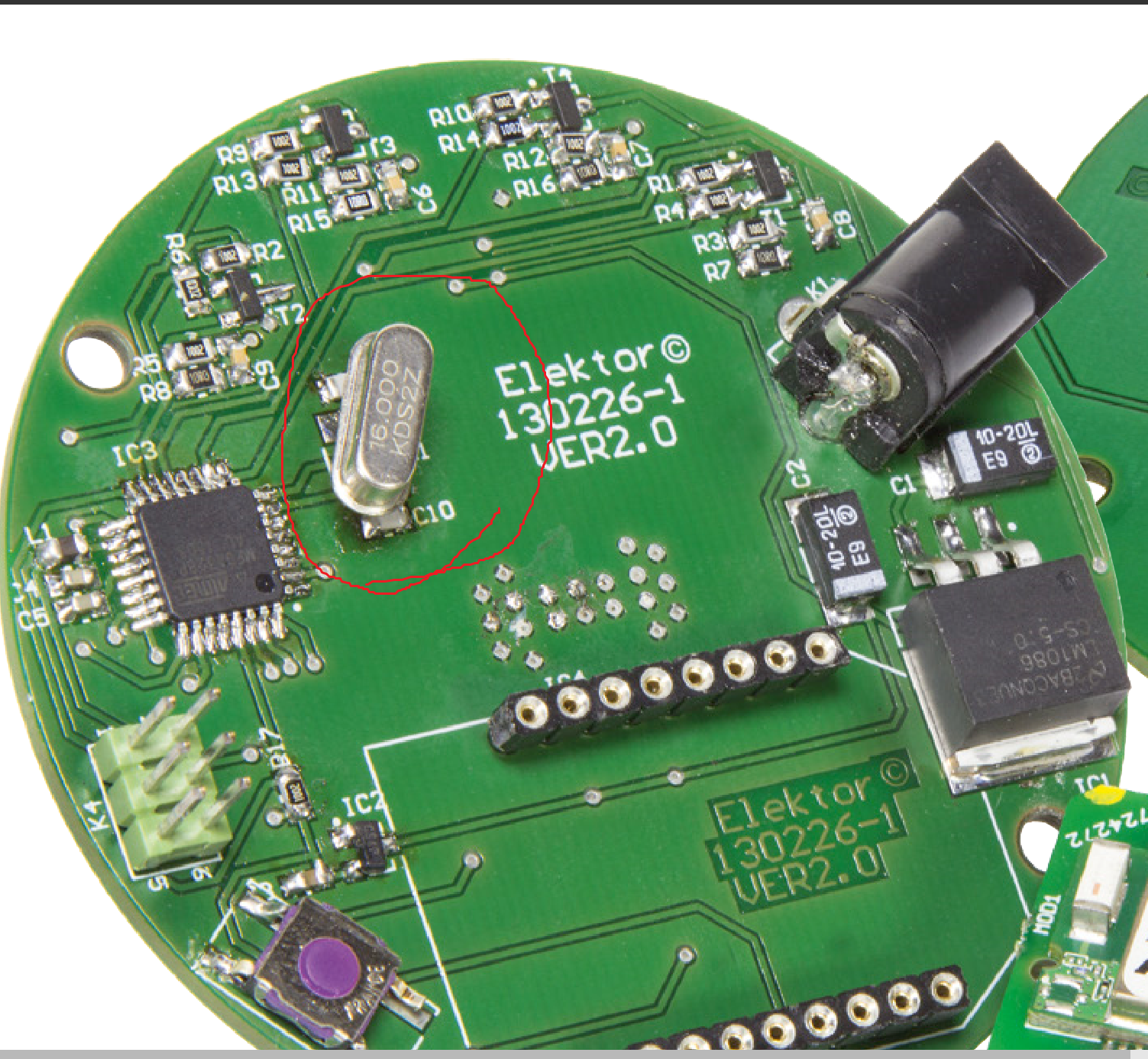

Als ik kijk in het artikel zie ik echter op de foto van de volledig gesoldeerde PCB dat er een kristal met 2 aansluitingen schuin is aangebracht, (Foto2)

en dus 2 contacten ongebruikt zijn. In de BOM-lijst vindt ik dan weer een link (http://www.digikey.com/product-detail/e ... ND/1024729) naar een kristal met toch 4 aansluitingen.

Kan u mij dan zeggen hoe het kristal moet aangesloten worden indien het 2 aansluitingen zijn en indien het 4 aansluitingen zijn, want in het schema zijn er ook slechts 2 aansluitingen.


Met vriendelijke groet,
Lars

[msilvius]

Hoi Lars.

Eerst de C's solderen die er daar onder zitten, wanneer je een HC type kristal gebruikt.
Dan het kristal.
Jouw eigen Digikey link, bevat een aantal andere links, onder andere naar een datasheet.
En in die datasheet staat op pagina 1 hoe het ding is opgebouwd.
Eerst van boven afgebeeld (en aan de bovenkant zitten geen contacten...), dan van onder.
En dus, als je er van boven op kijkt, dan zie je dat het kristal er aan het contact links onder en rechts boven op zit.
Als je 'm omdraait, is dat nog steeds zo trouwens.
De andere 2 soldeerverbindingen zijn niet in gebruik.
