Via de l'afficheur à secousses (02/2011)

[jonathanr]

Bonjour,

Ce mois-ci, le montage des lecteurs propose un afficheur à secousse qui semble tiré en "amateur". J'entends par la, plaque époxy jaunâtre, absence de vernis épargne et de sérigraphie. Mais peut-être qu’en Allemagne, c'est chose courante...

Ce qui m'interpelle, ce sont les via's qui sont des trous métallisés... On sait tous que c'est un sujet qui fait couler beaucoup d'encre lorsqu'il s'agit de faire ça en amateur...

Comment ce lecteur fait-il donc ?

[ymasquel]

Bonjour Jonathan,

D'abord rien ne dit que ce circuit est issu d'une gravure amateur, il est possible de faire réaliser des platines prototypes sans verni épargne ni sérigraphie mais tout de même équipées de trous métallisés. C'est en général ce que je demande pour mes propres prototypes car le coût est plutôt intéressant et le résultat n'en est pas moins professionnel.

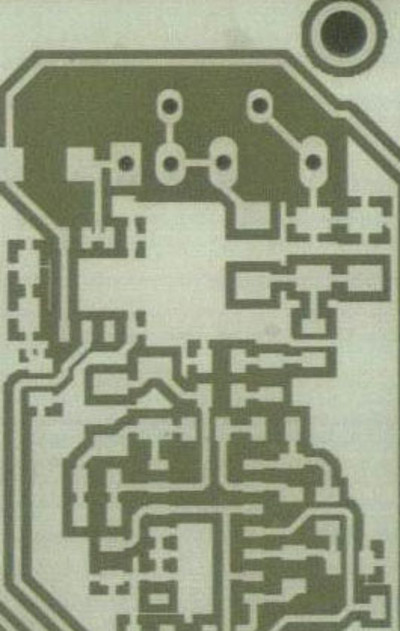

Je joins une partie de l'image d'un de mes circuits que mon fournisseur met à ma disposition en cours de processus pour en suivre le déroulement.

C'est du double face avec trous métallisés et protection cuivre par couche anti-corrosion. Le minimum pour assurer un résultat parfait sur un prototype qui sera réalisé en four à refusion.

Amicalement, Yves.

[jonathanr]

Bonjour,

Je reviens sur ce vieux post car je suis à la recherche d'un bon fournisseur pour mes protos.

Je passe par Elektor PCB service pour certains projets car moins cher que Euro Circuit (ouais ouais...) Mais payer pour 3 plaques alors que j'en ai besoin que de une et pas forcément avec du vernis et une sérigraphie, ça m'ennuie...

Merci
Jonathan
