Mechanische Impressionen

[thomas scherer]

Ein guter Freund und Feinmechaniker hat mir neue Achsen mit Flansch gemacht aus hochfestem rostfreien Stahl, so dass die BLDC-Hub-Motoren einseitig befestigt werden können. Das hat er super konstruiert und gefertigt, nichtwahr? Ich finde die Achsen auch ästhetisch sehr gelungen, nicht nur funktional.
Die originalen chinesischen Achsen haben beim Ausdrücken alle leicht gefressen und Riefen in die Passbuchsen reingemacht, mussten daher neu mit der Ahle geschönt werden. Teilweise waren sie brutal reingemacht und brauchten sehr viel Kraft zum Ausdrücken.

Dabei zeigte sich chinesische "Qualität" bei preiswerten Massenprodukten:
• Die Buchsen waren sehr ungenau.
• Buchsen und Achsen waren aus echt minderwertigem Stahl.
• Die Rostschutzschicht auf den Magneten ist mangelhaft angebracht.
• Die Magneten haben kleine Abbrüche an den Kanten.
• Die Magneten sind Pi * Daumen platziert.
etc.

Nachfolgend zunächst zwei Ansichten dieser Achsen:

[thomas scherer]

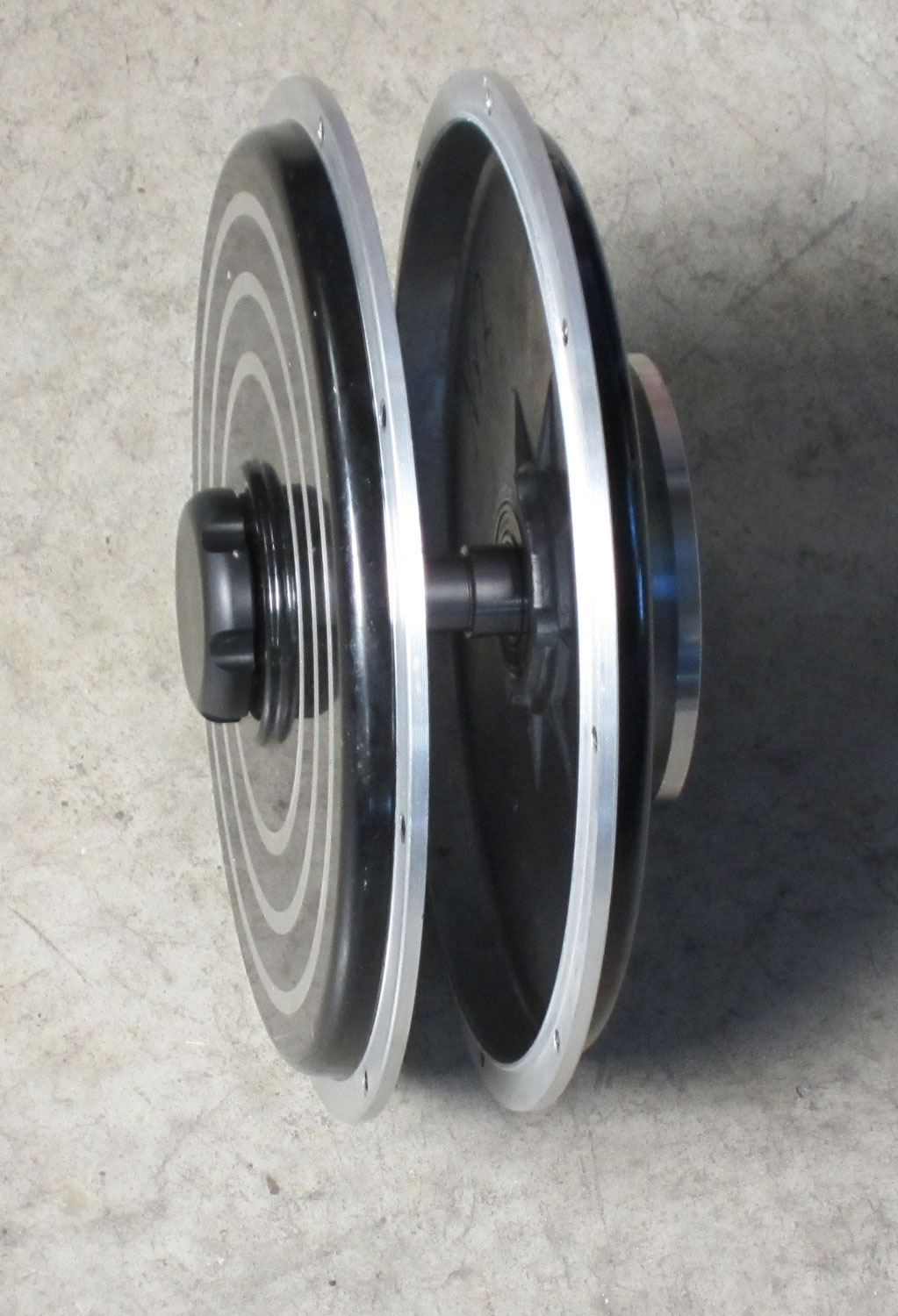

So sieht die Montage aus, noch ohne Motor, nur mit den Seitendeckeln.

[thomas scherer]

Weitere Impressionen:

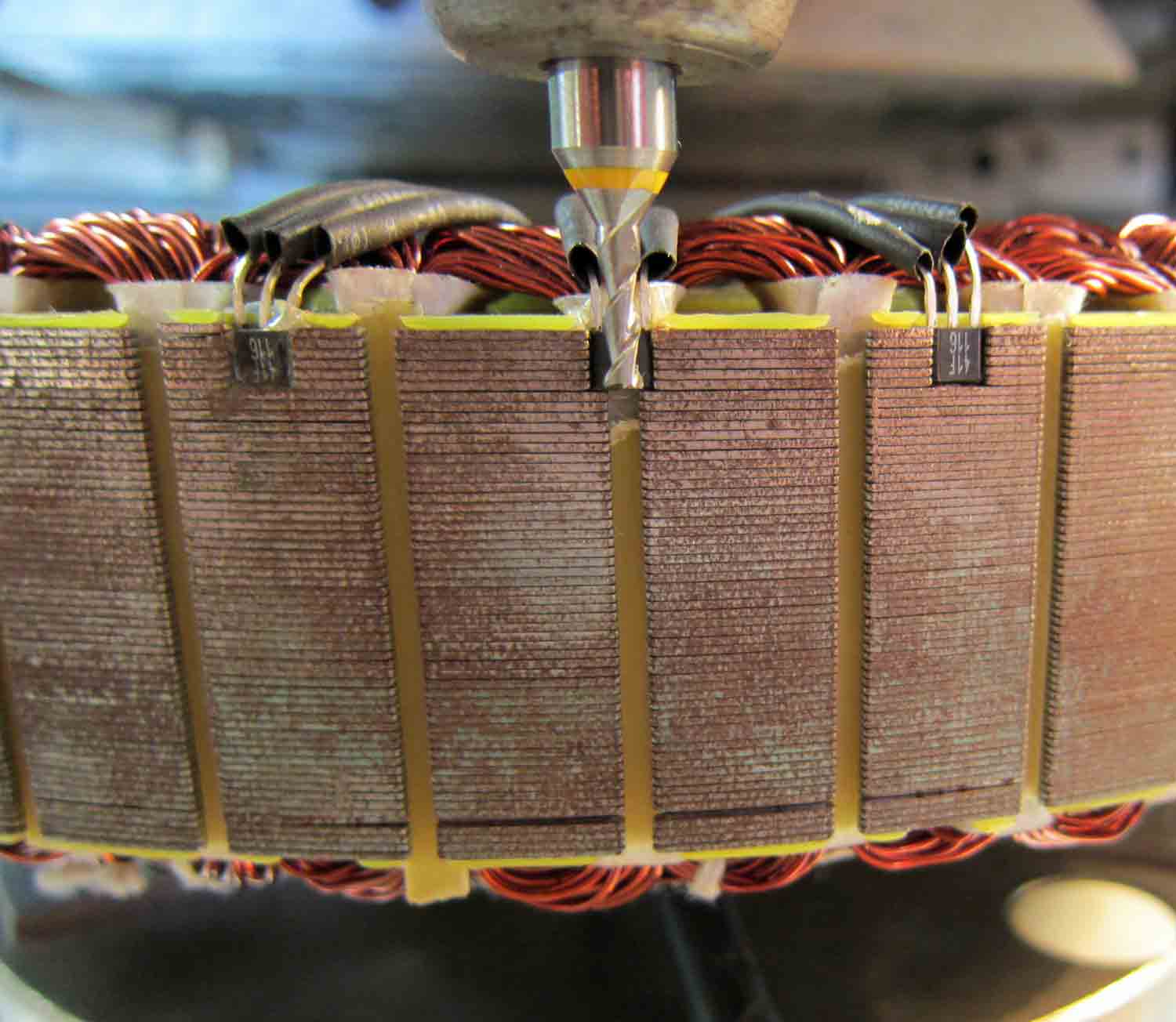

• Fräser des Dreiachsautomaten wird gerade auf den mittleren Hallsensor als Referenz ausgerichtet.
• "Übergenau" geklebte Magnete - einmal mit einem Spalt >1mm. Echt heftig.

[maje]

Das sieht wirklich sehr gut aus und verleiht einem chinesischen Motor eine Komponente, die man von deutschem Engineering gewohnt ist. Das macht wirklich Spass sich solche CNC Teile anzusehen.

Mein Kompliment !!!

LG

MArtin

[maje]

Und so sieht es aus wenn es schon mal provisorisch montiert ist:

Danke auch an dieser Stelle an Thomas und seinen guten Freund !!!!!

[thomas scherer]

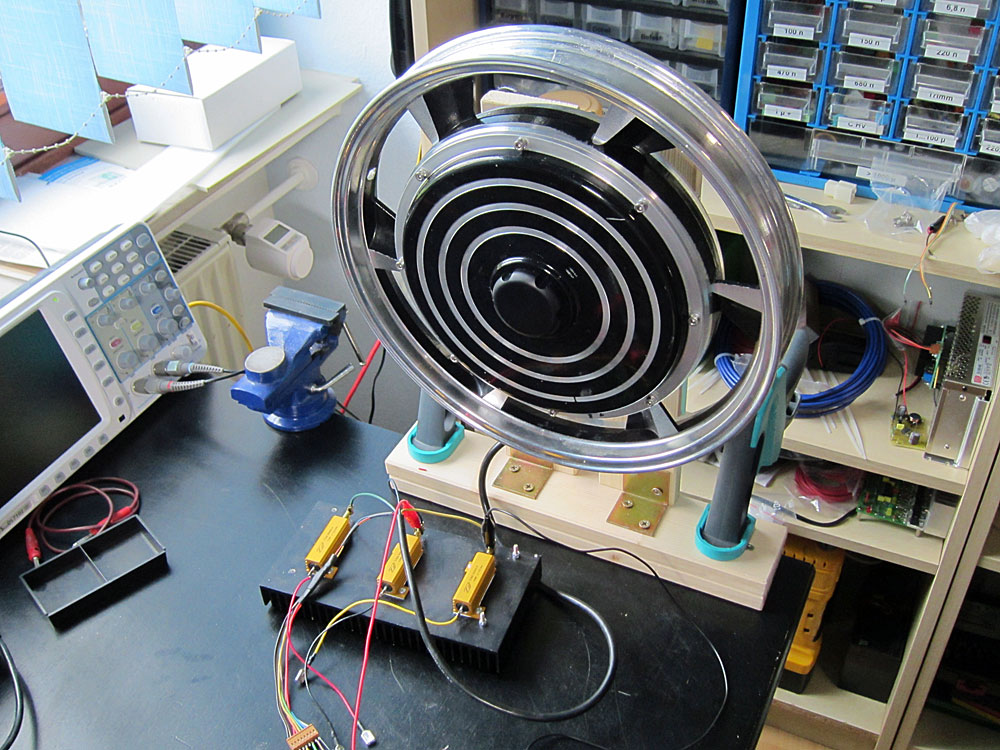

Hier der "Motorteststand" mit dem auf die Achse montierten Motor. Das ist übrigens derjenige, der von der Werkstatt so misshandelt wurde
