compacte OBD2 analyzer juni 07

[bert42]

In mijn pakket zitten een aantal onderdelen waarvan de uitvoering afwijkt van de opdruk op de print.
De aansluitdraden van IC1 staan niet in een driehoek maar naast elkaar. Bij Q7 en Q8 ook.
Wanneer ik de aansluiting van IC1 in de juiste vorm buig en hem plaats volgens de opdruk op de print dan zit hij goed. Werkt dat bij Q7 en Q8 ook zo??

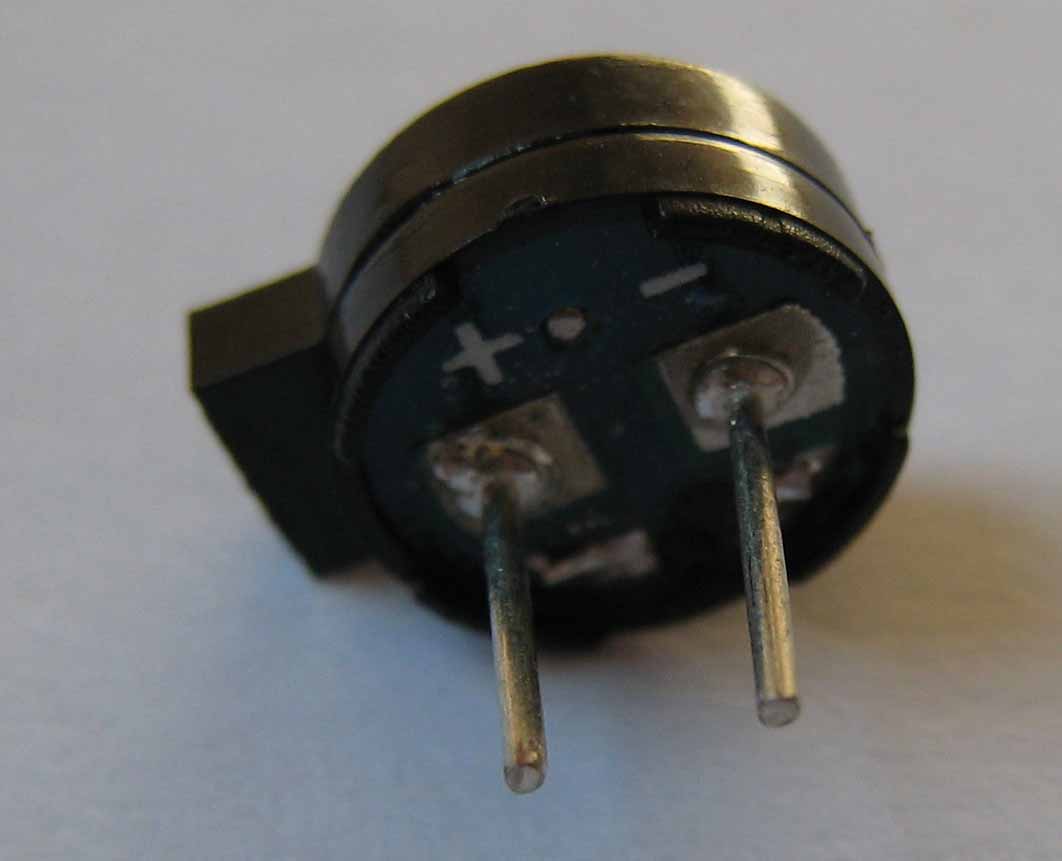

Is dit de Buzzer? (zie foto)

Vast bedankt voor de info.

[bert42]

Nog een vraag!

Moeten alle contacten van de display ook doorgesoldeerd worden op het witte onderlegplaatje?

[msilvius]

Dat ziet er inderdaad uit als een buzzer, zeker wanneer er in dat platte uitstekende stukkie een sleufje zit.
Dit soort buzzertjes zitten ook in telefoons, alwaar men met behulp van een kamertje het geluid versterkt en er dus een goed hoorbare ringtone uitkomt.

Voor je andere vragen kan ik je geen antwoord geven..

[heja]

Voor die spanningsregelaar en FETs die met de pinnen in 1 lijn zij geleverd geldt: kijk voor de richting naar de printopdruk en buig de middelste pin zodaning dat ie in het juiste gaatje valt.

Display: Alleen de backlight pinnen (A1,C1,A2,C2) dienen ook aan de bovenkant gesoldeerd te worden (zijn die onderste 2x2 pinnen) om er zeker van te zijn dat de backlight LEDs correct van stroom worden voorzien.

[bert42]

MSilvius en heja hartelijk dank. Ik heb jullie adviezen opgevolgd en nu werkt de OBD2 bij mijn Opel Zafira 2006.
Er is alleen niet zoveel te zien want ik heb (gelukkig) geen foutmeldingen

[msilvius]

Er is alleen niet zoveel te zien want ik heb (gelukkig) geen foutmeldingen

Och.
Das een probleem wat wel heel eenvoudig op te lossen is, niet ?
