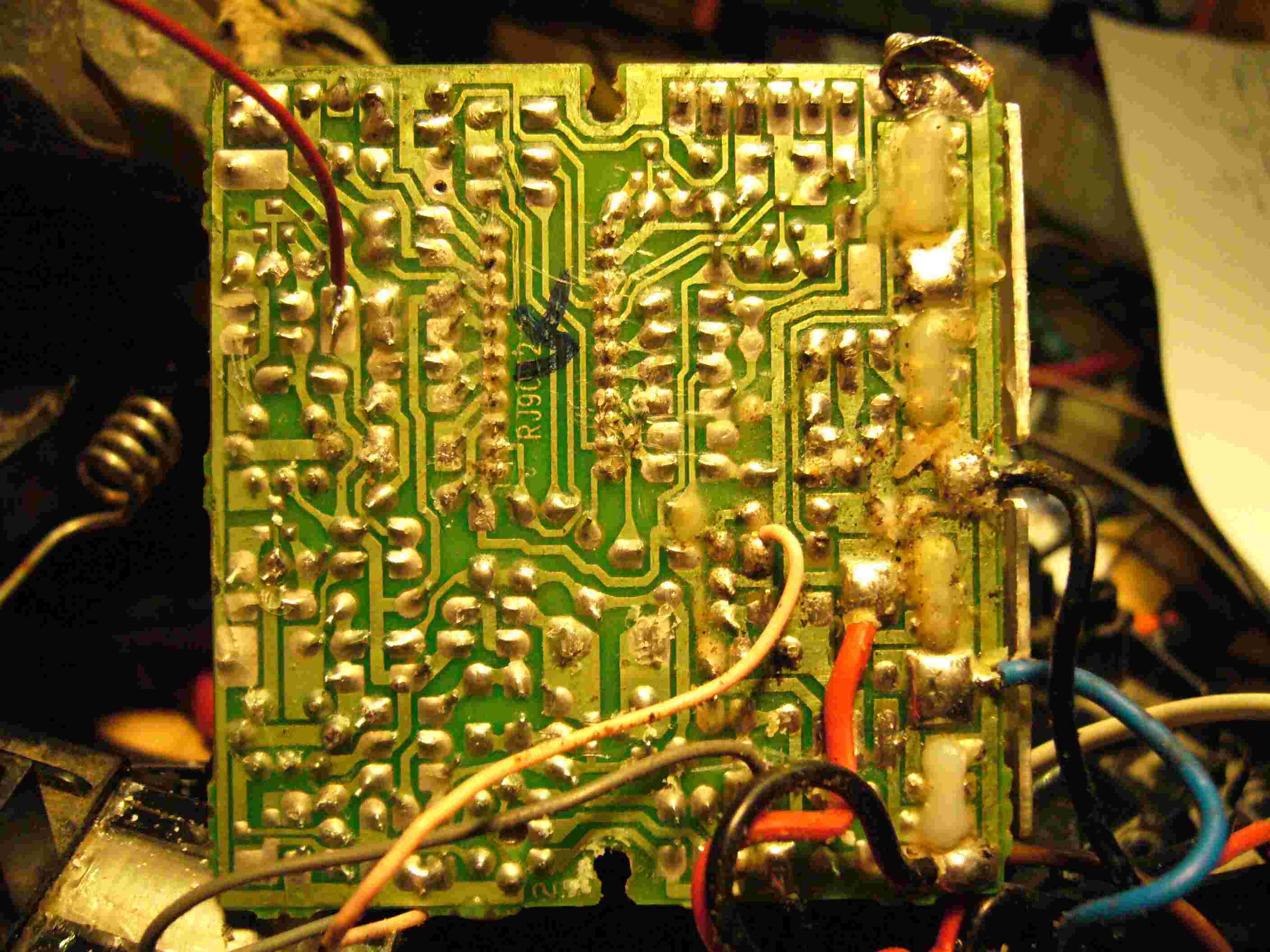

voilà une carte de voiture radio commandée en rideau ... une fois de plus?

alors un super ré là dedans???? non ! il y a des transistors HF et un quartz ! pas possible!

[iso14000]

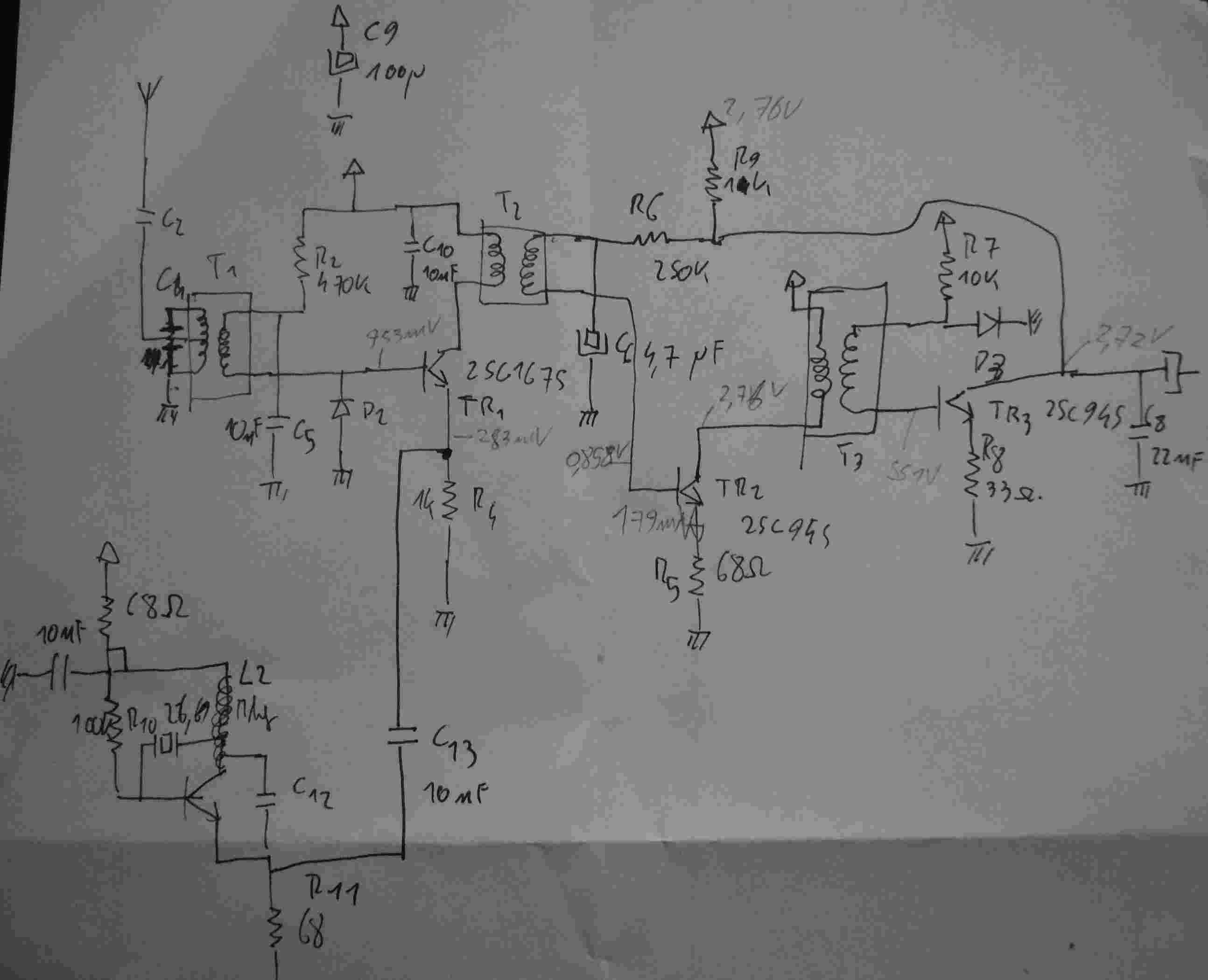

alors un petit tour.....

en bas à gauche l'oscillateur local avec un quartz à 26.69Mhz (ça tombe bien l'émetteur est à 27.145, ce qui fait bien une FI à 455Khz)

autour de TR1 : le mélangeur
je présume que dans le transfo T2 il y a un condensateur qui accorde à 455Khz

autour de TR2 un ampli classe A

et enfin autour de TR3 : une sorte de détection

mais notez bien le CAG avec C6 R6 R9 moins cher c'est pas faisable!


bon évidemment ça marche pô

à peine l'émetteur à 5m il y a plus de signal.....

quelqu'un à une idée?

A++

[treels]

Commence par vérifier l'étage d'entrée.

(Je suppose que l'OL fonctionne, hein !).

Bye.

[loblick]

Et du côté du récepteur? Il y a quoi? Tu as pu tester que cela ne venait pas de lui?

[iso14000]

euh.... loïc ... C'EST le récepteur!

l'émetteur est hors de cause je l'ai testé avec un a autre récepteur (un super ré d'ailleurs)

A++

[loblick]

Oups... Y a pas que lui qui capte à 5m...

[iso14000]

l'OL fonctionne , j'ai vérifié l'accord de T2 sur 455Khz ça m'a l'air OK

après comment vérifié le premier étage???

mystère

A+

[ymasquel]

Bonjour Florent,

Deux récepteurs dans la bande 27MHz qui souffrent de problèmes de portée, n'y aurait-il pas un pollueur de fréquence dans les environs ?

Dans l'autre fil tu disais ne pas pouvoir tester avec un autre émetteur pour cause de spécificités mais je pense que c'est la partie démodulation / BF qui est spécifique, rien ne devrait t'empêcher de réaliser une simple détection d'enveloppe pour voir ce qui se passe sur oscillo.

Amicalement, Yves.

[ymasquel]

Bonsoir Florent, suite,

J'ajouterais qu'en laissant les émetteurs éteints tu pourrais probablement voir passer des signaux parasites.

Amicalement, Yves.

[iso14000]

c'est effectivement un problème de portée et donc de sensibilité.

je visualise très bien la BF sur ce récepteur... tant que l'emetteur est à coté.....

il se trouve que sur l'autre fil c'est le récepteur d'un hélico qui est en rade, et c'est un super réaction mais je me suis rendu compte qu'alors il ne fonctionne pas comme tel.

Ici le problème est différent et je ne saisie pas franchement pourquoi.

Je renifle bien un truc dans le CAG "rustique".... mais quoi?

je sèche

A+
