Arduino Xmas tree

[arjen h.]

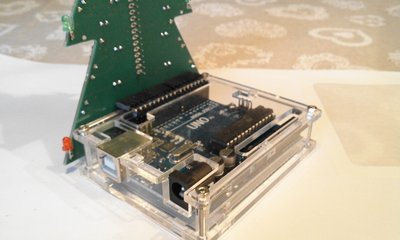

Bij gebruik van een Arduino in een behuizing voldoet de meegeleverde haakse header niet.

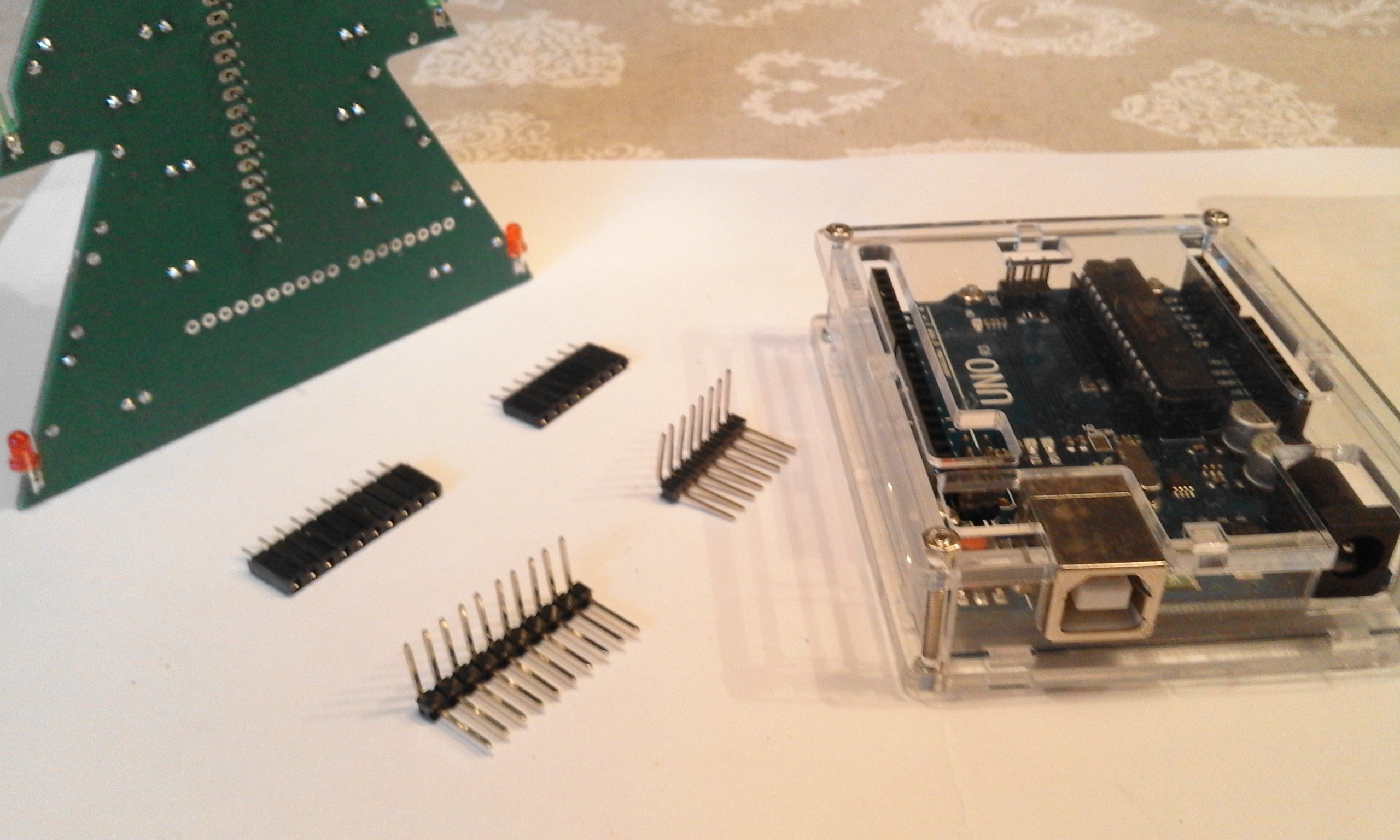

Ik heb dit opgelost met een female header en een lange rechte header die haaks is gebogen.

[arjen h.]

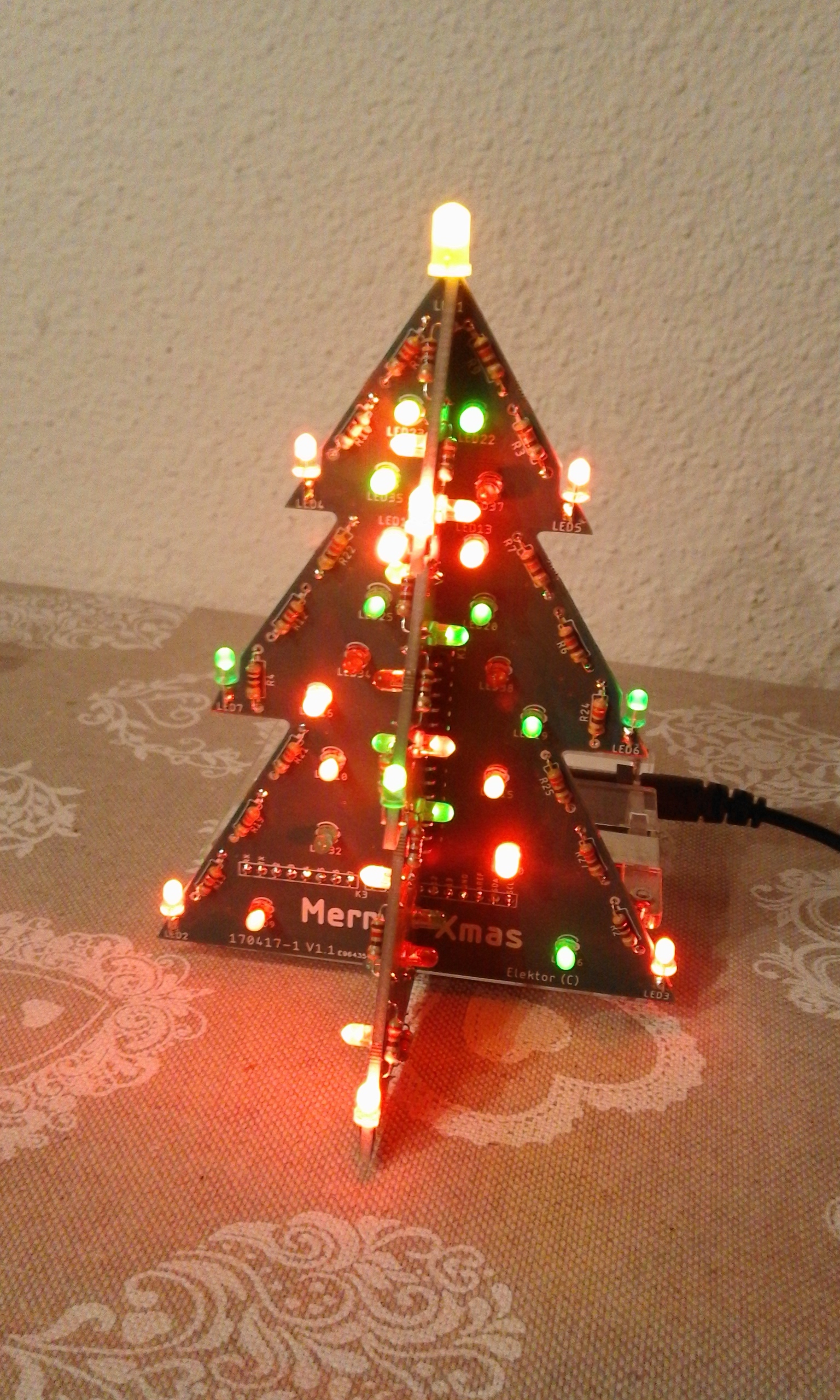

De leds lichten op verschillende manieren op.
Dit heeft te maken met verschillen in de outputpinnen van de Arduino.

Leds 1-30 worden vanuit een poort aangestuurd en direct naar gnd afgevoerd.
De leds die aan een PWM pin hangen lichten op met meerdere nivo’s van helderheid.
De leds die niet aan een PWM pin hangen staan of aan of uit.

Leds 31-32 en 34-41 hangen tussen 2 output pinnen in.
Het hangt dus van de combinatie van de pinnen af of een led oplicht of niet.
Bij leds 32, 34 en 36-40 is één van de pinnen een PWM pin, ook hier variaties in helderheid bij het oplichten.

Led D33 hangt tussen 2 PWM pinnen en is daarmee afwijkend ten opzicht van de rest.
De dubbele PWM (op zowel anode als kathode) geeft een ietwat afwijkend lichtpatroon dan de andere leds.
