Überarbeitung der Z-Achse

[pk1]

Es geht weiter ...

mit der Lagerung der Z-Achse. Die Spindel soll verlängert werden und in einem einstellbaren Festlager auf der Bodenplatte des Z-Gehäuses ruhen, damit der Z-Motor entlastet wird.

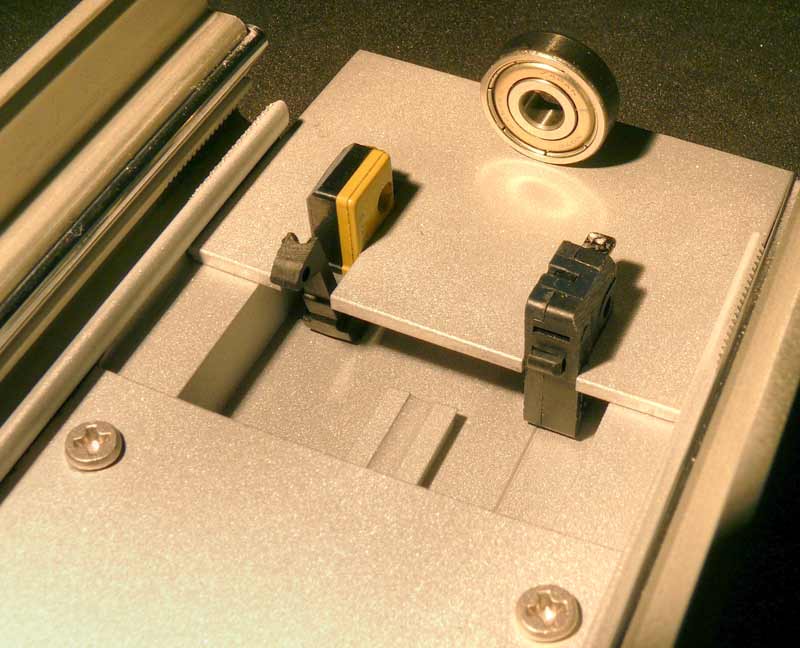

Dazu müssen die Mikroschalter noch einmal umgebettet werden, um mehr Platz für ein Lagergehäuse zu schaffen. Ich hoffe, zwei gegeneinander verspannte Rillenkugellager 625-2Z unterbringen zu können. Im Bild ist ein Muster als Größenvergleich zu sehen.

Fortsetzung folgt ...

[pk1]

...

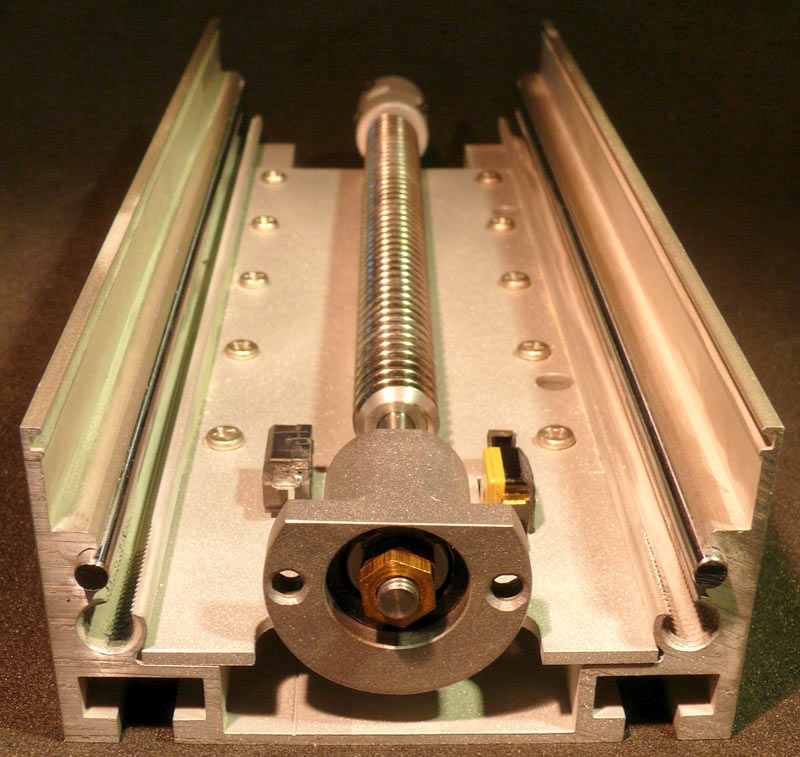

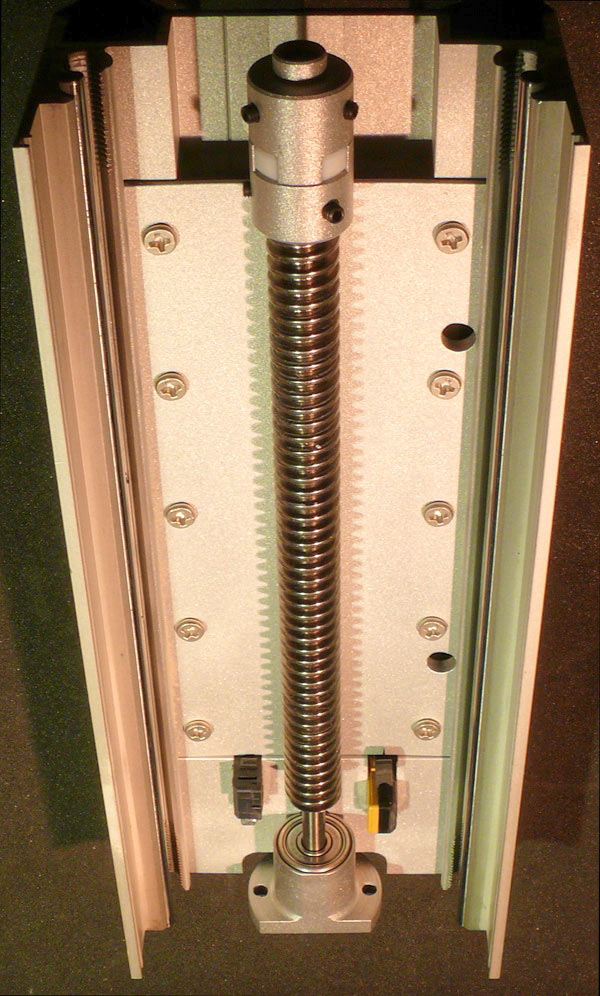

die Spindel ist nach Aufbohrung von 5 mm H7 mit einer Stahlachse verlängert. Das Ende dieser Achse hat ein Gewinde M5 für die Einstellmuttern erhalten. Die beiden Lager werden in einem Drehteil aus Automatenstahl gehalten. Da es im unteren Z-Gehäuseteil bös eng ist, musste der Schalterträger noch einmal Federn lassen, um Platz für den Befestigungsflansch des Lagergehäuses zu schaffen.

In beiden Bildern fehlt noch eine Abstandshülse zwischen Spindel und oberem Lager.

Fortsetzung folgt ...

[pk1]

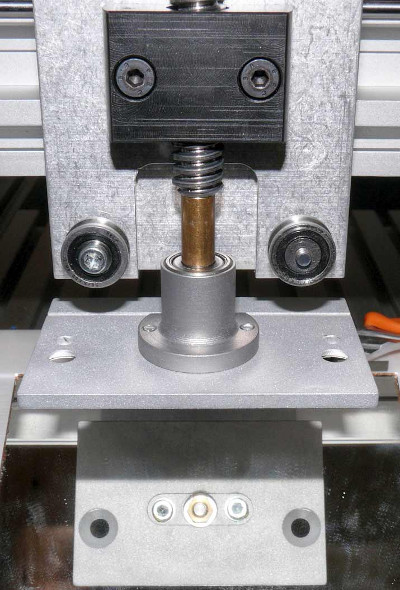

Leider ...

reichte die Abflachung des Lagergehäuses nicht ganz aus, daher musste die Trägerplatte für die vier Führungsrollen entsprechend ausgespart werden.

Die Unteransicht der Bodenplatte habe ich mit einem Spiegel eingeblendet.

Fortsetzung folgt ...

[pk1]

Abschlussarbeiten ...

Der Zusammenbau wird dadurch erleichtert, dass die Mikroschalter unabhängig von der Bodenplatte montiert werden. Außerdem ist in der Verkastung genügend Platz, um das zu den Mikroschaltern führende Kabel in einer Schlaufe mit größerer Länge verlegen zu können, was den Bewegungsspielraum bei der Montage erhöht. Alle Kabel, die im Z-Kopf zusammenkommen, habe ich nicht mehr verlötet, sondern mit Adernendhülsen versehen und in Schraubklemmleisten verbunden. Da der Motor jetzt mit der Spindel keine feste Einheit mehr bildet, lässt sich bei Bedarf der gesamte Motorkopf entfernen und die verbleibende Mechanik per Hand auf Leichtgängigkeit und Spielfreiheit prüfen. Eine Erleichterung ist dabei auch das Fehlen der blauen Rückwand: Selbst bei montiertem Motorkopf kann die Spindel bei ausgeschaltetem Profiler mit den Fingern gedreht und bei der Spieleinstellung des neu hinzugekommenen Lagers blockiert werden.

Fazit: Der Aufwand hat sich in mehrfacher Hinsicht gelohnt.

Gruß

Peter
