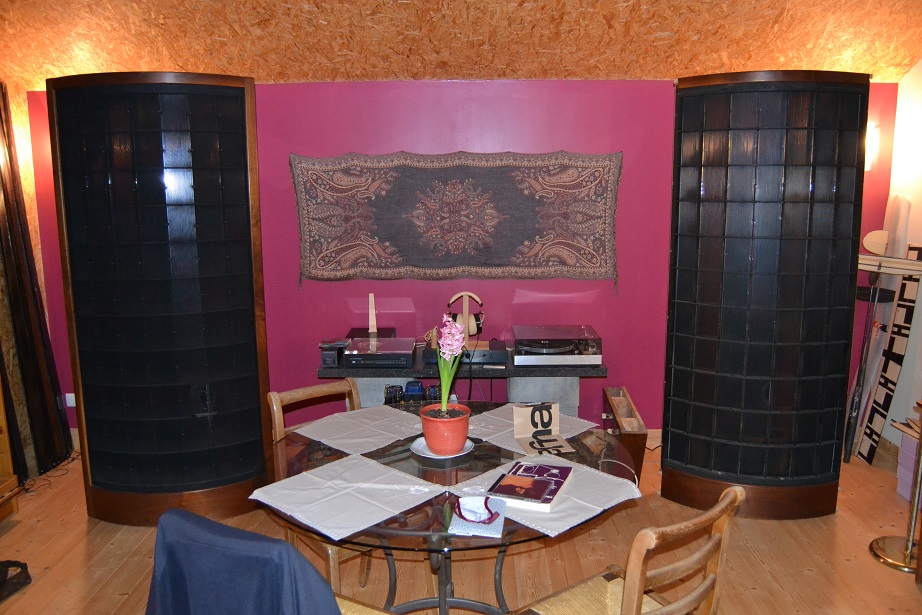

Enfin, les deux enceintes provisoirement assemblées et appuyées sur les Audiostatics pour essai, en utilisant leurs transfos et alimentation HT. Eh bien même comme ça, ça marche très bien, mieux que les Audiostatics, surtout dans les graves et la taille de la place d'écoute.

Mais mais mais, il y a un mais ...
Alors que je me demandais quelle structure fabriquer pour tenir assemblés les 2 fois trois éléments, je tombe sur une annonce du bon coin pour des Soundlab A1 pour un prix dérisoire. Et on va les chercher avec mon pote Philippe.

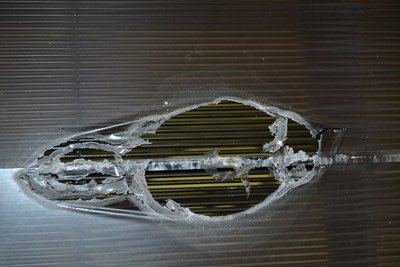

Evidemment, les membranes sont HS.

[Hervé]

Donc démontage, décollage des anciens diaphragmes, nettoyage, collage de nouvelles membranes avec cette difficulté que le mylar dont je dispose fait 61 cm de large alors que la largeur nécessaire serait d'au moins 1m. Donc pose en deux fois de deux lés ... Une opération pas évidente pour éviter les plis.

Et comme pour mes panneaux persos, utilisation de scotch aluminisé pour amener la haute tension. Le fil de fer est d'origine.

Le résultat d'écoute est sensationnel ! C'est carrément un cran au dessus de ce que j'avais écouté auparavant. L'électrostatique, c'est vraiment une autre dimension ! Mais comme j'avais laissé quelques plis sur le diaphragme au cours de la réfection de la première enceinte, cela m'obligeait à descendre assez bas le niveau de la haute tension (réglable sur les Soundlab A1) et ainsi perdre en rendement. J'ai donc décidé de les refaire. Et cette fois, je suis reparti avec l'intention de disposer les lés avec des épaisseurs de mylar différentes : 3microns sur les parties extérieures et 12 microns sur les parties intérieures (de la zone d'écoute).

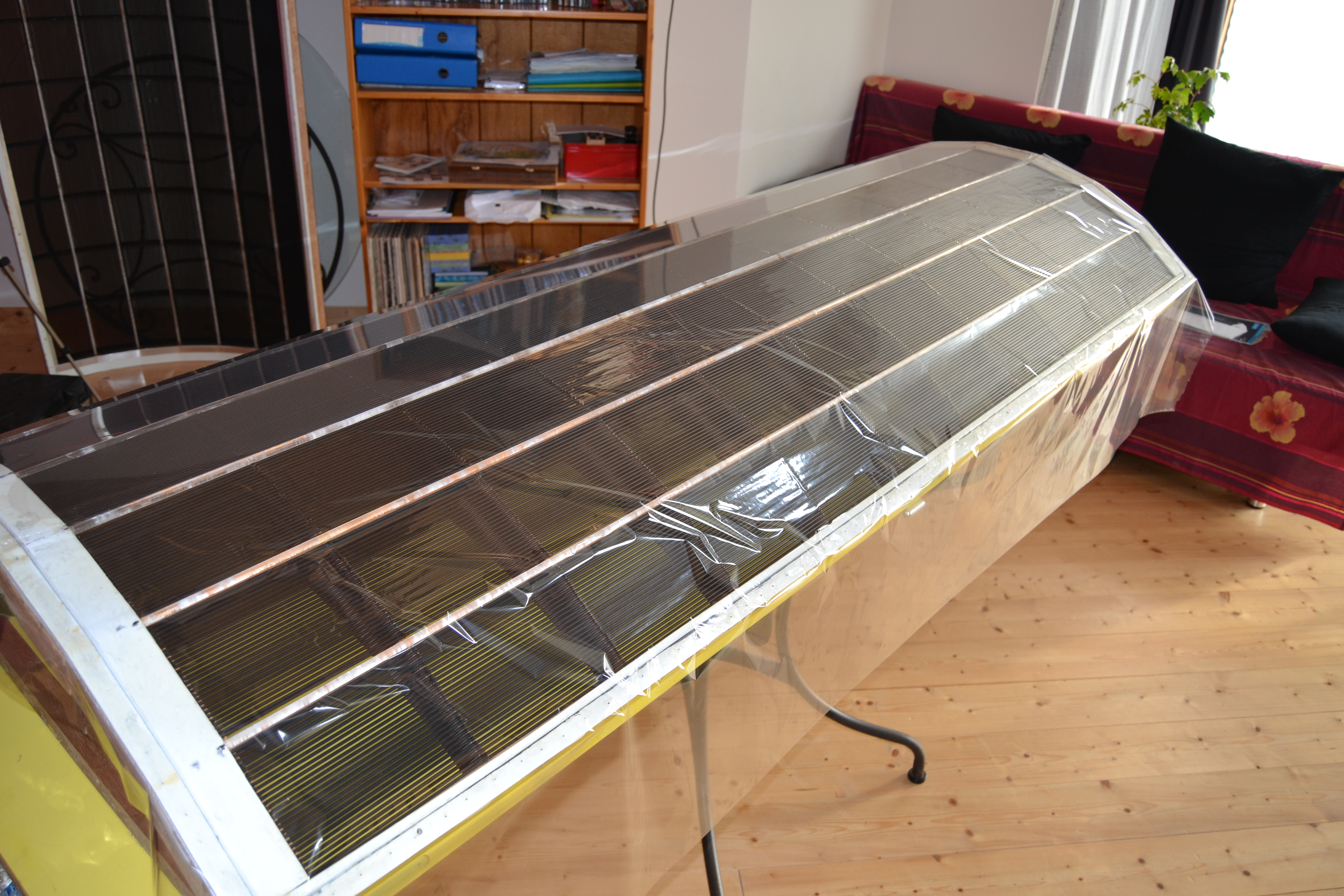

Donc mise en place du lé de 3 microns. C'est particulièrement délicat car il s'agit que ce soit parfaitement aligné pour éviter les plis et c'est tellement léger que ça s'envole de peur !

[Hervé]

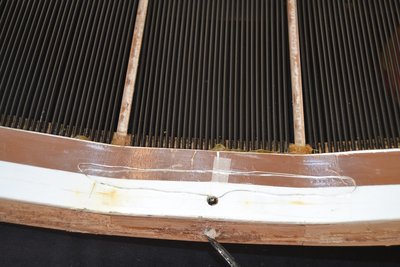

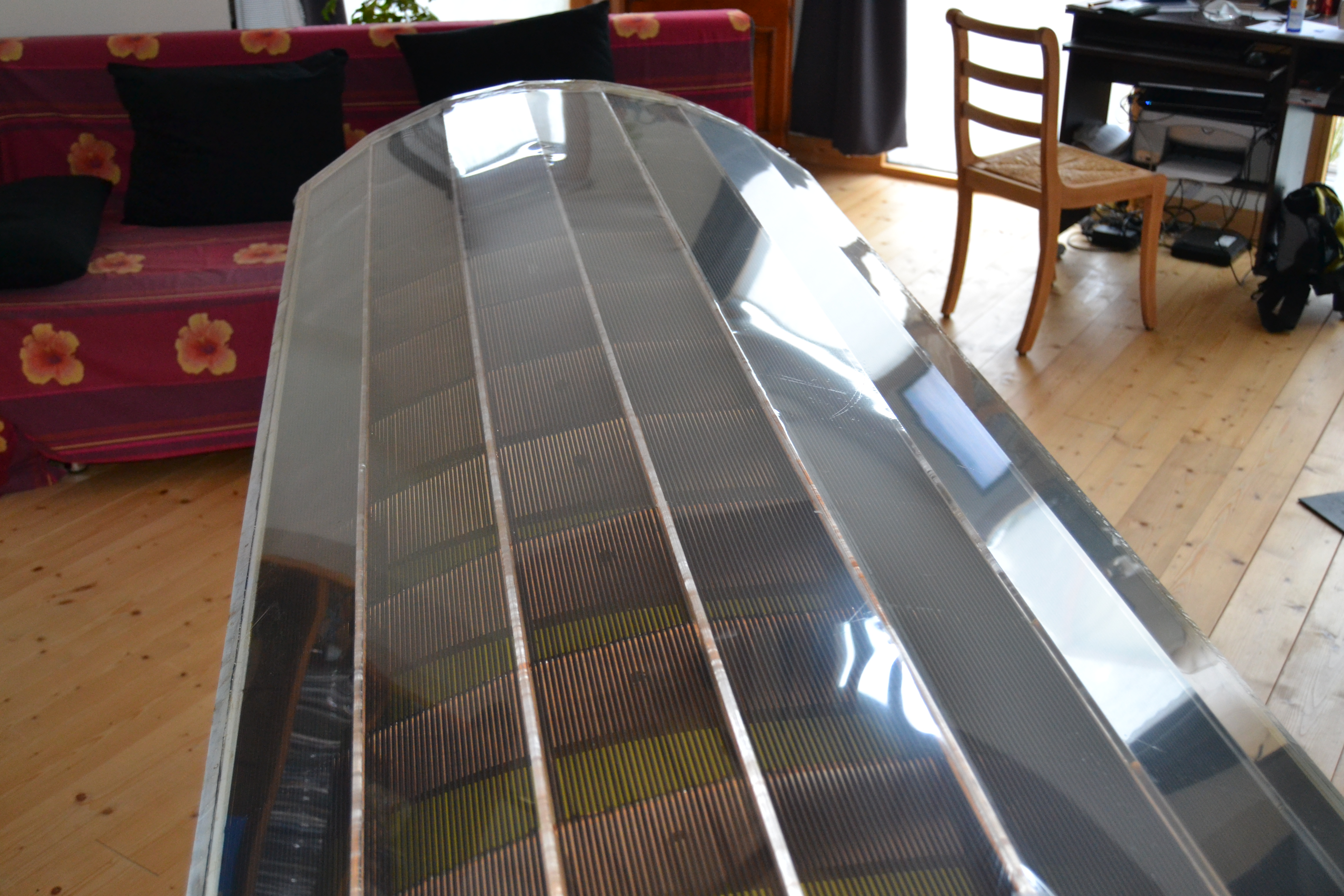

Puis dépôt d'une fine couche d'époxy en essayant que rien ne bouge :

Puis légères modif pour la mise en place définitive du mylar et séchage de 24 heures avant de pouvoir continuer.

A bientôt pour la suite.

Hervé ou rvrève

[Hervé]

Bonjour à tous,

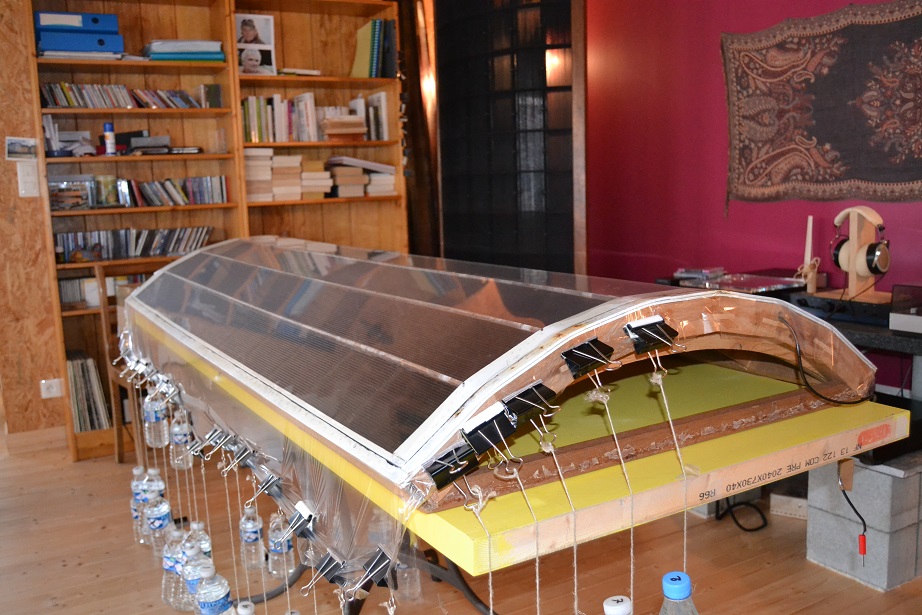

Voilà la suite : Après avoir basculé le lé de l'autre côté, déposé une fine couche d'époxy sur le pourtour, rebasculé le lé du bon côté, mise en tension de la membrane avec des bouteilles d'eau.

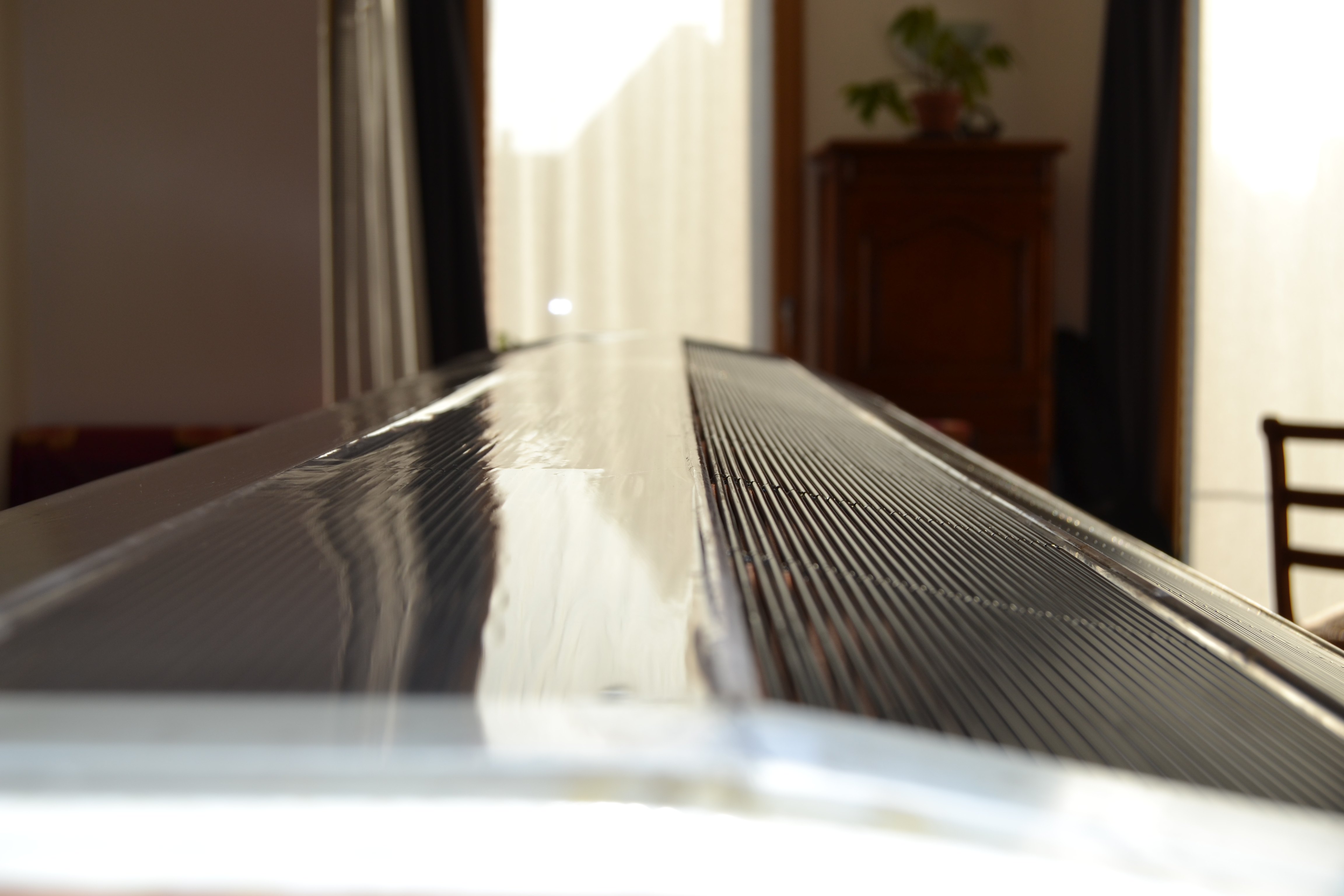

Puis collage du bord du second lé, en 12 microns celui-là. C'est beaucoup plus commode.

Donc attente de 24 heures à nouveau avant de tendre et coller complétement le second lé.

A bientôt.

Hervé

[jef]

Bonjour à tous

Je suis vraiment impressionné par le travail déployé autour de ces cellules électrostatiques
Bravo et merci de nous faire partager ces infos

Jef

[Hervé]

Bonjour à tous,

Tension et collage du second lé ce matin :

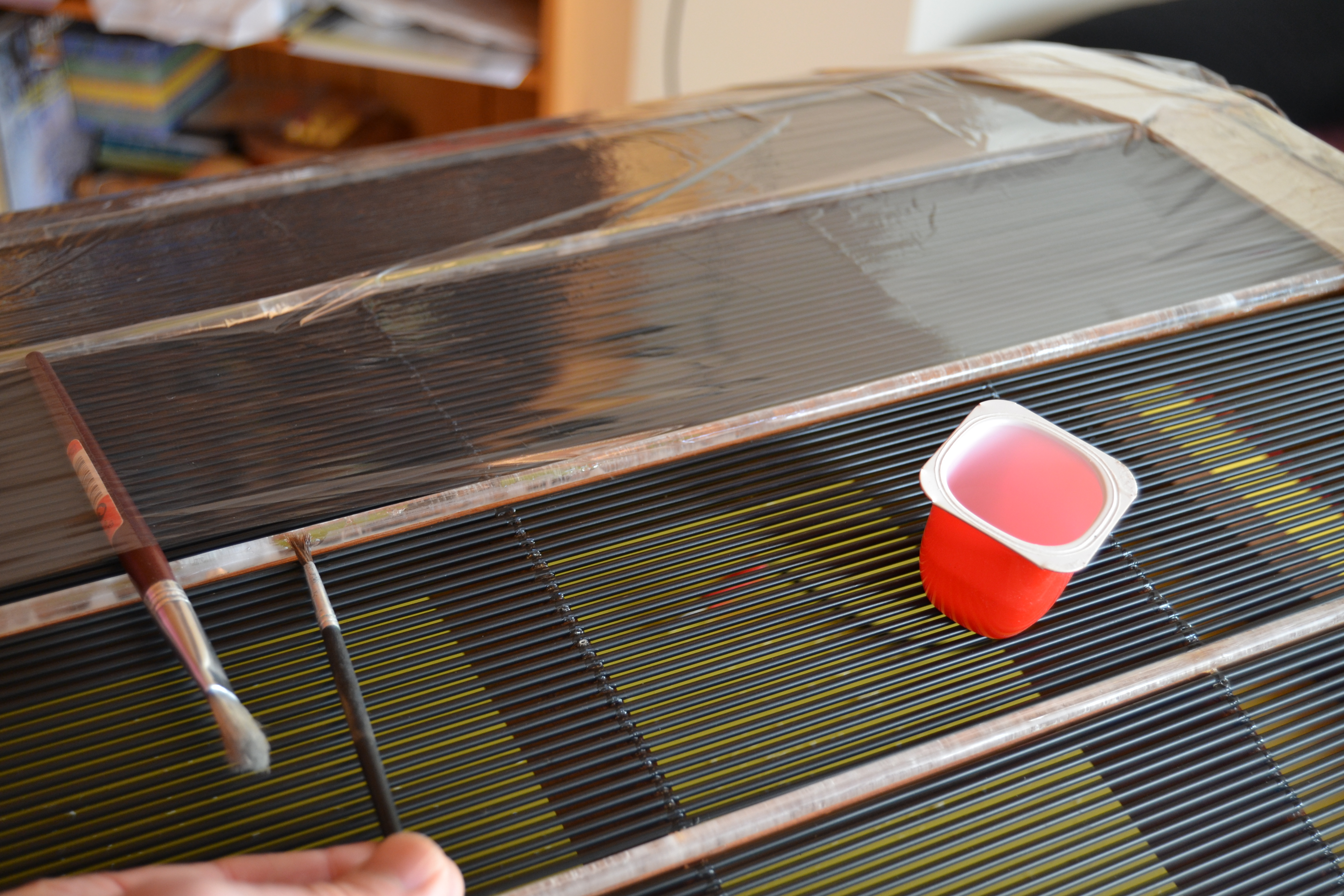

J'attends que l'époxy soit bien prise avant d'enduire la membrane de solution conductrice (pour ne pas risquer de la détendre en appuyant avec le pinceau).

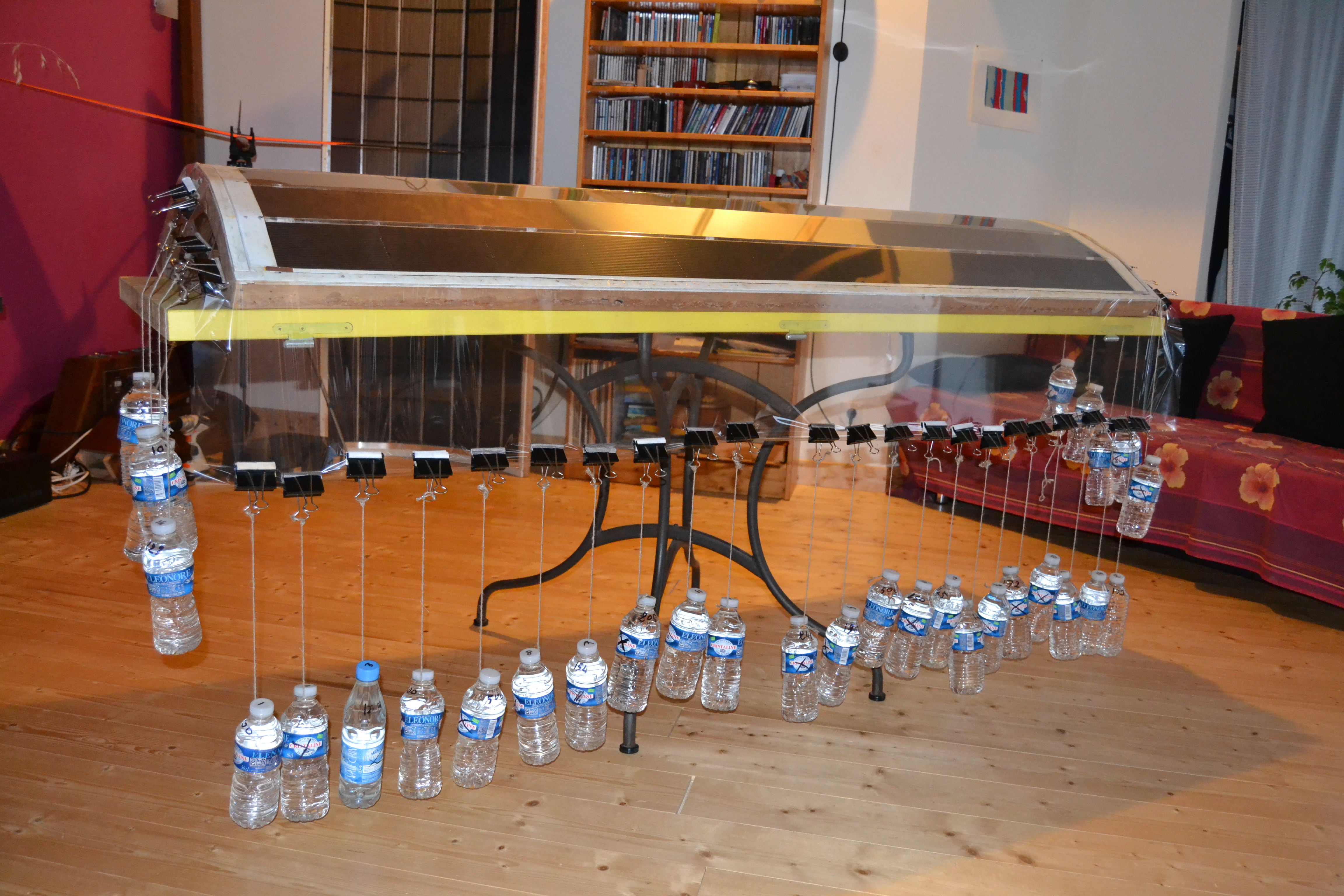

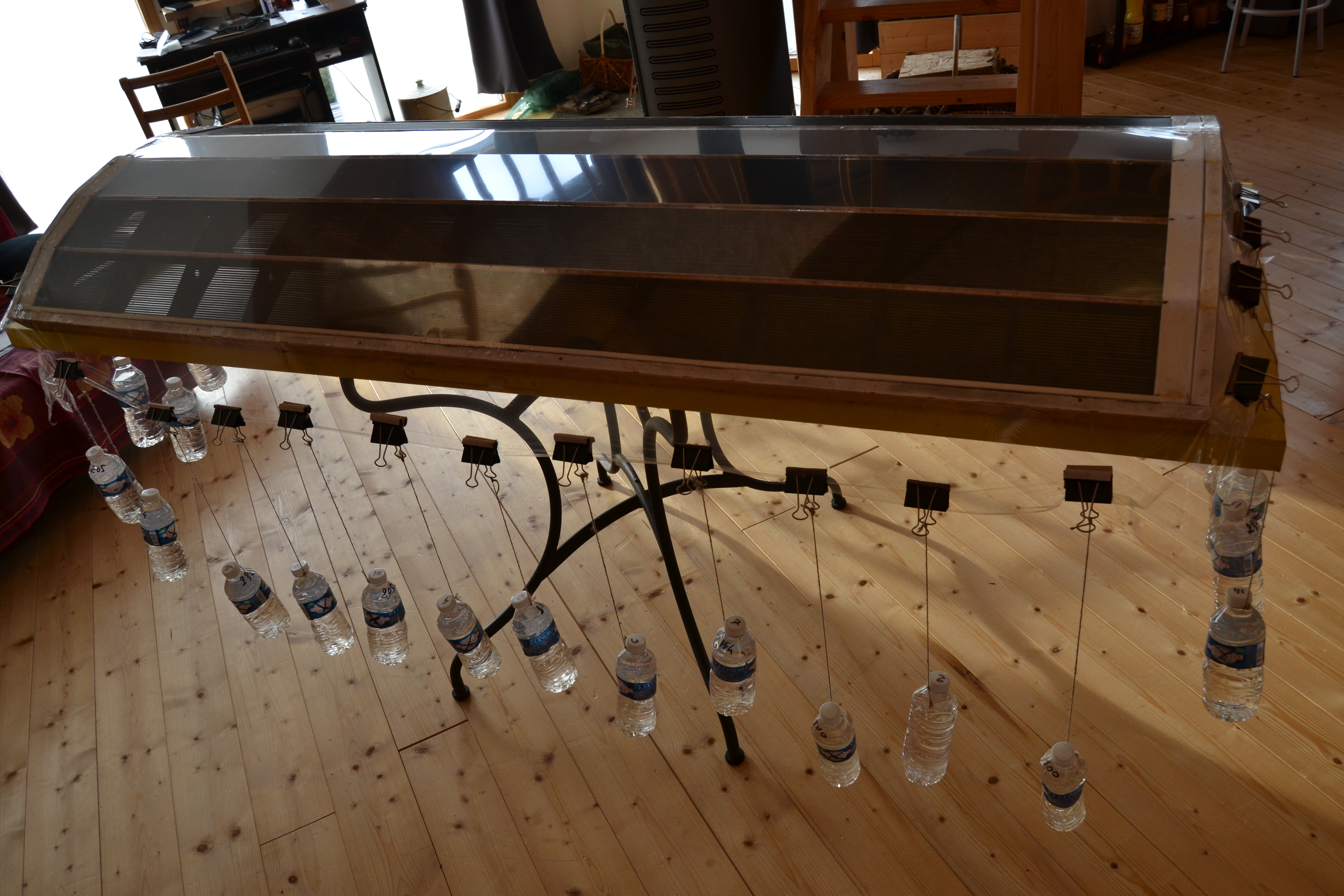

Je rajoute un photo de la rangée de bouteilles :

La suite demain.

Hervé

[Hervé]

Bonjour à tous,

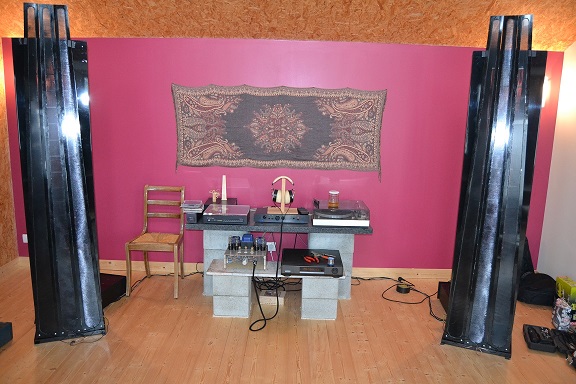

Voilà, c'est remonté et rebranché.

Je me répète mais l'électrostatique, c'est vraiment magique ! ! !

Je peux mettre beaucoup plus en haute tension et donc rendement nettement amélioré. Beaucoup plus de dynamique aussi. C'est curieux mais je dois mettre plus de haute tension d'un côté (celui que je viens de refaire) que de l'autre pour avoir l'équilibre stéréophonique ... Cela m'étonnerait que cela vienne de la différence d'épaisseur d'un des lés Il faudrait avant tout que je mesure la ht produite de chaque côté.

Pour la symétrie, je vais refaire l'autre mais pas tout de suite. Je vous tiens au courant.

A bientôt.

Hervé

[philippeh]

Bonjour à tous,

Le forum-audiophile est clos, mais les archives sont accessibles ici : https://web.archive.org/web/20150315020 ... ophile.fr/

On y retrouve les fils sur le DIY de casques et haut-parleurs électrostatiques.

Les casques électrostatiques en DIY : https://web.archive.org/web/20150316040 ... 49748.html

Les haut-parleurs électrostatiques en DIY : https://web.archive.org/web/20150316050 ... 49933.html

37 pages avec de nombreuses images.

Bon courage !

Philippe H.

[philippeh]

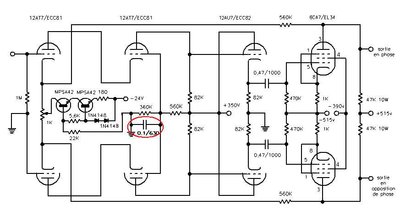

Le schéma de l'amplificateur à EL34, version de 1995 :
