Wheelie II

Der selbst balancierende einachsige Elektro-Roller

Postby lötpaste24 » Fri Nov 23, 2012 12:00 am

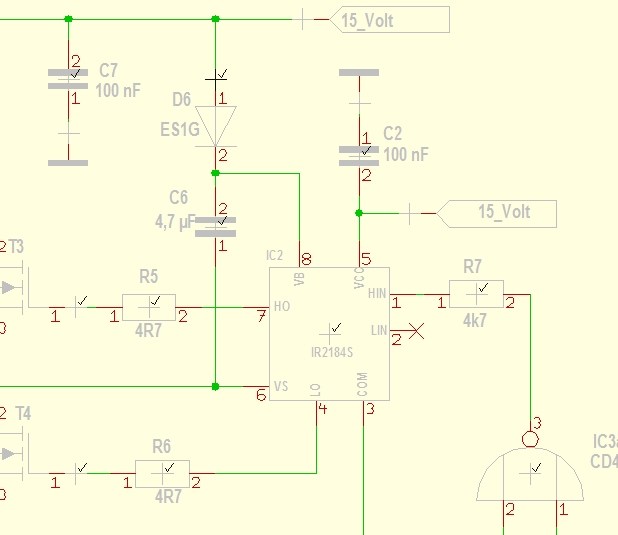

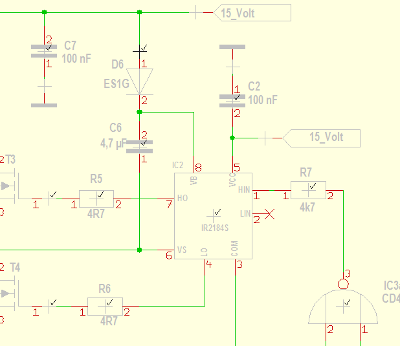

Hi, also die Diode D6 ist Bidirektional ..
Und der Kondensator C6 ist ein 4,7µF so wie es auch von Günter vorgesehen ist.
Attachments
lötpaste24

Posts: 3
Joined: Fri Jan 03, 2014 1:48 pm

Postby roman1 » Fri Nov 30, 2012 12:00 am

Hallo Martin,
In nächsten Tagen werde ich einen Abzieher fertigen, da Daniel hat mich gewarnt über Kräfte welche Magneten ausüben.

Ich möchte keine Finger Verlieren )

Danke Danke für Info

Roman
roman1

Posts: 11
Joined: Fri Jan 03, 2014 1:48 pm

Postby maje » Fri Nov 30, 2012 12:00 am

Ja so sollte es gehen !
maje

Posts: 47
Joined: Fri Jan 03, 2014 1:48 pm

Postby roman1 » Fri Nov 30, 2012 12:00 am

Danke für Antwort,

also erst Abschrauben Deckel (auf Gegenseite von achse).

Danach Achse Reindrucken über Abzieher?
roman1

Posts: 11
Joined: Fri Jan 03, 2014 1:48 pm

Postby maje » Fri Nov 30, 2012 12:00 am

Hallo Roman,

zum öffnen musst du alle Schrauben am Rand lösen. Du kannst dann an zwei Seiten unter die Deckel einen Kunststoffhebel legen und dann nach oben drücken. Der Deckel springt dann ab.

Zum herausziehen des Stator auf der anderen Seite kannst du einen Abzieher auf die Achse setzten und z.B. an den Bohrungen für die Bremscheibe einen Gegenhalter befestigen und dann rausziehen.

LG

Martin
maje

Posts: 47
Joined: Fri Jan 03, 2014 1:48 pm

Postby roman1 » Fri Nov 30, 2012 12:00 am

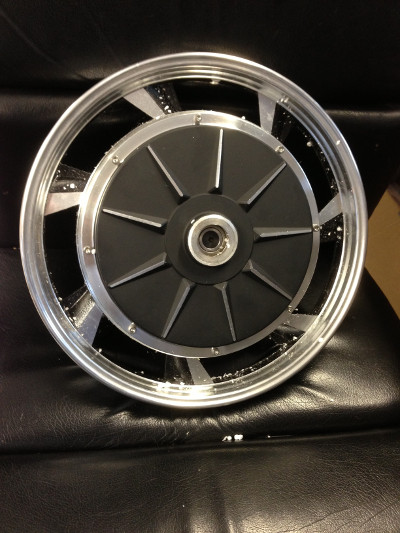

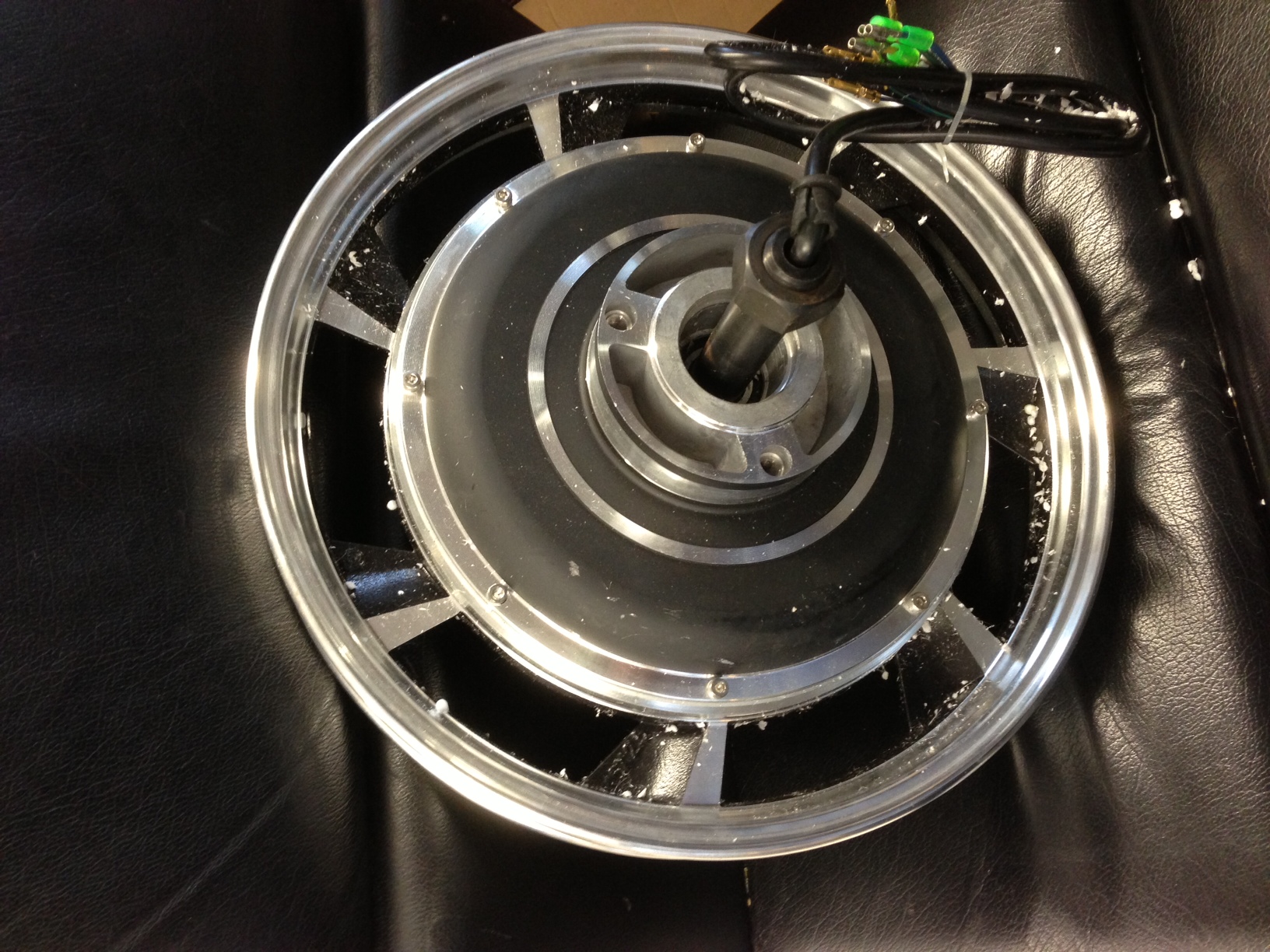

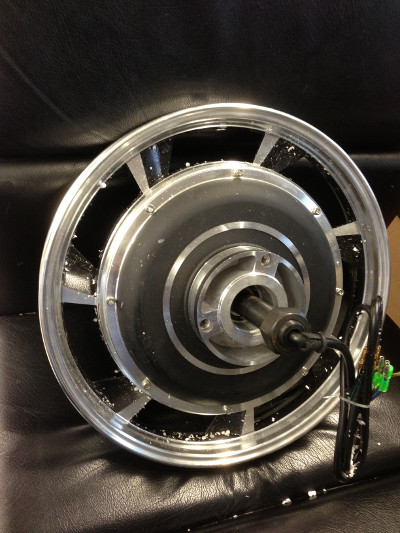

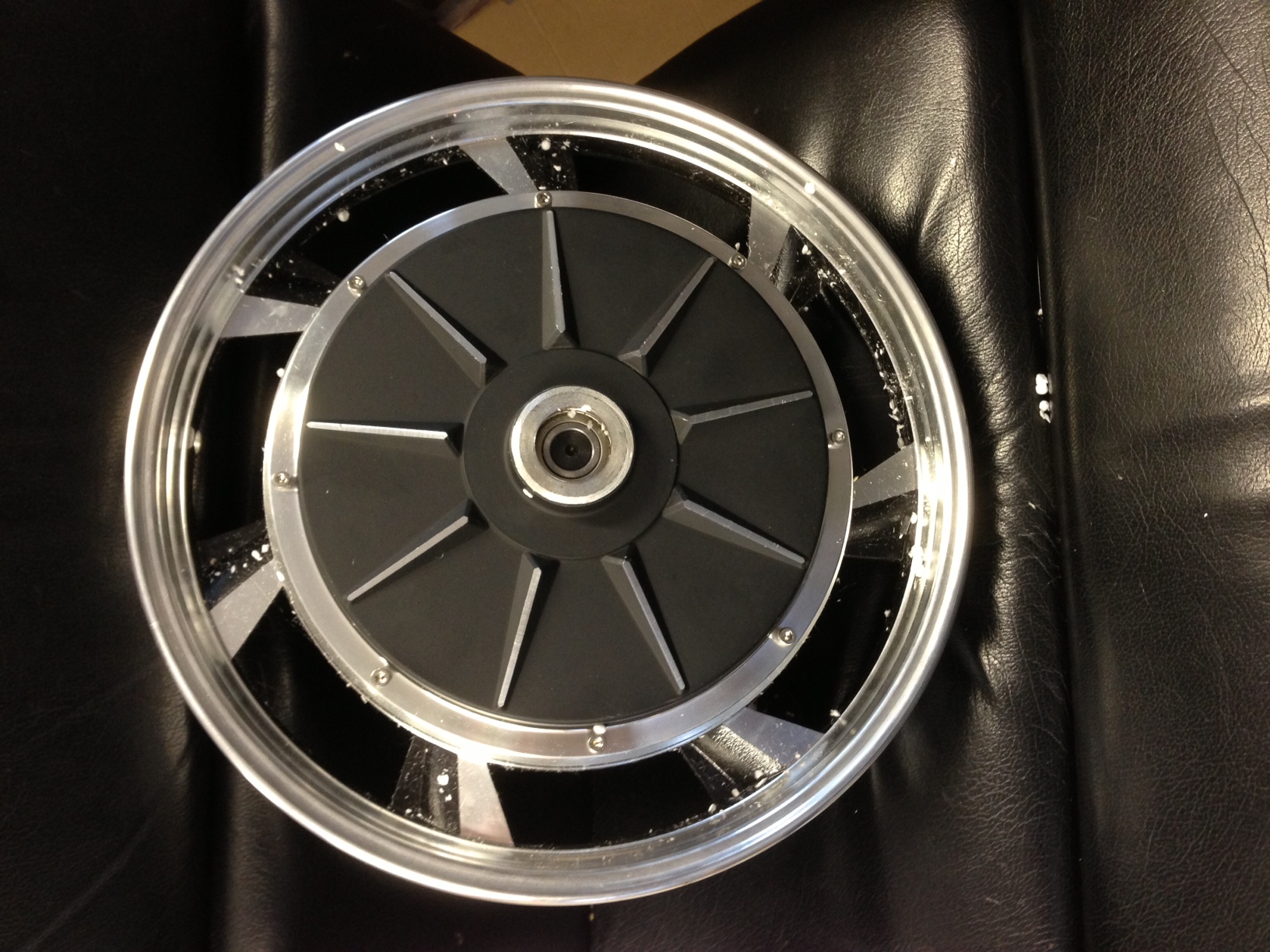

Motoren sind heute gekommen!

Jetzt mussten noch zusätzliche Sensoren eingebaut werden.
Was jemand welche Deckel soll ich offnen und welche Vorrichtung soll aufgebaut für sichere Handhabung?
Attachments
roman1

Posts: 11
Joined: Fri Jan 03, 2014 1:48 pm

Postby lötpaste24 » Fri Nov 30, 2012 12:00 am

So klappt jetzt, hattest Recht. Waren die Dioden. Habe jetzt schnellere eingebaut:

http://such001.reichelt.de/?SID=13UIadFH8AAAIAAAhYbtQ5e367a43d5534981b1aca84cb8454e42;ACTION=446

Danke für die Antworten
lötpaste24

Posts: 3
Joined: Fri Jan 03, 2014 1:48 pm

Postby kritias » Sat Dec 01, 2012 12:00 am

Ist ja nicht nur wegen den Fingern. Die Magnete selbst können auch beschädigt werden wenn das ganze unkontrolliert zusammenschnappt.
User avatar
kritias

Posts: 277
Joined: Fri Jan 03, 2014 1:47 pm

Postby roman1 » Sat Dec 01, 2012 12:00 am

Hallo,

ich werde noch viel arbeit mit Mechanik haben…

Grüße für Alle!

Roman
roman1

Posts: 11
Joined: Fri Jan 03, 2014 1:48 pm

Postby bartods » Sat Dec 15, 2012 12:00 am

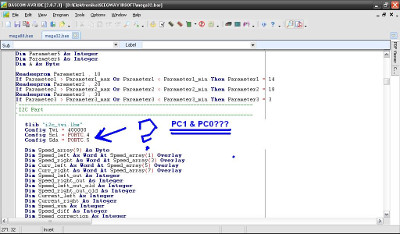

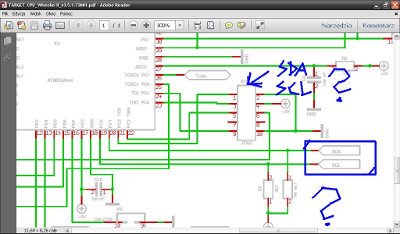

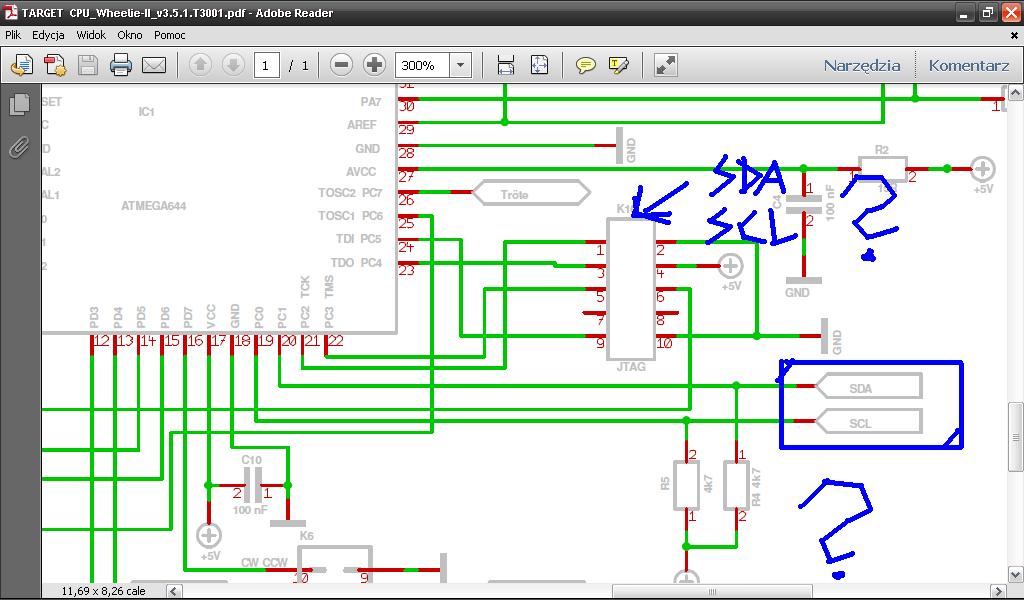

Hi all, at the beginning I would like to say that for some time, going to start building a wheelie II. During construction, I came across a problem. I designed the album chart based on TARGET CPU_Wheelie-II_v3.5.1 and BASCOM program WOF200 version, but I noticed a few inconsistencies. The diagram shows Linnie SDA and SCL connected to PC1 and PC0, and the program SDA and SCL are PC4 and PC3. In addition, the scheme is entered MINIMU-9 sensor which is the sensor of the digital bus and the value of the program are taken through to GETADC (analog). Could someone tell me what is the Gyroscope and accelerometer used in this version? I'm just beginning construction, but the main board soldering and programming reveal these inconsistencies. I'm sorry, but I use a translator. I post pictures of what I mean. All boards leaned against the schemes of the http://gerold-online.de/index.php/wheelie/wheelie-ii
Attachments

[The extension bmp has been deactivated and can no longer be displayed.]

bartods

Posts: 2
Joined: Fri Jan 03, 2014 1:48 pm
