Lecteur de CD Philips 723
MARANTZ CD4000


Avant/Après

Ce lecteur de CD est unique: Diapason d'Or en novembre 1999, on le voit trôner sur les rayons d'installations prestigieuses
et Christian BLERARD lui consacre sur la Nouvelle Revue du Son deux articles pour indiquer comment le modifier simplement.
Il coutait environ 100 euros àl'époque, il en vaut plus aujourd'hui, de plus il est aisément modifiable et l'on trouve sur lnternet
de nombreux sites de "bidouillage" à son sujet . J'ai acheté cet appareil en 2002 et je l'ai utilisé en lecteur puis en "drive"
depuis la fabrication du DAC OPTIMUM. Après avoir acquit plusieurs appareils pour pas cher dans les dépots-vente ou les
marchés aux puces j'ai décidé de le modifier à ma façon, fort des travaux de Benjamin SYLVESTRE, riche en renseignements.
J'ai opté pour la modification en "drive".

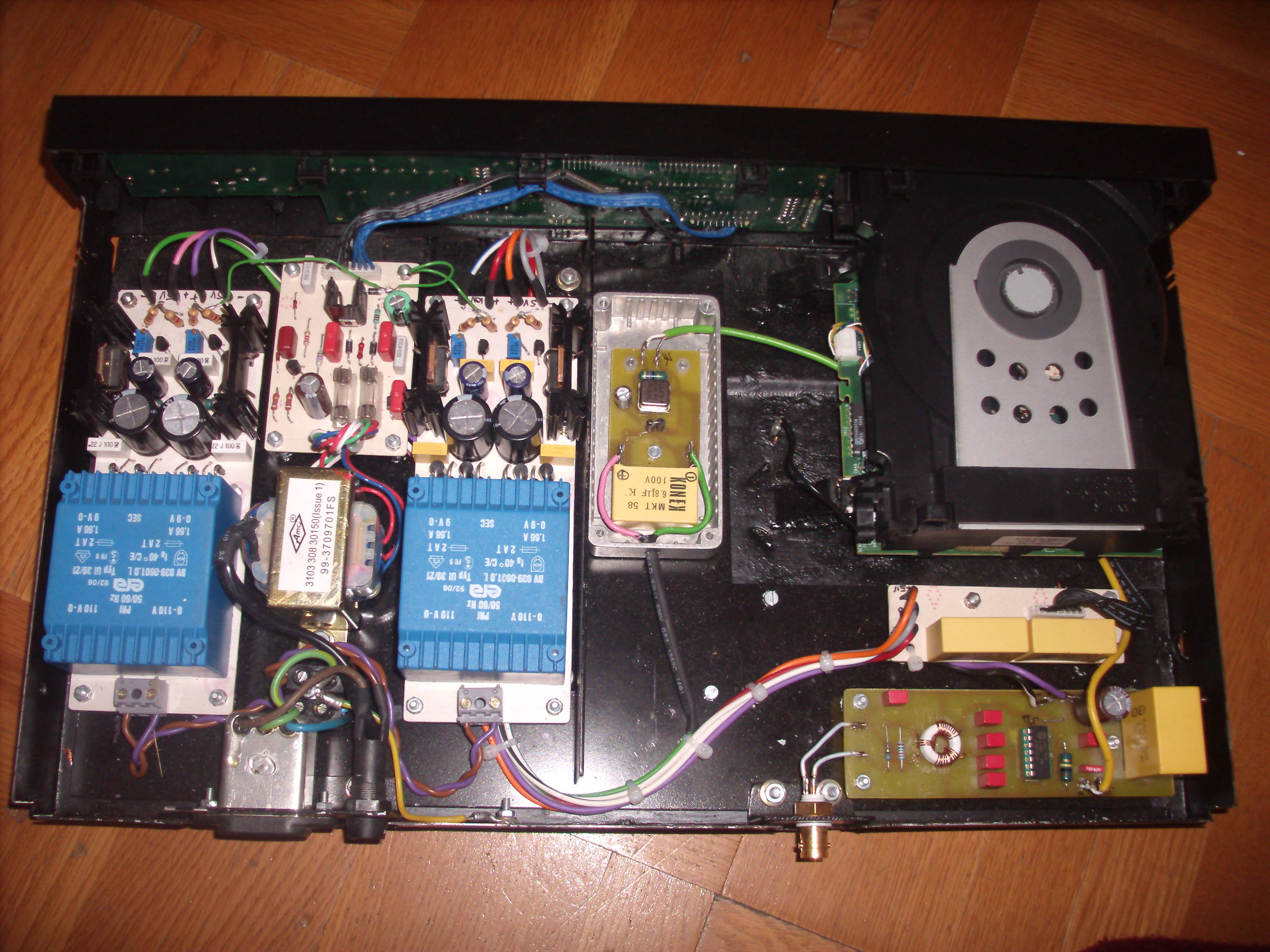

Cliquez ici pour l'affichage de cette photo en grande résolution


Après avoir démonté la carte "AF BOARD" , le transfo , remplacé la façade par celui d'une CD713 (ne comportant pas le trou de
la prise casque) j'ai rigidifié le chassis avec une tôle de 1,5 mm d'épaisseur et passé deux couches de BLACKSON.
J'ai réimplanté dessus le transfo existant avec une carte reprenant les composants d'origine et les petits connecteurs blancs.
On peut de ce fait reconnecter proprement le transfo et la tresse d'alimentation de la carte de façade.

De part et d'autre de cet ensemble j'ai installé deux cartes doubles d'alimentation pour le 5V et le 10V de la carte MECA,
et deux tensions de 5V, une pour la carte de sortie SPDIF, l'autre pour l'horloge.
Ce sont deux cartes d'alimentation rapides dont le schéma est celui publié dans le livre de Francis IBRE " Bien entendu".
Les transfos de hauteur réduite comportent chacun deux enroulements de 9V- 1,6 A. Les diodes rapides de redressement sont du
type BYV 98E-200 .Le circuit utilise une diode zener programmable TL431 et un transistor TIP142. Une petite carte
d'interconnection permet de connecter facilement le 10V et le 5V à la tresse d'alimentation de la MECA. Deux condensateurs
de 6,8µF à film plastique améliorent encore la réponse aux impulsions de courant.

La carte de sortie SPDIF a été dessinée sur la base du schéma de B.SYLVESTRE mais on peut utiliser l'étude d'ELEKTOR
ayant été à la base de ses travaux. Le transfo de sortie brille par sa simplicité et son prix! La connection à la carte MECA à
été repiquée sur le connecteur 1880 par un cable blindé après avoir ôté les composants désignés par B.S .

Plutôt que de faire fonctionner au mieux un quartz de qualité moyenne j'ai choisi remplacer celui-ci par un oscillateur à quartz
de 8,4672 MHZ de haute précision . Il est disponible auprès de Laboratoires TENDTLABS . Il était disponible pour 39,50€
port compris en 2009. Il est livré avec sa self de choc à mettre en série avec l'alimentation. Le boitier est un coffret alu de chez
ELECTRONIQUE-DIFFUSION. Cette carte est aussi reliée à la carte MECA par un cable blindé branché directement sur le circuit
imprimé. Là aussi un condensateur de 6,8 µF situé dans le boitier améliore la stabilité de l'alimentation.

Au terme de ces travaux j'ai obtenu un "drive" qui me satisfait pleinement attelé au DAC OPTIMUM. Malgré tous ces travaux
cela ne restera qu'un très bon appareil ne pouvant rivaliser avec un appareil haut de gamme. Il ne faut se lancer dans de tels
modifications qu'avec une étude sérieuse des travaux de Mr SYLVESTRE et le "Service manual "de la platine CD que vous
trouverez sur son site.

Merci encore à Benjamin SYLVESTRE pour la qualité de son étude sur la platine CD723 PHILIPS.
